• Gamma prodotto TeSys
• Funzionamento contatti ausiliari : Istantaneo
• Composizione contatto polo : 1 Contatto aperto + 1 Contatto chiuso
• Posizione montaggio : Frontale
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Adatto ai contattori da LC1D09 a LC1D32

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 220V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 114 mm Larghezza 55 mm Profondità 130 mm
• Potenza di impiego in AC-3: 18,5Kw

Scarica il manuale tecnico

• Contatto ausiliario temporizzatore
• Composizione contatto 1 NO + 1 NC
• Ritardo alla diseccitazione (Temporizzato OFF)
• Connessioni a morsetto
• Montaggio Lato anteriore
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Gamma di temporizzazione 0,1...30 s

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NC per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

Scarica il manuale con le caratteristiche

Contattore Lovato
Numero dei poli: 4
Tensione di isolamento nominale: 1000 V
Potere d'interruzione: 8 kV
Corrente d'impiego AC-1: 275 A
Potenza nominale AC-1 230V/400V: 104/181 kW
Tensione bobina: 24-60 Vac/20-60 Vdc
Frequenza di impiego: 25 - 400 Hz
Morsetti a vite

Maggiori specifiche in scheda tecnica

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D12 a LC1D38
• Campo di regolazione protezione termica 9-13 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 2,5 A
• Corrente di impiego massima 4 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Supporto per ausiliario 11G218
• Per aggancio in posizione abbassata

• Contatto Ausiliario
• 2 Contatti aperti + 2 Contatti chiusi
• Aggancio Frontale
• Attacchi a Vite
• Utilizzabile con minicontattori serie BG

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 15Kw

Scarica il manuale tecnico

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  4
• Numero di contatti : 4 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 20A
• Tensione di comando della bobina : 220 V DC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

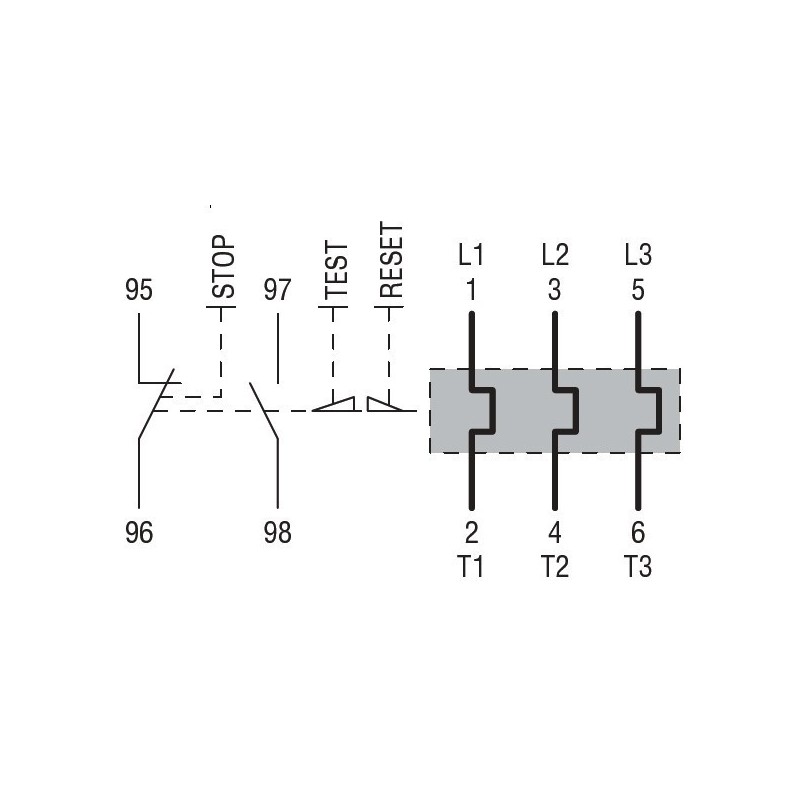

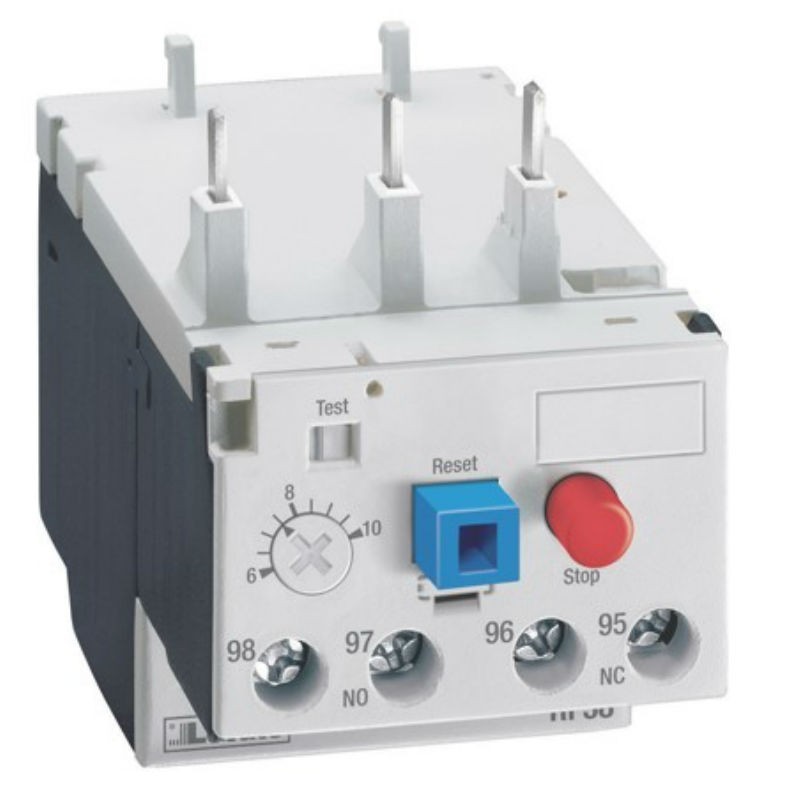

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 9 A
• Corrente di impiego massima 14 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D09 a LC1D38
• Campo di regolazione protezione termica 0,25…0,4 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Interblocco Meccanico
• Elemento di collegamento meccanico interblocco laterale
• Per contattore 3RT202, 3RT232
