• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 9 A

Potenza motore [kW] :

• 2,2 kW a 220...230 V CA 50/60 Hz (AC-3)
• 4 kW a 380...400 V CA 50/60 Hz (AC-3)
• 4 kW a 415...440 V CA 50/60 Hz (AC-3)
• 5,5 kW a 500 V CA 50/60 Hz (AC-3)
• 5,5 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 110V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Blocco contatti ausiliari per montaggio frontale
• Installabile su contattori AF09..AF16
• Numero contatti : 4
• Configurazione contatti : 2NA + 2 NC

SUPP. MONT.INDIP. PER BF09-38A

• Relè Termico di sovraccarico
• Regolazione : 2,8-4,0 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 65 A

Potenza motore [kW] :

• 11 kW a 400 V CA 50/60 Hz (AC-4)
• 18,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 30 kW a 380...400 V CA 50/60 Hz (AC-3)
• 37 kW a 500 V CA 50/60 Hz (AC-3)
• 37 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 110 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 18 A

Potenza motore [kW] :

• 4 kW a 220...230 V CA 50/60 Hz (AC-3)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3)
• 10 kW a 500 V CA 50/60 Hz (AC-3)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3)
• 4 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 380V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Targhetta adesiva
• Lunghezza : 15 mm
• Altezza : 4mm
• Confezione da 500 pz
• Prezzo riferito alla confezione

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 114 mm Larghezza 55 mm Profondità 130 mm
• Potenza di impiego in AC-3: 18,5Kw

Scarica il manuale tecnico

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

Blocco di contatti ausiliari Siemens
Adatto per contattori 3RT2
Adatto per contattori ausiliari 3RH2
Dotato di 2 contatti normalmente aperti (NO) sul lato frontale
Dotato di 2 contatti normalmente chiusi (NC) sul lato frontale
Disposizione 1 NC, 1 NC, 1 NO, 1 NO
Tensione di isolamento: 690 V
Potere di interruzione: 6 kV
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

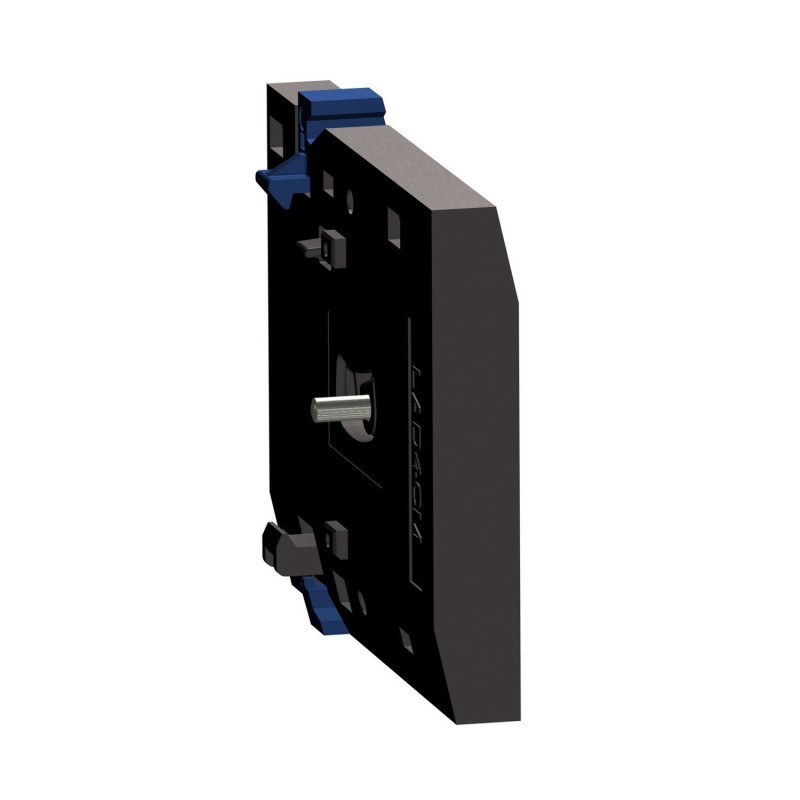

• Kit per contattore invertitore
• Accessorio per l'interblocco
• Numero di poli 3
• Compatibilità gamma TeSys D
• Compatibilità prodotto : LC1D40-65

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 230V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

• Relè Termico di sovraccarico
• Regolazione : 4,5-6,3 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NO per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

Scarica il manuale con le caratteristiche
