• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 65 A

Potenza motore [kW] :

• 11 kW a 400 V CA 50/60 Hz (AC-4)
• 18,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 30 kW a 380...400 V CA 50/60 Hz (AC-3)
• 37 kW a 500 V CA 50/60 Hz (AC-3)
• 37 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 110 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BG ( da BG09 a BG12)
• Corrente di impiego minima 4,5A
• Corrente di impiego massima 7,5 A

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli 4
• Numero di contatti : 4 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 25 A
• Tensione di comando della bobina : 220 V DC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Interblocco meccanico laterale Lovato BFX5401
Idoneo per contattori BF95-BF150 A/E
Numero e tipo contatti: 2 NC

Maggiori specifiche in Scheda Tecnica

Contattore Lovato
Numero dei poli: 3
Tensione di isolamento nominale: 1000 V
Potere d'interruzione: 8 kV
Corrente d'impiego AC-3: 230 A
Potenza nominale AC-1 230V/400V: 132/230 kW
Tensione bobina: 100 - 250 Vac/Vdc
Frequenza di impiego: 25 - 400 Hz
Morsetti a vite

Maggiori specifiche in scheda tecnica

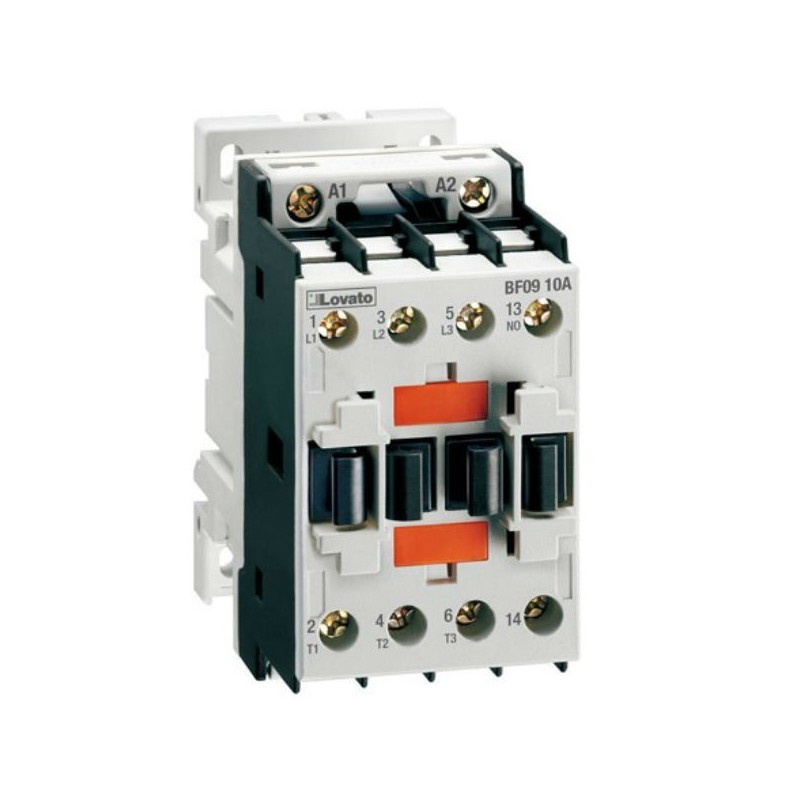

Contattore Tripolare Serie BF
Alimentazione Bobina : 24 V DC
Corrente supportata AC3 : 9 A
Corrente supportata AC1 : 25 A
Potenza Massima a 400V : 2.2 kW
Potenza Massima a 230V : 4.2 kW
Morsetti a Vite

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 40 A

Potenza motore [kW] :

• 18,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 220...230 V CA 50/60 Hz (AC-3)
• 22 kW a 415...440 V CA 50/60 Hz (AC-3)
• 22 kW a 500 V CA 50/60 Hz (AC-3)
• 30 kW a 660...690 V CA 50/60 Hz (AC-3)
• 9 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 220 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 230V AC
• Corrente supportata : 56 A
• Ingombro :4 Moduli Din
• Potenza Massima a 440V : 40 kW
• Potenza Massima a 230V : 21 kW
• Morsettia Vite

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D09 a LC1D38
• Campo di regolazione protezione termica 0,4…0,63 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Interblocco meccanico
• Adatto per contattori Siemens Misura S2 ed S3

Contattore di potenza Siemens
Numero dei poli: 3
Tensione di alimentazione: 24 Vdc
Tensione di tenuta a impulso: 6 kV
Tensione di impiego con AC-3: 690 V
Potenza di impiego: 5.5 kW a 400 V
Numero di poli per circuito principali: 3
Numero dei contatti NO per contatti principali: 3
Numero dei contatti NO per contatti ausiliari: 1
Installazione su guida DIN
Corrente di impiego: 12 A

Maggiori specifiche in scheda tecnica

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 18 A

Potenza motore [kW] :

• 4 kW a 220...230 V CA 50/60 Hz (AC-3)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3)
• 10 kW a 500 V CA 50/60 Hz (AC-3)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3)
• 4 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 24 V DC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NO per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3: 5,5Kw

Scarica il manuale tecnico

• Interblocco meccanico
• Adatto per contattori Schneider Telemecanique LC1D09-LC1D38
