• Contattore di potenza
• Grado di protezione IP20
• Numero di contatti NO : 4
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3: 14,5 Kw

• Gamma prodotto TeSys
• Funzionamento contatti ausiliari : Istantaneo
• Composizione contatto polo : 2 Contatti aperti + 2 Contatti chiusi
• Posizione montaggio : Frontale
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Adatto ai contattori da LC1D09 a LC1D32

• Contattore quadripolare
• Tensione Bobina : 230V AC
• Corrente di impiego in AC1 : 45A
• Corrente di impiego in AC3 : 26A

Potenza nominale AC1 :

• 230V kW 17
• 400V kW 30

Potenza nominale AC3

• 230V kW 7.3
• 400V kW 13

Grado di protezione : IP20

• Relè Termico di sovraccarico
• Regolazione : 2,8-4,0 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D09 a LC1D38
• Campo di regolazione protezione termica 0,25…0,4 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Gamma TeSys
• Blocco contatti ausiliari Istantaneo
• Numero di contatti : 1 NO + 1 NC
• Montaggio Laterale
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 13 A
• Corrente di impiego massima 18 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

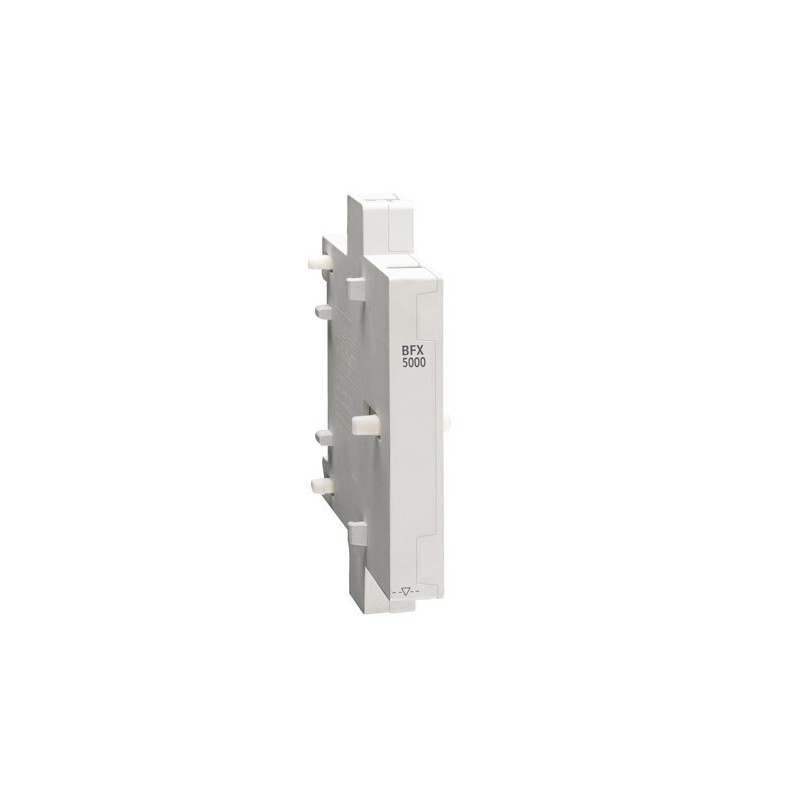

Interblocco meccanico Lovato
Idoneo per contattori affiancati
Adatto per contattori BF160 e BF400

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NO per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 230V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

Scarica il manuale con le caratteristiche

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 80 A

Potenza motore [kW] :

• 22 kW a 220...230 V CA 50/60 Hz (AC-3)
• 37 kW a 380...400 V CA 50/60 Hz (AC-3)
• 45 kW a 415...440 V CA 50/60 Hz (AC-3)
• 55 kW a 500 V CA 50/60 Hz (AC-3)
• 45 kW a 660...690 V CA 50/60 Hz (AC-3)
• 45 kW a 1000 V CA 50/60 Hz (AC-3)
• 15 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 220 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 2,5 A
• Corrente di impiego massima 4 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Kit di montaggio
• Adatto per Teleinvertitori S0
• Morsetti a vite
• Grandezza costruttiva del contattore S0
• Tipo di fissaggio fissaggio a vite

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BG ( da BG09 a BG12)
• Corrente di impiego minima 6A
• Corrente di impiego massima 10 A

Scarica la scheda tecnica
