Contattore Quadripolare Lovato
Serie: BF
Numero dei poli: 4
Alimentazione Bobina : 230V AC/DC
Corrente supportata AC3 : 115 A
Corrente supportata AC1 : 160 A
Potenza Massima a 440V (AC3): 55kW
Potenza Massima a 230V (AC3): 37 kW
Potenza nominale AC-3 (T≤55°C)
- 230V kW 37
- 400V kW 55
- 415V kW 55
- 440V kW 55
- 500V kW 75
- 690V kW 110
- 1000V kW 55
Morsetti a Vite

• Contatto Ausiliario
• Attacco Faston
• 1 Contatto Aperto +1 Chiuso

• Kit di montaggio
• Adatto per Teleinvertitori S3
• Morsetti a vite
• Grandezza costruttiva del contattore S3
• Tipo di fissaggio fissaggio a vite

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 230V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

• Relè Termico di sovraccarico
• Regolazione : 0,90...1,25 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 24V AC
• Corrente supportata : 9 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 4,5 kW
• Potenza Massima a 230V : 2,2 kW
• Morsettia Vite

Scarica la sceda tecnica del prodotto

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli 4
• Numero di contatti : 4 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 25 A
• Tensione di comando della bobina : 220 V DC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Contattore TeSys LC1D Schneider
Adatto per applicazioni come: Comando motore, carico resistivo
Numero dei poli: 3
Composizione dei poli: 3 poli NO
Tensione nominale di funzionamenti: 690 Vac/300Vdc
Corrente nominale di impiego: 32 A  a 440Vac AC-3
Tensione circuito di controlo: 24 Vdc
Potenza motore kW:
- 7,5 kW a 220 - 230 Vac (AC-3)
- 15 kW a 380 - 400 Vac (AC-3)
- 15 kW a 415 - 440 Vac (AC-3)
Tensione di tenuta: 6 kV
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Contatto Ausiliario
• Montaggio frontale
• Per contattori 3RT2 e 3RH2
• Numero di contatti : 4
• Tipo di contatti : 3NO + 1NC
• Montaggio a scatto

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 32 A

Potenza motore [kW] :

• 7,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 15 kW a 380...400 V CA 50/60 Hz (AC-3)
• 15 kW a 415...440 V CA 50/60 Hz (AC-3)
• 18,5 kW a 500 V CA 50/60 Hz (AC-3)
• 18,5 kW a 660...690 V CA 50/60 Hz (AC-3)
• 7,5 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 24 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Contattore di potenza
• Grado di protezione IP20
• Numero di contatti NO : 4
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3: 14,5 Kw

• Contattore modulare
• Contatti : 4 NO 40 A
• Alimentazione bobina : 230 V
• Bobina silenziosa con protezione varistore
• Indicatore di stato meccanico a bordo
• Installazione su guida Din
• Ingombro : 2 moduli

Scarica la scheda tecnica

Scarica il manuale di istruzioni

• Contatto ausiliario temporizzatore
• Composizione contatto 1 NO + 1 NC
• Ritardo alla diseccitazione (Temporizzato OFF)
• Connessioni a morsetto
• Montaggio Lato anteriore
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Gamma di temporizzazione 0,1...30 s

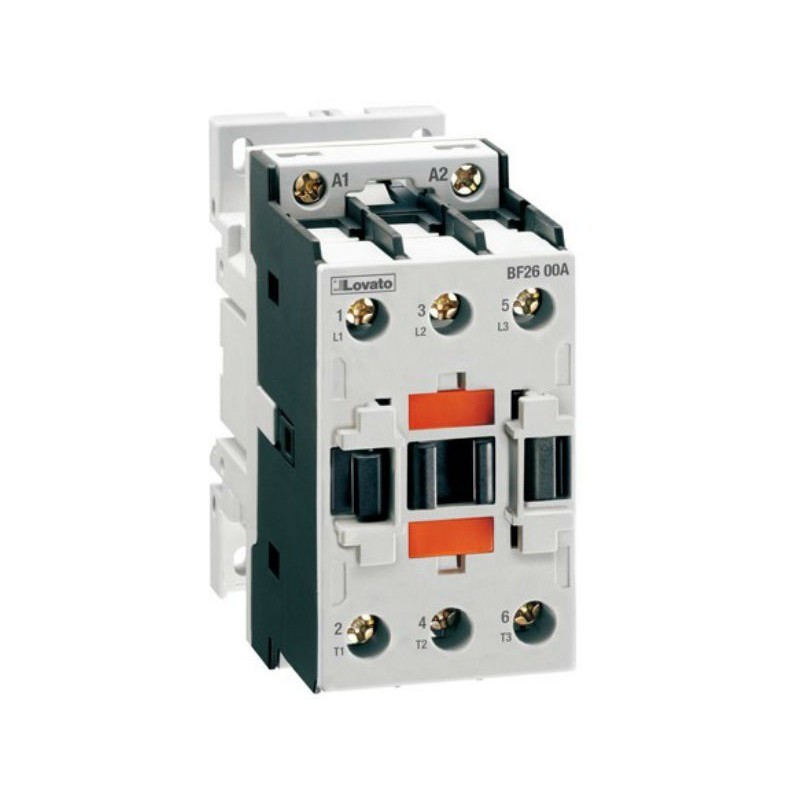

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 400V AC
• Corrente supportata : 25 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 13,4 kW
• Potenza Massima a 230V : 7 kW
• Morsettia Vite

Scarica la scheda tecnica del prodotto

Blocco di contatti ausiliari Siemens
Adatto per contattori 3RT2
Adatto per contattori ausiliari 3RH2
Dotato di 2 contatti normalmente aperti (NO) sul lato frontale
Dotato di 2 contatti normalmente chiusi (NC) sul lato frontale
Disposizione 1 NC, 1 NC, 1 NO, 1 NO
Tensione di isolamento: 690 V
Potere di interruzione: 6 kV
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica
