• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 15Kw

Scarica il manuale tecnico

• Contatto Ausiliario
• 1 Contatto aperto + 1 Contatto chiuso
• Aggancio Frontale
• Attacchi a Vite
• Utilizzabile con contattori serie 11BG

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D25 a LC1D38
• Campo di regolazione protezione termica 16-24 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 18 A

Potenza motore [kW] :

• 4 kW a 220...230 V CA 50/60 Hz (AC-3)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3)
• 10 kW a 500 V CA 50/60 Hz (AC-3)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3)
• 4 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 110V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

CONTATTO AUSILIARIO FRONTALE 2NA+1NC PER BF

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 24V AC
• Corrente supportata : 9 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 4,5 kW
• Potenza Massima a 230V : 2,2 kW
• Morsettia Vite

Scarica la sceda tecnica del prodotto

• Targhetta adesiva
• Lunghezza : 15 mm
• Altezza : 4mm
• Confezione da 500 pz
• Prezzo riferito alla confezione

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NC per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

Scarica il manuale con le caratteristiche

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 9 A
• Corrente di impiego massima 14 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Kit per contattore invertitore
• Accessorio per l'interblocco
• Numero di poli 3
• Compatibilità gamma TeSys D
• Compatibilità prodotto : LC1D09...D38

• Binario Adesivo
• Per Targhette in PVC per quadri elettrici
• Larghezza : 15mm
• Lunghezza 1 Mt
• Confezione 35pz
• Prezzo riferito alla confezione
• Da completare con coperchio SIT0C15/MT

Interblocco meccanico

Montaggio Laterale

BF40...BF94  sia A che E

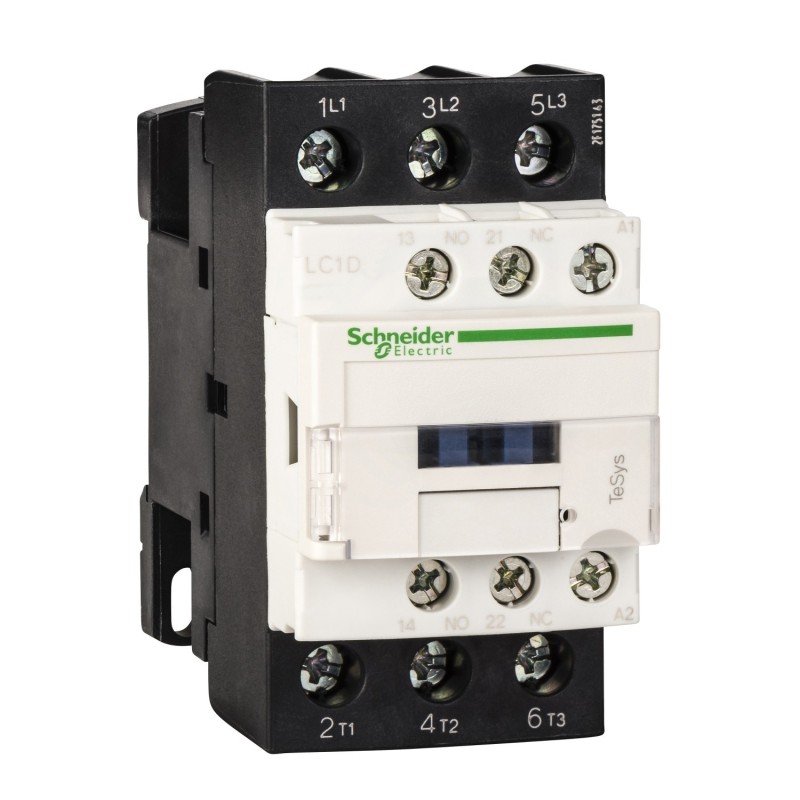

Contattore TeSys LC1D Schneider
Adatto per applicazioni come: Comando motore, carico resistivo
Numero dei poli: 3
Composizione dei poli: 3 poli NO
Tensione nominale di funzionamenti: 690 Vac/300Vdc
Corrente nominale di impiego: 32 A  a 440Vac AC-3
Tensione circuito di controlo: 24 Vdc
Potenza motore kW:
- 7,5 kW a 220 - 230 Vac (AC-3)
- 15 kW a 380 - 400 Vac (AC-3)
- 15 kW a 415 - 440 Vac (AC-3)
Tensione di tenuta: 6 kV
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica
