Contattore Tripolare Serie BF
Alimentazione Bobina : 24 V DC
Corrente supportata AC3 : 9 A
Corrente supportata AC1 : 25 A
Potenza Massima a 400V : 2.2 kW
Potenza Massima a 230V : 4.2 kW
Morsetti a Vite

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 25 A

Potenza motore [kW] :

• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3)
• 15 kW a 500 V CA 50/60 Hz (AC-3)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3)
• 5,5 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 220 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Blocco contatti ausiliari per montaggio frontale
• Installabile su contattori AF09..AF16
• Numero contatti : 4
• Configurazione contatti : 2NA + 2 NC

• Kit di montaggio
• Adatto per Teleinvertitori S3
• Morsetti a vite
• Grandezza costruttiva del contattore S3
• Tipo di fissaggio fissaggio a vite

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 230V AC
• Corrente supportata : 9 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 4,5 kW
• Potenza Massima a 230V : 2,2 kW
• Morsettia Vite

Scarica la sceda tecnica del prodotto

• Contattore quadripolare
• Tensione Bobina : 230V AC
• Corrente di impiego in AC1 : 45A
• Corrente di impiego in AC3 : 26A

Potenza nominale AC1 :

• 230V kW 17
• 400V kW 30

Potenza nominale AC3

• 230V kW 7.3
• 400V kW 13

Grado di protezione : IP20

• Contattore di potenza
• Grado di protezione IP20
• Numero di contatti NO : 4
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3: 14,5 Kw

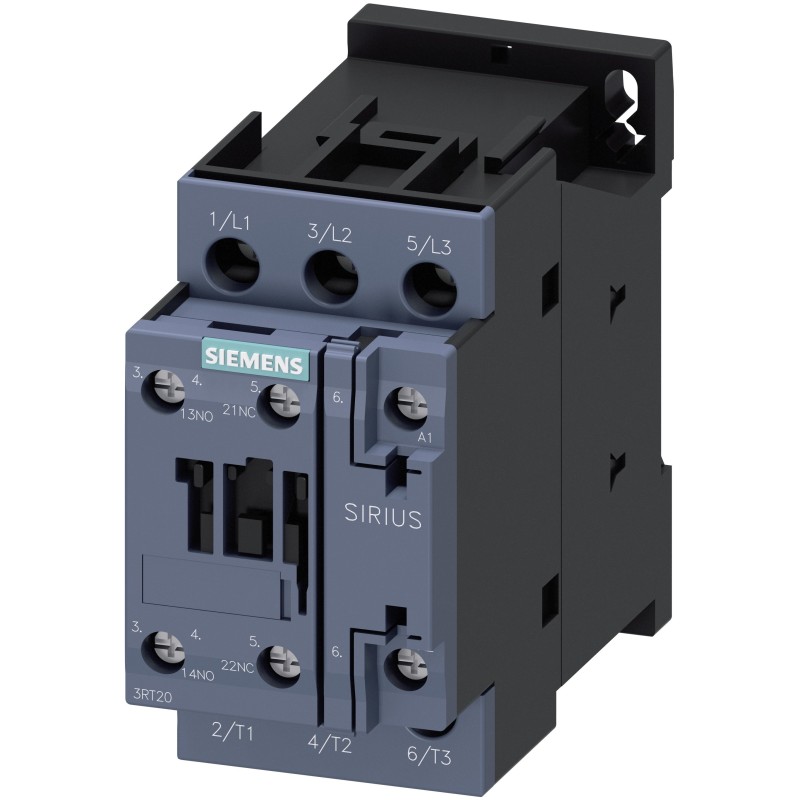

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 7,5Kw

Scarica la scheda tecnica

• Relè Termico di sovraccarico
• Regolazione : 0,90...1,25 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 40 A

Potenza motore [kW] :

• 18,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 220...230 V CA 50/60 Hz (AC-3)
• 22 kW a 415...440 V CA 50/60 Hz (AC-3)
• 22 kW a 500 V CA 50/60 Hz (AC-3)
• 30 kW a 660...690 V CA 50/60 Hz (AC-3)
• 9 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 220 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Relè Termico di sovraccarico
• Regolazione : 5,5-8,0 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Blocco contatto ausiliario unipolare per montaggio frontale
• Installabile su contattori AF09..AF96
• Numero contatti : 1
• Configurazione contatto : 1 NA
