• Gamma prodotto TeSys
• Funzionamento contatti ausiliari : Istantaneo
• Composizione contatto polo : 4 contatti NC
• Posizione montaggio : Frontale
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Adatto ai contattori da LC1D09 a LC1D32

Contatti ausiliari TeSys
Contatti frontali 1NO 1NO
Tensione di impiego: 24 - 240 Vac/24 - 60 Vdc
Corrente termica convenzionale: 2.5 A
Corrente minima di commutazione: 5 mA
Tensione minima di commutazione: 17 V
Protezione: Fusibile gG 10 A

Maggiori specifiche in scheda tecnica

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Corrente in AC1 a 400V : 140A
• Numero di contatti NO : 4
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 230V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 140 mm Larghezza 96 mm Profondità 152 mm

Scarica la scheda tecnica

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 110V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 5,5Kw

Scarica la scheda tecnica

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NO per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

Scarica il manuale con le caratteristiche

• Contatto Ausiliario
• Montaggio frontale
• Per contattori 3RT1
• Numero di contatti : 1
• Tipo di contatti : 1NC
• Montaggio a scatto

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 6,3 A
• Corrente di impiego massima 10 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Contatto Ausiliario
• Montaggio laterale
• Per contattori 3RT1
• Numero di contatti :2
• Tipo di contatti : 1NO + 1 NC
• Montaggio a scatto

• Kit di montaggio
• Adatto per Teleinvertitori S2
• Morsetti a vite
• Grandezza costruttiva del contattore S2
• Tipo di fissaggio fissaggio a vite

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 114 mm Larghezza 55 mm Profondità 130 mm
• Potenza di impiego in AC-3: 22Kw

Scarica il manuale tecnico

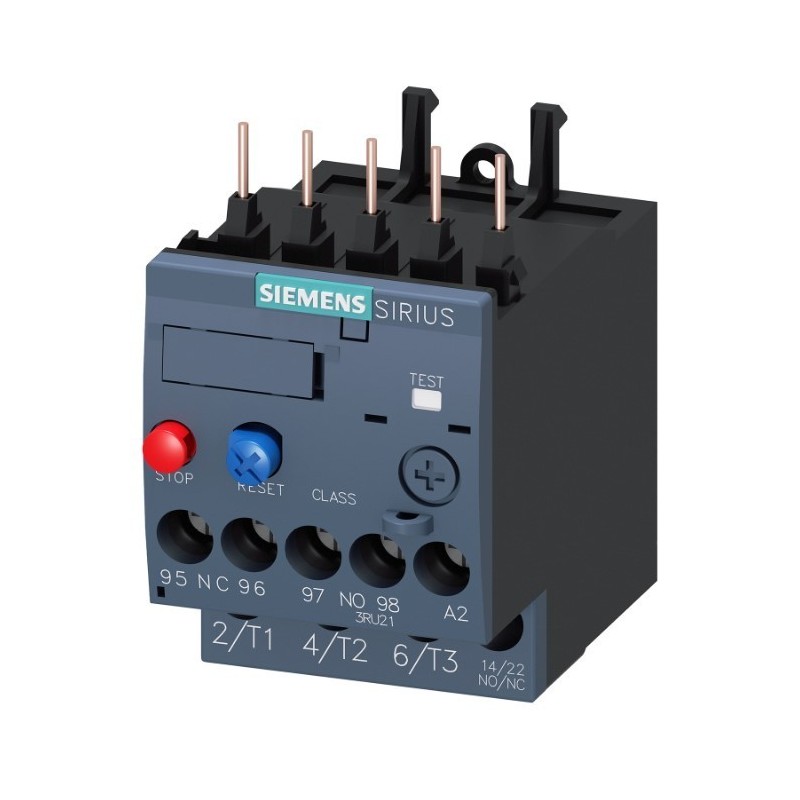

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BG ( da BG09 a BG12)
• Corrente di impiego minima 1,4A
• Corrente di impiego massima 2,3 A

• Kit per contattore invertitore
• Accessorio per l'interblocco
• Numero di poli 3
• Compatibilità gamma TeSys D
• Compatibilità prodotto : LC1D40-65

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 9 A

Potenza motore [kW] :

• 2,2 kW a 220...230 V CA 50/60 Hz (AC-3)
• 4 kW a 380...400 V CA 50/60 Hz (AC-3)
• 4 kW a 415...440 V CA 50/60 Hz (AC-3)
• 5,5 kW a 500 V CA 50/60 Hz (AC-3)
• 5,5 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 220V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Contattore Lovato
Numero dei poli: 4
Tensione di isolamento nominale: 1000 V
Potere d'interruzione: 8 kV
Corrente d'impiego AC-1: 350 A
Potenza nominale AC-1 230V/400V: 132/230 kW
Tensione bobina: 24 - 60 Vac/20 - 60 Vdc
Frequenza di impiego: 25 - 400 Hz
Morsetti a vite

Maggiori specifiche in scheda tecnica

Contattore Quadripolare Lovato
Serie: BF
Numero dei poli: 4
Alimentazione Bobina : 230V AC/DC
Corrente supportata AC3 : 115 A
Corrente supportata AC1 : 160 A
Potenza Massima a 440V (AC3): 55kW
Potenza Massima a 230V (AC3): 37 kW
Potenza nominale AC-3 (T≤55°C)
- 230V kW 37
- 400V kW 55
- 415V kW 55
- 440V kW 55
- 500V kW 75
- 690V kW 110
- 1000V kW 55
Morsetti a Vite
