Ripartitore tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 250 A
Sezione barre: 20x4 mm
Numero dei fori per ogni barra: 26xM6 e 1xM8
Numero viti e rondelle: 4xM8 e 100xM6
Distanza fra i supporti: 190 mm
Potenza dissipata per barra: 7.23 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 630 mm
Altezza: 190 mm
Profondità: 67 mm

• Morsettiera Bipolare
• 15 Fori
• Corrente : 125A
• Dimensioni 45 x134x 47 mm
• Numero dei fori : 15

Dimensione dei fori :

1 foro 35mmq

2 fori 25mmq

2 fori 16mmq

10 fori 10mmq

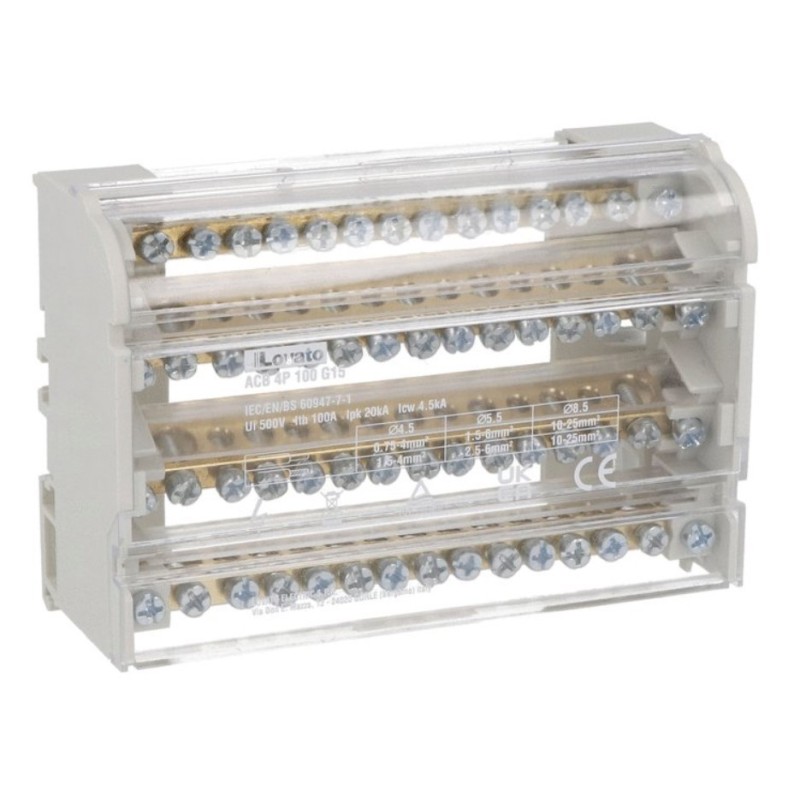

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 7
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 100 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4161N
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 160A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 4x35mm2
Sezione nominale uscita 1: 9x16mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 14
Colore: Grigio
Dimensioni: 181x99x54mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4124
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8 kV
Sezione nominale ingresso: 2x35mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

• Numero di Poli : 1
• Corrente Massima : 400A
• Profondità del prodotto installato 50 mm
• Altezza del prodotto installato 95 mm
• Larghezza prodotto installato 45 mm
• Numero di connessioni : 12

Ripartitore tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 400 A
Sezione barre: 25x6 mm
Numero dei fori per ogni barra: 16xM6 e 1xM8
Numero viti e rondelle: 4xM8 e 60xM6
Distanza fra i supporti: 152 mm
Potenza dissipata per barra: 8.48 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 420 mm
Altezza: 175 mm
Profondità: 110 mm

• Contatti : 22
• Dettaglio fori : 1 x 25 mmq + 21 x 16 mmq
• Disposizione dei fori : 1 fila da 22 fori
• Centralini Bticino compatibili : Serie E215, Linea SPACE, Linea HABITA

• Numero di poli : 1
• Numero di fori : 13

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 160 A
• Modalita' di aggancio : Guida Din
• Dimensioni : Altezza 85 mm   Larghezza 36 mm Profondità 50,5 mm

• Numero di Poli : 1
• Corrente Massima : 250A
• Profondità del prodotto installato 50 mm
• Altezza del prodotto installato 95 mm
• Larghezza prodotto installato 45 mm
• Numero di connessioni : 12

• Numero di Poli : 1
• Corrente Massima : 160A
• Profondità del prodotto installato 50 mm
• Altezza del prodotto installato 90 mm
• Larghezza prodotto installato 35 mm
• Numero di connessioni : 7

• Numero di Poli : 4
• Corrente Massima : 160A
• Dimensioni
• Profondità del prodotto installato 60 mm
• Altezza del prodotto installato 86 mm
• Larghezza prodotto installato 162 mm

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 12
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 38 kA
Corrente nominale di breve durata: 8.2 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera di distribuzione Schneider
Numero dei poli: 4
Compatibile con la serie PrismaSeT P e G
Serie dell'articolo: Linergy
Tensione di impiego nominale: 440 Vac
Corrente di impiego nominale: 400 A
Tensione nominale di tenuta ad impulso: 8 kV
Sezione condotto sbarre: 32x5 mm
Dimensioni (LxHxP): 235x470x115 mm

Maggiori specifiche in scheda tecnica
