Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 255 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore modulare
Morsetti: 13
Morsetti per conduttori:
Da 25.5 a 50 mmq: 1
Da 1,5 a 6 mmq: 7
Da 6 a 16 mmq: 2
Da 10 a 25 mmq: 3
Portata: 160 A
Ingombro moduli: 2
Collegamento con o senza puntali Starfix
Installazione: Su guida DIN

Ripartitore tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 250 A
Sezione barre: 20x4 mm
Numero dei fori per ogni barra: 26xM6 e 1xM8
Numero viti e rondelle: 4xM8 e 100xM6
Distanza fra i supporti: 190 mm
Potenza dissipata per barra: 7.23 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 630 mm
Altezza: 190 mm
Profondità: 67 mm

• Morsettiera Tetrapolare
• 15 Fori
• Corrente : 125A
• Dimensioni 45 x138x 98 mm
• Numero e dimensione dei fori : 15 fori (2x d. 6mm - 13 d. 5,3mm)

• Numero di poli : 4
• Numero di fori : 60
• Disposizione dei fori : 4 File da 15 fori

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 125 A
• Modalita' di aggancio : Guida Din
• Dimensioni : Altezza 100 mm   Larghezza 174 mm Profondità 50,5 mm

• Numero di poli : 1
• Numero di fori : 10

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 125 A
• Modalita' di aggancio : Guida DIn
• Dimensioni : Altezza 85 mm   Larghezza 27 mm Profondità 50,5 mm

• Morsettiera Bipolare
• Corrente : 125A
• Dimensioni 45 x68x 47 mm
• Numero dei fori : 7

Dimensione dei fori :

1 foro 35mmq

1 fori 25mmq

5 fori 10mmq

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 335 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Numero di poli : 4
• Numero di fori : 28
• Distribuzione dei fori : 4 File da 7 Fori

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 100 A
• Modalita' di aggancio : Guida DIn
• Dimensioni : Altezza 100 mm   Larghezza 71 mm Profondità 50,5 mm

Morsettiera quadripolare Cabur QBLOK4126
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x35mm2
Sezione nominale uscita 1: 2x25mm2
Sezione nominale uscita 2: 11x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 15
Colore: Grigio
Dimensioni: 137x97x52mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

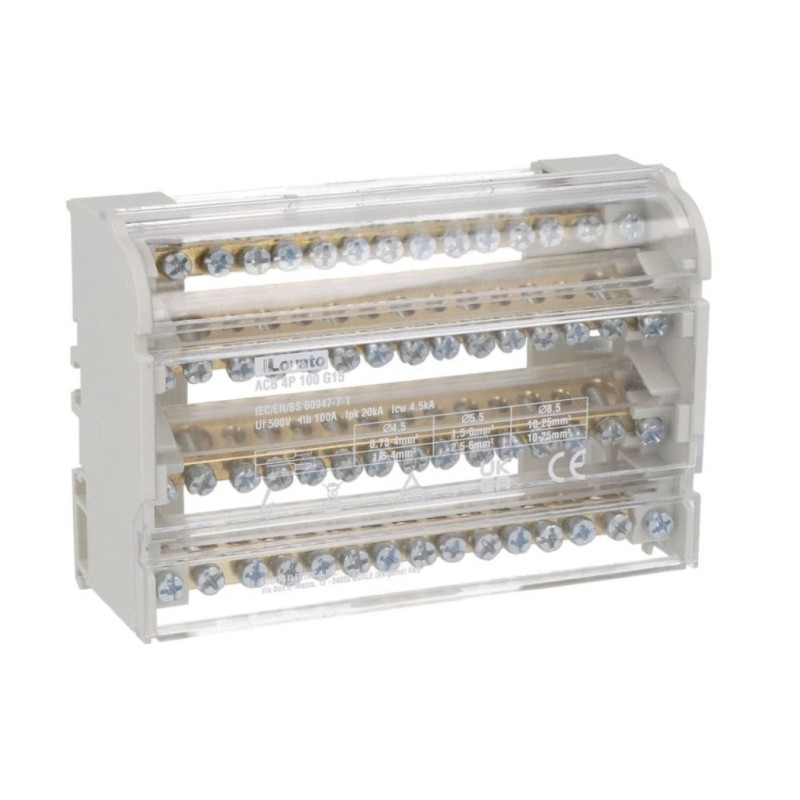

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 520 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza bipolare Lovato
Numero dei poli: 2
Numero dei terminali: 7
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 100 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 11
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Numero di Poli : 4
• Corrente : 160A
• Numero di connessioni per barra : 9
• Profondità del prodotto installato 44 mm
• Altezza del prodotto installato 86 mm
• Larghezza prodotto installato 129 mm
• Grado di protezione dell’involucro IP20
