Morsettiera quadripolare Cabur QBLOK4126
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x35mm2
Sezione nominale uscita 1: 2x25mm2
Sezione nominale uscita 2: 11x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 15
Colore: Grigio
Dimensioni: 137x97x52mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

• Numero di poli : 4
• Numero di fori : 48
• Disposizione dei fori : 4 File da 12 fori

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 125 A
• Modalita' di aggancio : Guida DIn
• Dimensioni : Altezza 100 mm   Larghezza 126 mm Profondità 50,5 mm

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 7
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4161N
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 160A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 4x35mm2
Sezione nominale uscita 1: 9x16mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 14
Colore: Grigio
Dimensioni: 181x99x54mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Morsettiera di distribuzione Siemens
Numero dei poli: 4
Portata: 125 A
Corrente nominale ammissibile di breve durata (Icw): fino a 6 kA
Corrente nominale di picco (Ipk): fino a 22 kA
15 fori per polo
Contatti protetti
Installazione diretta su guida DIN

Immagine puramente indicativa

• Numero di poli : 1
• Numero di fori : 13

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 160 A
• Modalita' di aggancio : Guida Din
• Dimensioni : Altezza 85 mm   Larghezza 36 mm Profondità 50,5 mm

Morsetto di Distribuzione Bipolare
Schermo isolante per ogni barretta di ottone
Barra in Ottone
Viti in acciaio zincato con taglio combinato
Coperchio Policarbonato trasparente autoestinguente
Dimensioni 52 - 49 - 72
Numero e diametro fori 2 fori da Ø 7,5 m / 5 fori da Ø 5,4 m
Sezione nominale mm² 25.
Capacità di connessione foro da Ø 7,5 mm
Conduttori flessibili mm² 10 ÷ 25
Conduttori rigidi mm² 10 ÷ 25
Lunghezza spelatura in mm 13

Barra a ponticello Weidmuller
Collegamento trasversale per morsetti
Numero dei poli: 10
Sistema a vite
Serie: WQV
Corrente nominale: 32 A
Materiale: PA 66
Larghezza: 7 mm
Profondità: 18 mm
Colore: Giallo

Maggiori specifiche in scheda tecnica

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 335 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Contatti : 22
• Dettaglio fori : 1 x 25 mmq + 21 x 16 mmq
• Disposizione dei fori : 1 fila da 22 fori
• Centralini Bticino compatibili : Serie E215, Linea SPACE, Linea HABITA

Morsettiera di distribuzione Schneider
Numero dei poli: 4
Compatibile con la serie PrismaSeT P e G
Serie dell'articolo: Linergy
Tensione di impiego nominale: 440 Vac
Corrente di impiego nominale: 400 A
Tensione nominale di tenuta ad impulso: 8 kV
Sezione condotto sbarre: 32x5 mm
Dimensioni (LxHxP): 235x470x115 mm

Maggiori specifiche in scheda tecnica

• Morsettiera Tetrapolare
• 11 Fori
• Corrente : 125A
• Dimensioni 45 x109x 98 mm
• Numero e dimensione dei fori : 15 fori (2x d. 6mm - 9 d. 5,3mm)

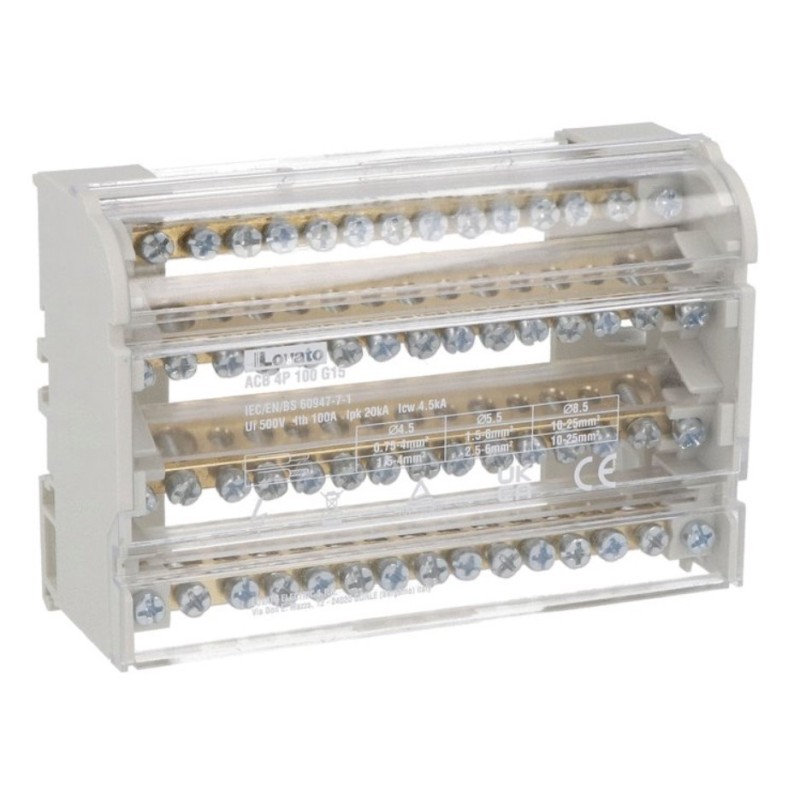

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Tensione nominale 230V
• Tensione nominale d'isolamento 400 V
• Colore : blu
• Materiale : Poliammide
• Profondità del prodotto installato 34 mm
• Altezza del prodotto installato 33 mm
• Lunghezza 75 mm
• Larghezza prodotto installato 75 mm
• Grado di protezione dell’involucro : IP2X

Morsettiera tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 160 A
Sezione barre: 15x4 mm
Numero dei fori per ogni barra: 17xM5
Numero viti e rondelle: 60xM5
Distanza fra i supporti: 171 mm
Potenza dissipata per barra: 2.89 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 420 mm
Altezza: 135 mm
Profondità: 74 mm

• Numero di poli : 4
• Numero di fori : 60
• Disposizione dei fori : 4 File da 15 fori

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 125 A
• Modalita' di aggancio : Guida Din
• Dimensioni : Altezza 100 mm   Larghezza 174 mm Profondità 50,5 mm
