Morsetto di Distribuzione Bipolare
Schermo isolante per ogni barretta di ottone
Barra in Ottone
Viti in acciaio zincato con taglio combinato
Coperchio Policarbonato trasparente autoestinguente
Dimensioni 52 - 49 - 72
Numero e diametro fori 2 fori da Ø 7,5 m / 5 fori da Ø 5,4 m
Sezione nominale mm² 25.
Capacità di connessione foro da Ø 7,5 mm
Conduttori flessibili mm² 10 ÷ 25
Conduttori rigidi mm² 10 ÷ 25
Lunghezza spelatura in mm 13

Morsettiera quadripolare Cabur QBLOK4100
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 100A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x25mm2
Sezione nominale uscita: 5x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Dimensioni: 72x97x52mm
Ingombro moduli: 4
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 7
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 160 A
Sezione barre: 15x4 mm
Numero dei fori per ogni barra: 17xM5
Numero viti e rondelle: 60xM5
Distanza fra i supporti: 171 mm
Potenza dissipata per barra: 2.89 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 420 mm
Altezza: 135 mm
Profondità: 74 mm

Morsettiera di distribuzione Siemens
Numero dei poli: 4
Portata: 125 A
Corrente nominale ammissibile di breve durata (Icw): fino a 6 kA
Corrente nominale di picco (Ipk): fino a 22 kA
15 fori per polo
Contatti protetti
Installazione diretta su guida DIN

Immagine puramente indicativa

Morsettiera unipolare Cabur QBLOK1P160
Design con ingresso conduttore visibile
Alimentazione: Conduttore o barra
Dimensioni barra alimentazione: 15x5mm
Tensione massima AC/DC: 600V
Corrente massima nominale: 160A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 1x70mm2
Sezione nominale uscita 1: 2x25mm2
Sezione nominale uscita 2: 3x16mm2
Materiale: Poliammide + policarbonato
Numero fori: 6
Colore: Grigio
Grado di protezione: IPXXB
Dimensioni: 41x74.5x45.4mm
Installazione: Guida DIN o a pannello
Viti di fissaggio imperdibili

Maggiori specifiche in Scheda Tecnica

Ripartitore di potenza bipolare Lovato
Numero dei poli: 2
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 100 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

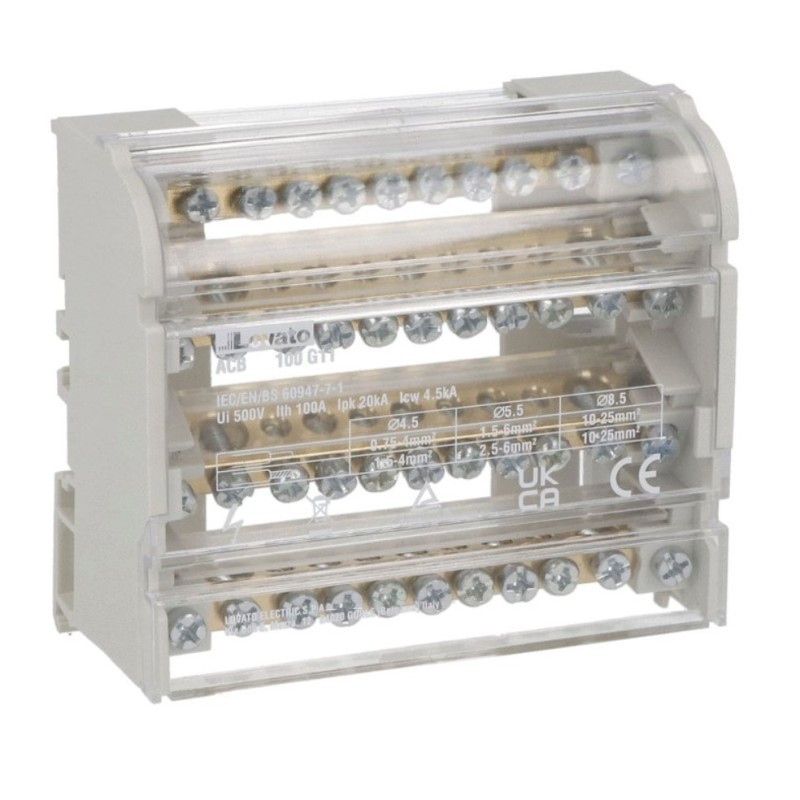

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 11
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Numero di Poli : 4
• Corrente : 160A
• Numero di connessioni per barra : 9
• Profondità del prodotto installato 44 mm
• Altezza del prodotto installato 86 mm
• Larghezza prodotto installato 129 mm
• Grado di protezione dell’involucro IP20

• Numero di Poli : 4
• Corrente Massima : 160A
• Dimensioni
• Profondità del prodotto installato 60 mm
• Altezza del prodotto installato 86 mm
• Larghezza prodotto installato 162 mm

Ripartitore di potenza bipolare Lovato
Numero dei poli: 2
Numero dei terminali: 7
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 100 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 400 A
Sezione barre: 25x6 mm
Numero dei fori per ogni barra: 16xM6 e 1xM8
Numero viti e rondelle: 4xM8 e 60xM6
Distanza fra i supporti: 152 mm
Potenza dissipata per barra: 8.48 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 420 mm
Altezza: 175 mm
Profondità: 110 mm

• Contatti : 8
• Dettaglio fori : 16 mmq
• Disposizione dei fori : 1 fila da 8 fori
• Centralini Bticino compatibili : Serie E215, Linea SPACE, Linea HABITA

• Morsettiera Tetrapolare
• Corrente : 125A
• Dimensioni 45 x72x 98 mm
• Numero dei fori : 7

Dimensione dei fori :

1 foro 35mmq

1 fori 25mmq

5 fori 10mmq

• Numero di poli : 4
• Numero di fori : 48
• Disposizione dei fori : 4 File da 12 fori

• Tensione nominale di impiego:
• 230 V CA fase/neutro
• 440 V CA fase/fase

• Tensione nominale di isolamento 500 V CA
• Corrente nominale di impiego 125 A
• Modalita' di aggancio : Guida DIn
• Dimensioni : Altezza 100 mm   Larghezza 126 mm Profondità 50,5 mm

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 12
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 38 kA
Corrente nominale di breve durata: 8.2 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica
