• Contenitore Vuoto
• Pulsante marcia arresto sul fronte
• Adatto per contattori Lovato da BF09A fino a BF18A
• Alloggia oltre al contattore anche la relativa termica
• Dimensioni 88x193x134,5

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 9 A

Potenza motore [kW] :

• 2,2 kW a 220...230 V CA 50/60 Hz (AC-3)
• 4 kW a 380...400 V CA 50/60 Hz (AC-3)
• 4 kW a 415...440 V CA 50/60 Hz (AC-3)
• 5,5 kW a 500 V CA 50/60 Hz (AC-3)
• 5,5 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 220V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Contattore Lovato
Numero dei poli: 3
Tensione di isolamento nominale: 1000 V
Potere d'interruzione: 8 kV
Corrente d'impiego AC-3: 230 A
Potenza nominale AC-1 230V/400V: 132/230 kW
Tensione bobina: 100 - 250 Vac/Vdc
Frequenza di impiego: 25 - 400 Hz
Morsetti a vite

Maggiori specifiche in scheda tecnica

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 95 A

Potenza motore [kW] :

• 45 kW a 415...440 V CA 50/60 Hz (AC-3)
• 55 kW a 500 V CA 50/60 Hz (AC-3)
• 45 kW a 660...690 V CA 50/60 Hz (AC-3)
• 45 kW a 1000 V CA 50/60 Hz (AC-3)
• 15 kW a 400 V CA 50/60 Hz (AC-4)
• 25 kW a 220...230 V CA 50/60 Hz (AC-3)
• 45 kW a 380...400 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 110 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Interblocco meccanico

Montaggio Laterale

BF95...BF150  sia A che E

SUPP. MONT.INDIP. PER BF09-38A

• Blocco contatti ausiliari per montaggio frontale
• Installabile su contattori AF09..AF16
• Numero contatti : 4
• Configurazione contatti : 2NA + 2 NC

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 1,6 A
• Corrente di impiego massima 2,5 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

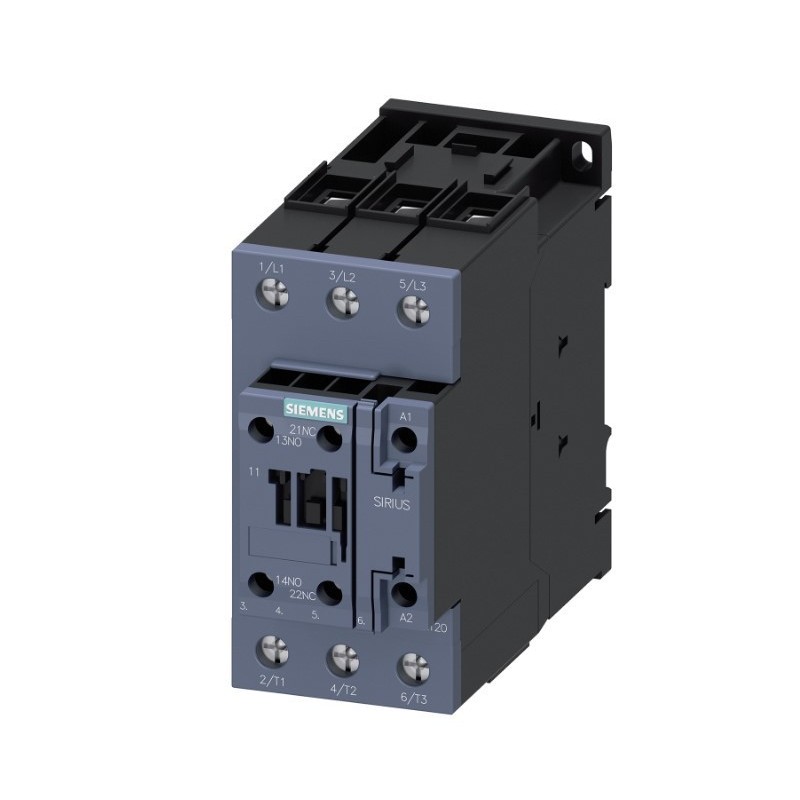

Contattore di potenza Siemens
Numero dei poli: 3
Tensione di alimentazione: 24 Vac
Tensione di tenuta a impulso: 6 kV
Tensione di impiego con AC-3: 690 V
Numero di poli per circuito principali: 3
Numero dei contatti NO per contatti principali: 3
Numero dei contatti NO per contatti ausiliari: 1
Installazione su guida DIN
Corrente di impiego: 7 A

Maggiori specifiche in scheda tecnica

Contatto ausiliario Lovato
Numero dei poli: 1
Adatto per il montaggio laterale
Idoneo per contattori della serie BF160, BF195 e BF230
Composizione dei contatti: 1 NA
Tensione nominale di isolamento: 690 V
Potere di interruzione nominale: 6 kV
Morsetti a vite

Maggiori specifiche in scheda tecnica

Contatto ausiliario Lovato
Numero dei poli: 2
Adatto per il montaggio laterale
Idoneo per contattori della serie BF160, BF400
Composizione dei contatti: 1NO+1NC
Tensione nominale di isolamento: 690 V
Potere di interruzione nominale: 6 kV
Morsetti a vite

Maggiori specifiche in scheda tecnica

• Contatto ausiliario temporizzatore
• Composizione contatto 1 NO + 1 NC
• Ritardo alla diseccitazione (Temporizzato OFF)
• Connessioni a morsetto
• Montaggio Lato anteriore
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Gamma di temporizzazione 0,1...30 s

Contatti ausiliari TeSys
Contatti frontali 1NO 1NO
Tensione di impiego: 24 - 240 Vac/24 - 60 Vdc
Corrente termica convenzionale: 2.5 A
Corrente minima di commutazione: 5 mA
Tensione minima di commutazione: 17 V
Protezione: Fusibile gG 10 A

Maggiori specifiche in scheda tecnica

• Relè Termico di sovraccarico
• Regolazione : 5,5-8,0 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Gamma prodotto TeSys
• Funzionamento contatti ausiliari : Istantaneo
• Composizione contatto polo : 1 Contatto aperto + 1 Contatto chiuso
• Posizione montaggio : Frontale
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Adatto ai contattori da LC1D09 a LC1D32

• Nome dispositivo :LAD4
• Interblocco meccanico
• Numero di poli 4 Poli o  3 Poli
• Compatibilità gamma
• TeSys D
• Compatibilità prodotto
• LC1D40A...D65A
• LC1DT60A...DT80A
