Sensore SA Hiltron
Adatto per la rivelazione del livello dell’acqua
Svolge anche altre funzioni come:
- Controllo riempimento serbatoi
- Controllo della rottura di tubazioni
- Controllo guasti su pompe sommerse
- Controllo liquidi conduttivi non infiammabili
Tensione nominale di alimentazione: 12Vcc
Assorbimento in standby: 15mA
Assorbimento in allarme: 20mA
Uscita relè: C/NA/NC 24V 1A (resistivo, non induttivo)
Segnalazione acustica tramite cicalino piezoelettrico incorporato
Dimensioni (LxHxP): 100x81x23 mm
Contenitore in ABS
Installazione a muro (installare l'apparecchio più vicino al pavimento)

Maggiori specifiche in scheda tecnica

Relè di livello galleggiante Omron
Utilizzato per la regolazione del livello
Metodo di rilevamento: Conduttivo
Tipo acque: Chiare e reflue
Lunghezza cavo: 4000 metri
Installazione: Zoccolo
Tensione di alimentazione : 100-240V AC
Numero input per elettrodi: 3
Colore: Nero
Misura: 41mm

SONDA UNIPOLARE SN1

Sono sonde unipolari che trovano impiego nel controllo di

livello nei pozzi o nei serbatoi di accumulo. Constano di un

elettrodo in acciaio inossidabile AISI 303, di un

portaelettrodo in materiale plastico (PPOX) e di un

pressacavo.

Un anello di tenuta e il serraggio del pressacavo PG7

impediscono l'ingresso dell'acqua al morsetto di attacco del

cavo e la conseguente ossidazione.

Collegamento cavi: a vite.

Per una perfetta tenuta il cavo di collegamento deve avere

diametro esterno compreso fra 2,5 e 6mm.

Sezione massima cavo di collegamento: 2,5mm2.

Temperatura massima d'impiego: +60°C.

Applicazioni: serbatoi e pozzi profondi.

• Elettrodo a 1 sonda
• Lunghezza 1000 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

• Lunghezza : 1 mt
• Temperatura Massima di funzionamento : 180 gradi
• Materiale : Acciaio Inox

PORTAELETTRODI PS3S

Portaelettrodi in termoindurente predisposto per

tre elettrodi da 6mm (da ordinare separatamente)

e completo di calotta coprimorsetti.

Attacco filettato 2” GAS.

Applicazioni: serbatoi.

Kit di connettori estraibili Giacomini
Adatti per modulo di espansione KMP35

Caratteristiche di impiego

- Tensione di alimentazione : 24V

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– doppio isolamento tra alimentazione, sonde e relè di uscita

– ritardo fisso segnale sonda: <1s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (2 moduli)

– grado di protezione: IP40 sul fronte

- grado di protezione: IP20 sui morsetti.

- ingombro : 2 moduli din

Utilizzare sonde SN1

Caratteristiche di impiego

- Tensione di alimentazione : 230V

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– doppio isolamento tra alimentazione, sonde e relè di uscita

– ritardo fisso segnale sonda: <1s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (2 moduli)

– grado di protezione: IP40 sul fronte

- grado di protezione: IP20 sui morsetti.

- ingombro : 2 moduli din

Utilizzare sonde SN1

Caratteristiche di impiego

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– selettore d’impostazione svuotamento o riempimento con sicurezza logica positiva

– doppio isolamento tra alimentazione, sonde e relè di uscita

– regolazione ritardo segnale sonda: 1...10s oppure ritardo avviamento pompa: 0...300s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte  IP20 morsetti

- Tensione di alimentazione : 110/127V Oppure 380/415V

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 3 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

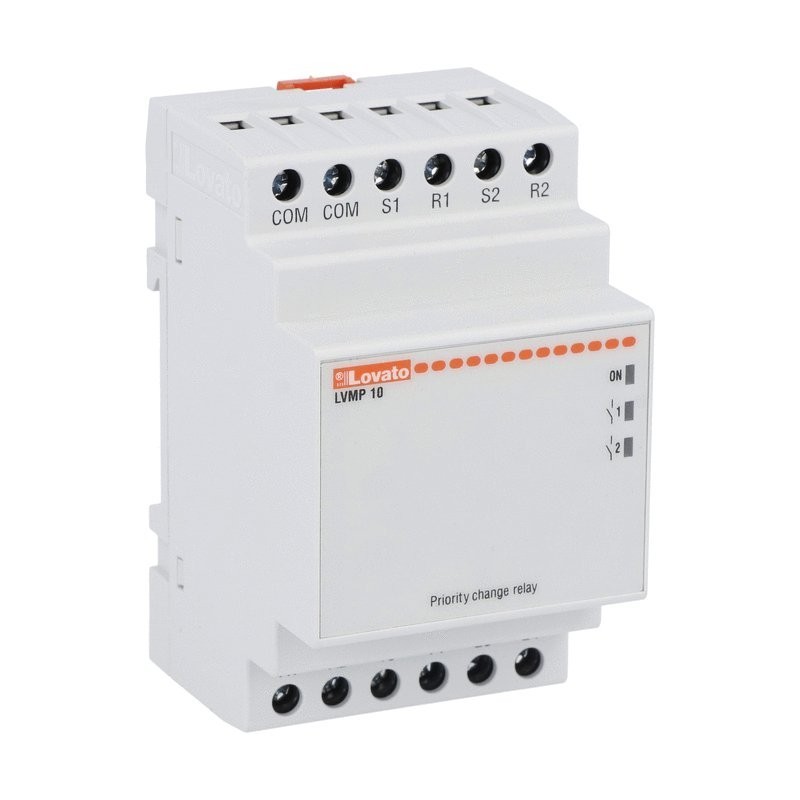

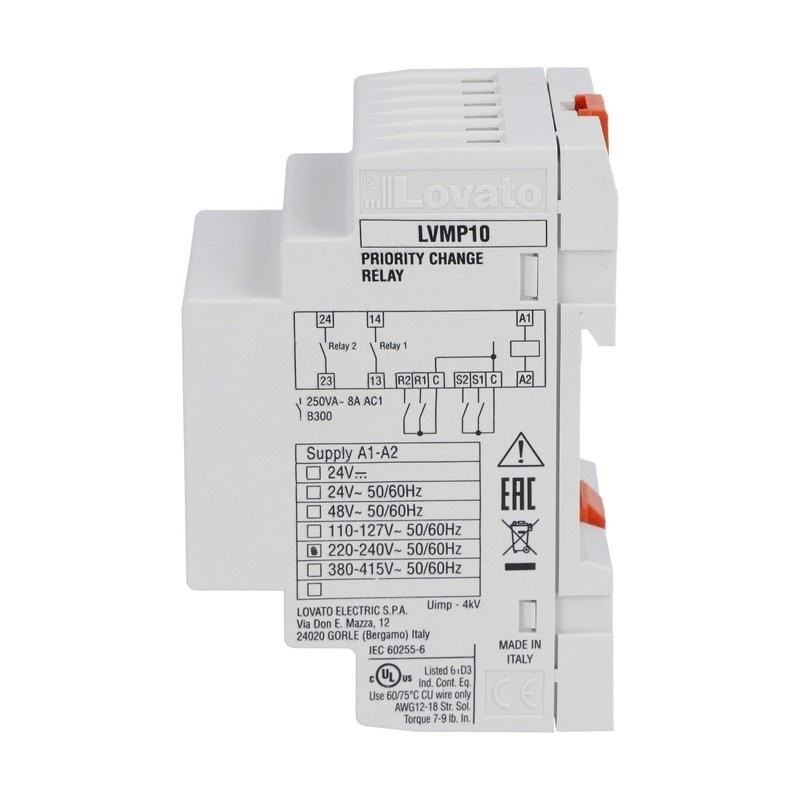

Relè alternanza motori Lovato
Installazione su Guida DIN
Ingombro moduli: 3
Uscite: 2
Tensione in alimentazione ausiliaria: 24 Vac
Tensione nominale (IEC): 250 Vac
Massima tensione di commutazione: 400 Vac
Contatti: 1 Normalmente aperto
Dispone di 2 led di segnalazione:
- Verde per segnalare l'accensione
- Rosso per segnalare lo stato del relè
Grado di protezione (frontale/terminali): IP40/IP20

Maggiori specifiche in scheda tecnica

Modulo di sicurezza per alimentazione ausiliaria
Alimentazione: 24VAC/DC
Frequenza: 50/60 Hz
Numero di ingressi: 2
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1
Protezione IP: IP40
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1

Caratteristiche di impiego

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– selettore d’impostazione svuotamento o riempimento con sicurezza logica positiva

– doppio isolamento tra alimentazione, sonde e relè di uscita

– regolazione ritardo segnale sonda: 1...10s oppure ritardo avviamento pompa: 0...300s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte  IP20 morsetti

- Tensione di alimentazione : 24/240V Oppure 240V

Galleggiante a bulbo DAB
Lunghezza cavo: 10m

Caratteristiche di impiego :

Questo regolatore di livello occorre per il controllo del livello di acque scure, come

ad esempio fognature o acque reflue di attività industriali.

Costituito da un corpo esterno monoblocco

realizzato in polipropilene pressosoffiato.

Il contatto del regolatore è posizionato centralmente in una

propria camera stagna. Questa è isolata dal corpo esterno

tramite l'iniezione di materiale espanso a cellule chiuse.

Questa soluzione incrementa ulteriormente la protezione

contro l’infiltrazione di umidità e isola termicamente la

camera stagna dove è alloggiato il contatto, eliminando la

creazione di condensa.

Caratteritiche tecniche :

Angolo di attivazione ±15°

Contrappeso interno

Materiale del corpo galleggiante: polipropilene

Cavo H07 RN-F3X1 (Neoprene) 10 mt

Diametro nominale del cavo: 9mm

Relè con contatto in scambio 10(4)A 250VAC 50/60Hz

Profondità di installazione massima: 50m

Grado di protezione: IP68
