Relè per il controllo Liquidi LCR048

• Alimentazione: 24/48V
• Montaggio: Su barra DIN
• Numero di relè: 1
• Dimensioni: 4 moduli DIN

Interruttore orario astronomico programmabile Schneider
Serie: Acti9
Funzione interruttore orario
Connettività: Bluetooth
Adatto per carichi di tipo:
- Lampada LED 230 Vac: 1200 W
- Lampada alogena 230 Vac: 4600 W
- Carico resistivo: 4600 W
- Riscaldatore: 4600 W
- Induttivo: 4600 VA
- Motore 230 Vac: 4600 VA
Corrente nominale: 20 A
Tensione di alimentazione: 230 Vac
Numero di pulsanti: 2

Maggiori specifiche in scheda tecnica

• Modulo GSM
• Ricezione e invio SMS per comandi remoti e segnalazioni di allarme
• Antenna per esterni IP69K inclusa con 2,5 m di cavo
• Cavo di programmazione RJ45-USB incluso
• Software scaricabile sul sito www.lovatoelectric.com
• Alimentazione : 100..400 Vac
• 1 ingresso digitale
• 1 ingresso analogico
• 1 uscita a relè

Scarica le istruzioni

Caratteristiche di impiego :

Questo regolatore di livello occorre per il controllo del livello di acque scure, come

ad esempio fognature o acque reflue di attività industriali.

Costituito da un corpo esterno monoblocco

realizzato in polipropilene pressosoffiato.

Il contatto del regolatore è posizionato centralmente in una

propria camera stagna. Questa è isolata dal corpo esterno

tramite l'iniezione di materiale espanso a cellule chiuse.

Questa soluzione incrementa ulteriormente la protezione

contro l’infiltrazione di umidità e isola termicamente la

camera stagna dove è alloggiato il contatto, eliminando la

creazione di condensa.

Caratteritiche tecniche :

Angolo di attivazione ±15°

Contrappeso interno

Materiale del corpo galleggiante: polipropilene

Cavo H07 RN-F3X1 (Neoprene) 10 mt

Diametro nominale del cavo: 9mm

Relè con contatto in scambio 10(4)A 250VAC 50/60Hz

Profondità di installazione massima: 50m

Grado di protezione: IP68

Relè alternanza motori Lovato
Installazione su Guida DIN
Ingombro moduli: 3
Uscite: 2
Tensione in alimentazione ausiliaria: 220 - 240 Vac
Tensione nominale (IEC): 250 Vac
Massima tensione di commutazione: 400 Vac
Contatti: 1 Normalmente aperto
Dispone di 2 led di segnalazione:
- Verde per segnalare l'accensione
- Rosso per segnalare lo stato del relè
Grado di protezione (frontale/terminali): IP40/IP20

Maggiori specifiche in scheda tecnica

Caratteristiche di impiego

- Tensione di alimentazione : 230V

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– doppio isolamento tra alimentazione, sonde e relè di uscita

– ritardo fisso segnale sonda: <1s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (2 moduli)

– grado di protezione: IP40 sul fronte

- grado di protezione: IP20 sui morsetti.

- ingombro : 2 moduli din

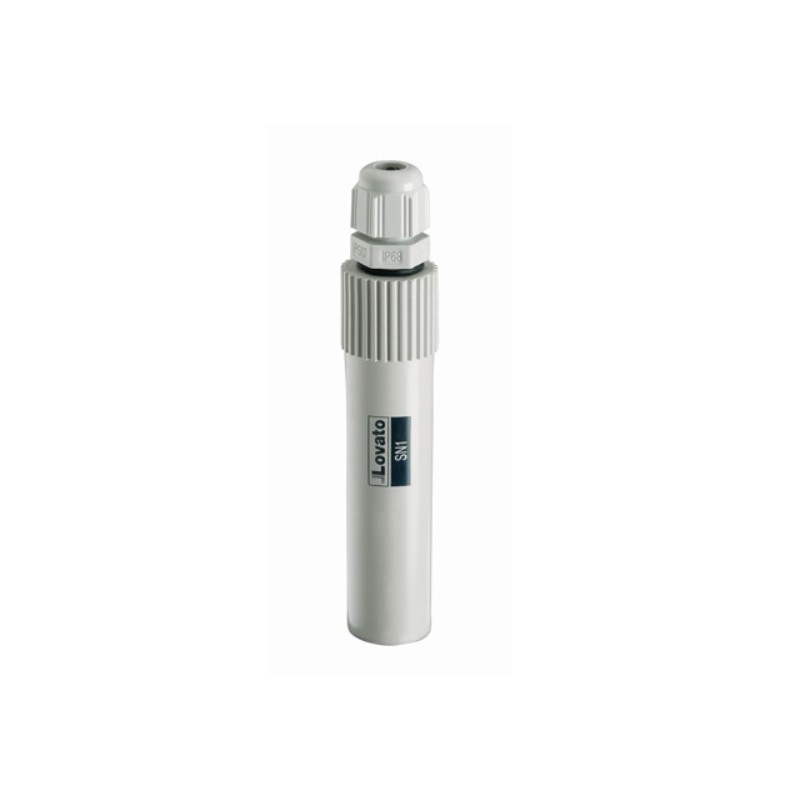

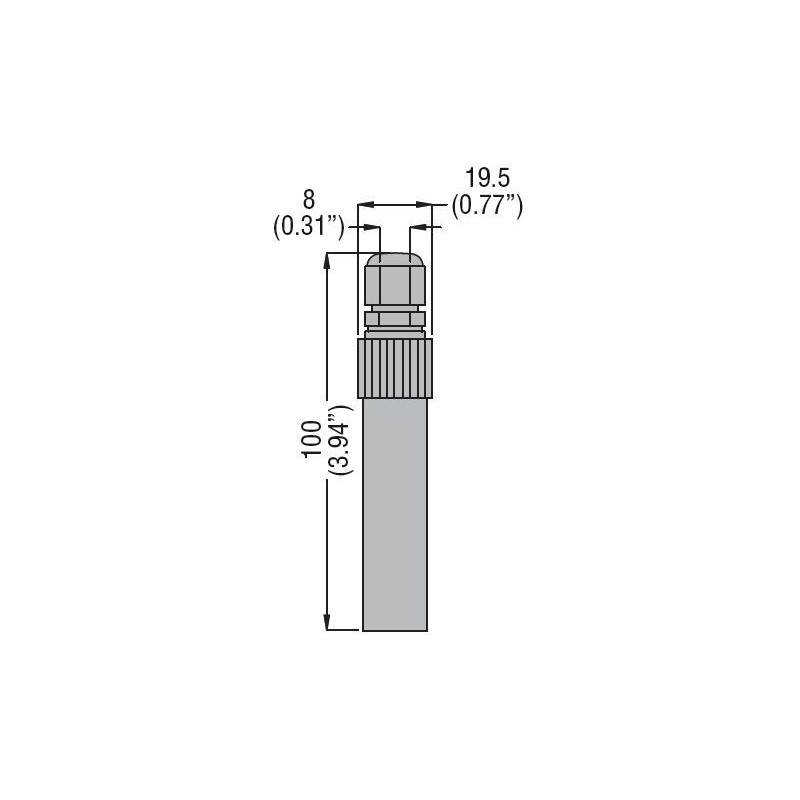

Utilizzare sonde SN1

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 10 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 3 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

• Elettrodo a 1 sonda
• Lunghezza 1000 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

Relé di scambio precedenza Lovato
Permette di utilizzare due unità connesse in modo omogeneo
Adatto per pompe, compressori e generatori
Numero di uscite: 2
Contatti in uscita: 2 NA
Tensione di alimentazione in DC: 24-48 Vdc
Tensione di alimentazione in AC: 24-240 Vac
Potenza massima dissipata: 0.9 W
Potenza massima assorbita: 1.6 VA

Maggiori specifiche in scheda tecnica

Galleggiante di ricambio per pompe DAB
Compatibile con sistema SOCCORRER
Lunghezza cavo: 10m

• Cavo-sonda per liquidi conduttivi
• Cablata con cavo per controllo liquidi in pozzi e serbatoi non sotto pressione
• realizzato conmateriali compatibili con alimenti
• Lunghezza del cavo : 6 mt
• Sezione cavo : 1,5 mmq

• Portasonde
• Adatta per tre sonde di livello

Angolo di attivazione: ±45 gradi
Contrappeso esterno in acciaio inox AISI 316 incluso
Materiale del corpo galleggiante: polipropilene
Cavo PVC certificato sanitario ACS + AD8
Microswitch con contatto in scambio:  10 (8)A 250VAC
Frequenza: 50-60Hz
Profondità di installazione massima: 30 metri
Pressione massima: 3 bar
Grado di protezione: IP68
Lunghezza cavo 10 metri
Sezione cavo : 3x1mmq

• Elettrodo a 1 sonda
• Lunghezza 500 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

Caratteristiche di impiego

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– selettore d’impostazione svuotamento o riempimento con sicurezza logica positiva

– doppio isolamento tra alimentazione, sonde e relè di uscita

– regolazione ritardo segnale sonda: 1...10s oppure ritardo avviamento pompa: 0...300s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte  IP20 morsetti

- Tensione di alimentazione : 110/127V Oppure 380/415V
