• Lunghezza :50cm
• Temperatura Massima di funzionamento : 180 gradi
• Materiale : Acciaio Inox

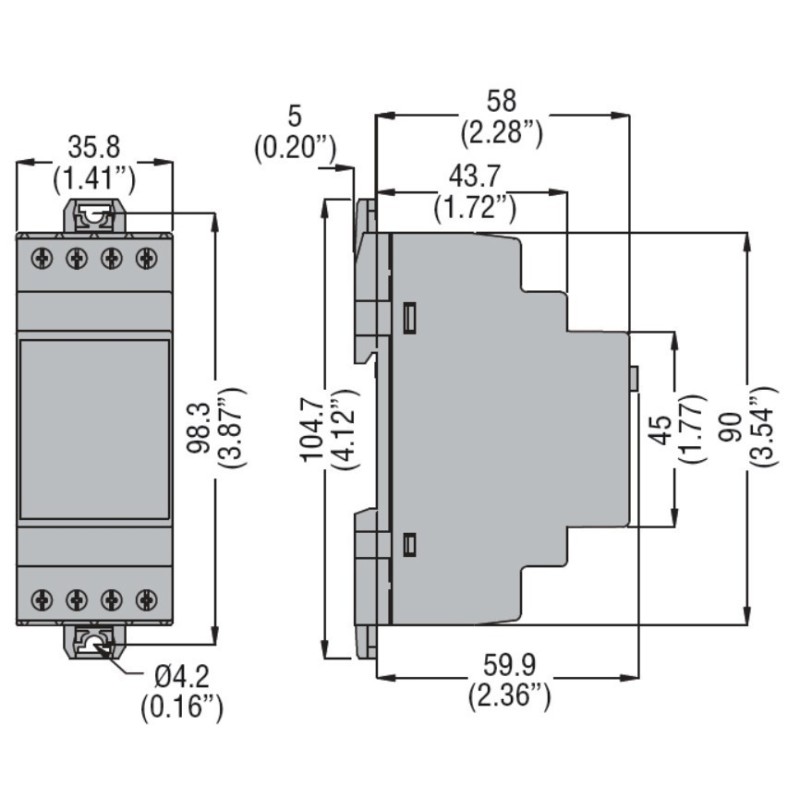

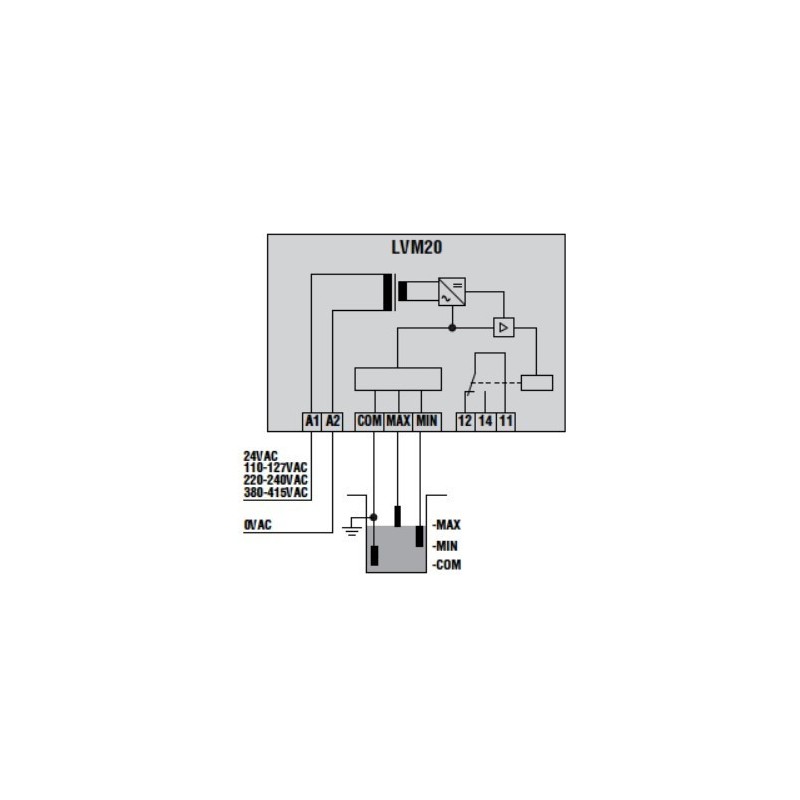

RELE'  DI LIVELLO MONOTENSIONE 24V

• Modulo GSM
• Ricezione e invio SMS per comandi remoti e segnalazioni di allarme
• Antenna per esterni IP69K inclusa con 2,5 m di cavo
• Cavo di programmazione RJ45-USB incluso
• Software scaricabile sul sito www.lovatoelectric.com
• Alimentazione : 100..400 Vac
• 1 ingresso digitale
• 1 ingresso analogico
• 1 uscita a relè

Scarica le istruzioni

• Cavo-sonda per liquidi conduttivi
• Cablata con cavo per controllo liquidi in pozzi e serbatoi non sotto pressione
• realizzato conmateriali compatibili con alimenti
• Lunghezza del cavo : 6 mt
• Sezione cavo : 1,5 mmq

Caratteristiche di impiego

- Tensione di alimentazione : 230V

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– doppio isolamento tra alimentazione, sonde e relè di uscita

– ritardo fisso segnale sonda: <1s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (2 moduli)

– grado di protezione: IP40 sul fronte

- grado di protezione: IP20 sui morsetti.

- ingombro : 2 moduli din

Utilizzare sonde SN1

• Rele' di livello
• Attacco Din
• Multitensione : 230V AC
• Funzione riempimento e svuotamento
• Ripristino automatico

Comprende due sonde SN1

Guarda le caratteristiche del rele' di livello

• Rele' di livello
• Attacco Din
• Multitensione : 24V AC
• Funzione riempimento e svuotamento
• Ripristino automatico

Comprende due sonde SN1

Guarda le caratteristiche del rele' di livello

RELE' DI LIVELLO LV1E 230V

Sensore SA Hiltron
Adatto per la rivelazione del livello dell’acqua
Svolge anche altre funzioni come:
- Controllo riempimento serbatoi
- Controllo della rottura di tubazioni
- Controllo guasti su pompe sommerse
- Controllo liquidi conduttivi non infiammabili
Tensione nominale di alimentazione: 12Vcc
Assorbimento in standby: 15mA
Assorbimento in allarme: 20mA
Uscita relè: C/NA/NC 24V 1A (resistivo, non induttivo)
Segnalazione acustica tramite cicalino piezoelettrico incorporato
Dimensioni (LxHxP): 100x81x23 mm
Contenitore in ABS
Installazione a muro (installare l'apparecchio più vicino al pavimento)

Maggiori specifiche in scheda tecnica

Modulo di espansione ingressi/uscite
Adatto per modulo KPM30
Possibilità di comando:
- attuatori elettrotermici, servomotori per valvole di zona, deumidificazione
Installazione su guida DIN
Ingombro moduli DIN: 4
Alimentazione: 28 Vdc e 24 Vac
Separare l’alimentazione dell’espansione KPM35 da altri dispositivi elettrici
Assorbimento: 15 VA
Morsettiera: con connettori maschio/femmina estraibili
Sezione cavo: da 0.5 mmq a 2,5 mmq
CPU: singolo processore a 8 bit con una frequenza di 4,91 MHz
Tempi di ritardo azionamenti: 0,5 secondi
Conversione analogica: A/D converter a 10 bit CPU built-in
Sensori: 4 di tipo NTC
Tensione: 0/1 Vdc o 0/5 Vdc
Corrente: 0 - 20 mA o 4 - 20 mA
Costante di tempo ingressi: 1 s
Resistenza interna ingressi da 0 a 20 mA: 100 Ohm
Uscite: 1 (0/10 Vdc)
Carico massimo applicabile: 1000 Ohm (10mA)
Grado di protezione: IP20 (IP40 sul frontalino)
Colore: Grigio RAL 7035

Maggiori specifiche in scheda tecnica

• angolo di attivazione: ±30°
• contrappeso esterno in acciaio inox AISI 316 incluso
• materiale del corpo galleggiante: polipropilene
• cavo PVC certificato sanitario ACS + AD8
• microswitch con contatto in scambio:  10 (8)A 250VAC 50-60Hz
• profondità di installazione massima: 20m
• pressione massima: 2bar
• grado di protezione: IP68
• Lunghezza cavo 5Mt
• Sezione cavo : 3x1mmq

Kit di connettori estraibili Giacomini
Adatti per modulo di espansione KMP35

• Lunghezza : 1 mt
• Temperatura Massima di funzionamento : 180 gradi
• Materiale : Acciaio Inox

072.11 SONDA DA PAVIMENTO, ANTIALLAGAMENTO

Ideale per il controllo di presenza acqua a pavimento

- Lunghezza di spelatura del cavo 9 mm

- Distanza tra pavimento ed elettrodi 1 mm

- Diametro della vite per il fissaggio a pavimento Max M5

- Diametro massimo del cavo 10 mm

- Massima lunghezza del cavo tra sonda e relè 200 m (100nF/Km)

- Temperatura massima del liquido +100°C

Scarica il manuale di istruzioni

• Elettrodo a 1 sonda
• Lunghezza 1000 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

Relè alternanza motori Lovato
Installazione su Guida DIN
Ingombro moduli: 3
Uscite: 2
Tensione in alimentazione ausiliaria: 220 - 240 Vac
Tensione nominale (IEC): 250 Vac
Massima tensione di commutazione: 400 Vac
Contatti: 1 Normalmente aperto
Dispone di 2 led di segnalazione:
- Verde per segnalare l'accensione
- Rosso per segnalare lo stato del relè
Grado di protezione (frontale/terminali): IP40/IP20

Maggiori specifiche in scheda tecnica
