Kit di connettori estraibili Giacomini
Adatti per modulo di espansione KMP35

• Cavo-sonda per liquidi conduttivi
• Cablata con cavo per controllo liquidi in pozzi e serbatoi non sotto pressione
• realizzato conmateriali compatibili con alimenti
• Lunghezza del cavo : 6 mt
• Sezione cavo : 1,5 mmq

Regolatore di livello Tipo 72.B1 dotato di galleggiante a tripla camera stagna progettato per impianti di acque nere con residui di agglomerati in sospensione, acque industriali e impianti di sollevamento. Fornito con kit di fissaggio.

Caratteristiche:

• 1 scambio
• 10 A (carico resistivo)
• 8 A (carico induttivo)
• Doppia o tripla camera stagna resistente alle alte pressioni
• Lunghezza cavo 20 m
• Utilizzabili sia per la funzione di svuotamento che riempimento
• Materiali contatti AgNi

Scarica la scheda tecnica

Scarica le istruzioni

• Elettrodo a 1 sonda
• Lunghezza 300 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 3 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

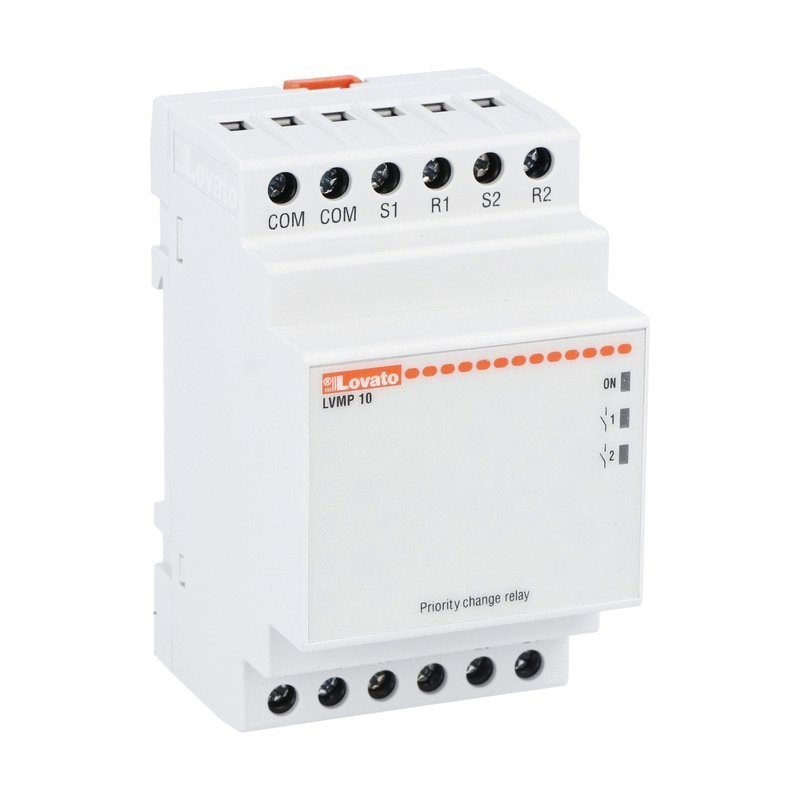

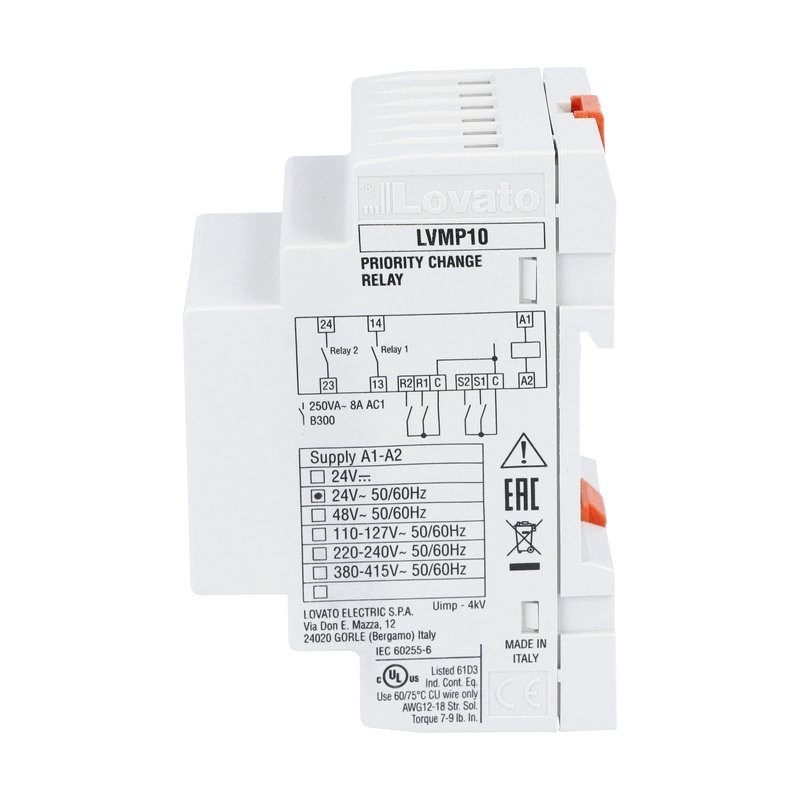

Relé di scambio precedenza Lovato
Permette di utilizzare due unità connesse in modo omogeneo
Adatto per pompe, compressori e generatori
Numero di uscite: 2
Contatti in uscita: 2 NA
Tensione di alimentazione in DC: 24-48 Vdc
Tensione di alimentazione in AC: 24-240 Vac
Potenza massima dissipata: 0.9 W
Potenza massima assorbita: 1.6 VA

Maggiori specifiche in scheda tecnica

• Targhetta adesiva
• Lunghezza : 15 mm
• Altezza : 4mm
• Confezione da 500 pz
• Prezzo riferito alla confezione

• Elettrodo unipolare a immersione per relè di controllo LCR

SONDA UNIPOLARE SN1

Sono sonde unipolari che trovano impiego nel controllo di

livello nei pozzi o nei serbatoi di accumulo. Constano di un

elettrodo in acciaio inossidabile AISI 303, di un

portaelettrodo in materiale plastico (PPOX) e di un

pressacavo.

Un anello di tenuta e il serraggio del pressacavo PG7

impediscono l'ingresso dell'acqua al morsetto di attacco del

cavo e la conseguente ossidazione.

Collegamento cavi: a vite.

Per una perfetta tenuta il cavo di collegamento deve avere

diametro esterno compreso fra 2,5 e 6mm.

Sezione massima cavo di collegamento: 2,5mm2.

Temperatura massima d'impiego: +60°C.

Applicazioni: serbatoi e pozzi profondi.

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 10 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

072.11 SONDA DA PAVIMENTO, ANTIALLAGAMENTO

Ideale per il controllo di presenza acqua a pavimento

- Lunghezza di spelatura del cavo 9 mm

- Distanza tra pavimento ed elettrodi 1 mm

- Diametro della vite per il fissaggio a pavimento Max M5

- Diametro massimo del cavo 10 mm

- Massima lunghezza del cavo tra sonda e relè 200 m (100nF/Km)

- Temperatura massima del liquido +100°C

Scarica il manuale di istruzioni

Caratteristiche di impiego

- Tensione di alimentazione : 240VAC

– impiego con 5 sonde di rilevamento (MIN1, MAX1, MIN2,MAX2, COM)

– sensibilità regolabile: 2,5...200kOhm

– fondo scala sensibilità impostabile: 25-50-100-200kOhm

– regolazione separata sensibilità per sonde di MAX

– immune alle capacità parassite dei cavi di sonda

– selettore d’impostazione per 5 diverse funzioni:

- funzione di svuotamento con comando scambio pompe

- funzione riempimento con comando scambio pompe

 - funzione di riempimento serbatoio, svuotamento pozzoe allarme

-  regolazione ritardo segnale sonda: 1...10s

– regolazione ritardo avviamento pompa: 0...30min

– LED verde di segnalazione alimentazione

– LED rossi di stato relè di uscita e di stato delle sonde

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte ; IP20 morsetti

Modulo di espansione ingressi/uscite
Adatto per modulo KPM30
Possibilità di comando:
- attuatori elettrotermici, servomotori per valvole di zona, deumidificazione
Installazione su guida DIN
Ingombro moduli DIN: 4
Alimentazione: 28 Vdc e 24 Vac
Separare l’alimentazione dell’espansione KPM35 da altri dispositivi elettrici
Assorbimento: 15 VA
Morsettiera: con connettori maschio/femmina estraibili
Sezione cavo: da 0.5 mmq a 2,5 mmq
CPU: singolo processore a 8 bit con una frequenza di 4,91 MHz
Tempi di ritardo azionamenti: 0,5 secondi
Conversione analogica: A/D converter a 10 bit CPU built-in
Sensori: 4 di tipo NTC
Tensione: 0/1 Vdc o 0/5 Vdc
Corrente: 0 - 20 mA o 4 - 20 mA
Costante di tempo ingressi: 1 s
Resistenza interna ingressi da 0 a 20 mA: 100 Ohm
Uscite: 1 (0/10 Vdc)
Carico massimo applicabile: 1000 Ohm (10mA)
Grado di protezione: IP20 (IP40 sul frontalino)
Colore: Grigio RAL 7035

Maggiori specifiche in scheda tecnica

• Rele' di livello
• Attacco Din
• Multitensione : 24V AC
• Funzione riempimento e svuotamento
• Ripristino automatico

Comprende due sonde SN1

Guarda le caratteristiche del rele' di livello

• Elettrodo a 1 sonda
• Lunghezza 700 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

Modulo di sicurezza per alimentazione ausiliaria
Alimentazione: 24VAC/DC
Frequenza: 50/60 Hz
Numero di ingressi: 2
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1
Protezione IP: IP40
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1
