Sensore SA Hiltron
Adatto per la rivelazione del livello dell’acqua
Svolge anche altre funzioni come:
- Controllo riempimento serbatoi
- Controllo della rottura di tubazioni
- Controllo guasti su pompe sommerse
- Controllo liquidi conduttivi non infiammabili
Tensione nominale di alimentazione: 12Vcc
Assorbimento in standby: 15mA
Assorbimento in allarme: 20mA
Uscita relè: C/NA/NC 24V 1A (resistivo, non induttivo)
Segnalazione acustica tramite cicalino piezoelettrico incorporato
Dimensioni (LxHxP): 100x81x23 mm
Contenitore in ABS
Installazione a muro (installare l'apparecchio più vicino al pavimento)

Maggiori specifiche in scheda tecnica

Regolatore di livello Tipo 72.B1 dotato di galleggiante a tripla camera stagna progettato per impianti di acque nere con residui di agglomerati in sospensione, acque industriali e impianti di sollevamento. Fornito con kit di fissaggio.

Caratteristiche:

• 1 scambio
• 10 A (carico resistivo)
• 8 A (carico induttivo)
• Doppia o tripla camera stagna resistente alle alte pressioni
• Lunghezza cavo 20 m
• Utilizzabili sia per la funzione di svuotamento che riempimento
• Materiali contatti AgNi

Scarica la scheda tecnica

Scarica le istruzioni

Relé di scambio precedenza Lovato
Permette di utilizzare due unità connesse in modo omogeneo
Adatto per pompe, compressori e generatori
Numero di uscite: 2
Contatti in uscita: 2 NA
Tensione di alimentazione in DC: 24-48 Vdc
Tensione di alimentazione in AC: 24-240 Vac
Potenza massima dissipata: 0.9 W
Potenza massima assorbita: 1.6 VA

Maggiori specifiche in scheda tecnica

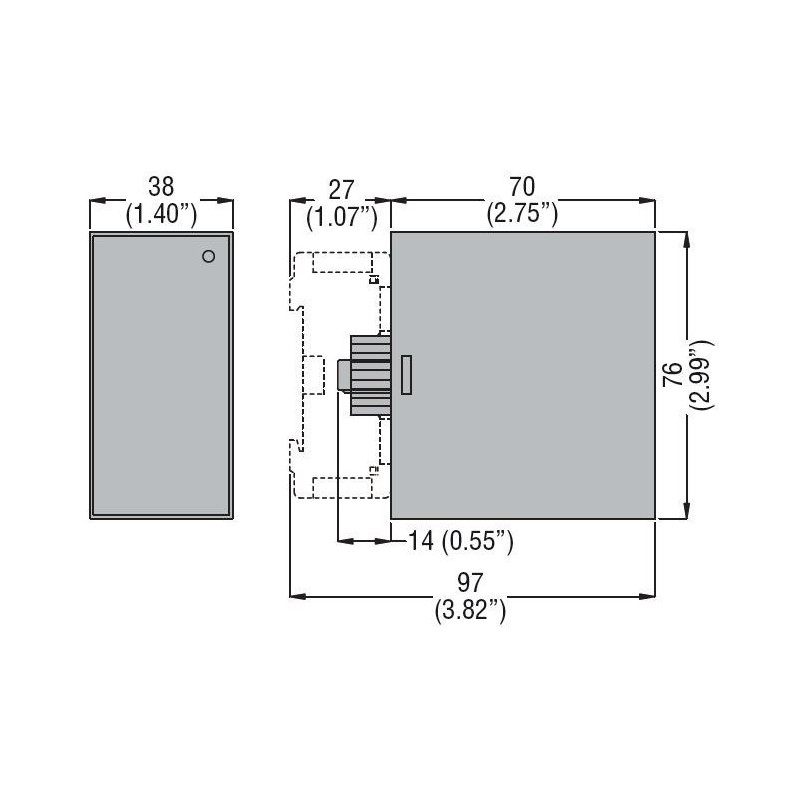

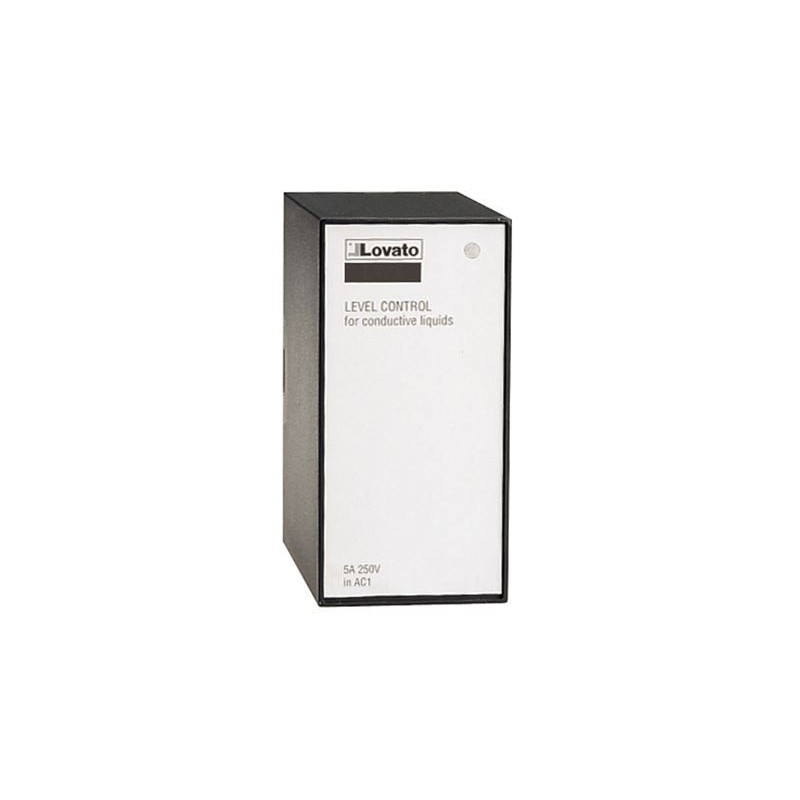

• Rele' di livello
• Attacco Din
• Multitensione : 230V AC
• Funzione riempimento e svuotamento
• Ripristino automatico

Comprende due sonde SN1

Guarda le caratteristiche del rele' di livello

Caratteristiche di impiego

- Tensione di alimentazione : 230V

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– doppio isolamento tra alimentazione, sonde e relè di uscita

– ritardo fisso segnale sonda: <1s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (2 moduli)

– grado di protezione: IP40 sul fronte

- grado di protezione: IP20 sui morsetti.

- ingombro : 2 moduli din

Utilizzare sonde SN1

• Rele' di livello
• Attacco Din
• Multitensione : 24…240VAC/DC
• Funzione riempimento e svuotamento
• Ripristino automatico

Comprende due sonde SN1

Caratteristiche di impiego :

Questo regolatore di livello occorre per il controllo del livello di acque scure, come

ad esempio fognature o acque reflue di attività industriali.

Costituito da un corpo esterno monoblocco

realizzato in polipropilene pressosoffiato.

Il contatto del regolatore è posizionato centralmente in una

propria camera stagna. Questa è isolata dal corpo esterno

tramite l'iniezione di materiale espanso a cellule chiuse.

Questa soluzione incrementa ulteriormente la protezione

contro l’infiltrazione di umidità e isola termicamente la

camera stagna dove è alloggiato il contatto, eliminando la

creazione di condensa.

Caratteritiche tecniche :

Angolo di attivazione ±15°

Contrappeso interno

Materiale del corpo galleggiante: polipropilene

Cavo H07 RN-F3X1 (Neoprene) 10 mt

Diametro nominale del cavo: 9mm

Relè con contatto in scambio 10(4)A 250VAC 50/60Hz

Profondità di installazione massima: 50m

Grado di protezione: IP68

Regolatore di livello a galleggiante
Adatto per acque chiare
Lunghezza cavo 3 m
Sezione del Cavo  : 3x1
Gestisce del livello dei liquidi
Permette il funzionamento di apparecchiature elettriche
al raggiungimento di un livello prefissato

Materiale : polipropilene atossico
Utilizzabile anche a contatto con liquidi alimentari.
Portata elettrica 10(8) A / 250 V
Temperatura di Funzionamento 0-50°C
Resistenza a pressione 1.5 BAR
Grado di protezione IP68

• Elettrodo a 1 sonda
• Lunghezza 500 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

SONDA UNIPOLARE SN1

Sono sonde unipolari che trovano impiego nel controllo di

livello nei pozzi o nei serbatoi di accumulo. Constano di un

elettrodo in acciaio inossidabile AISI 303, di un

portaelettrodo in materiale plastico (PPOX) e di un

pressacavo.

Un anello di tenuta e il serraggio del pressacavo PG7

impediscono l'ingresso dell'acqua al morsetto di attacco del

cavo e la conseguente ossidazione.

Collegamento cavi: a vite.

Per una perfetta tenuta il cavo di collegamento deve avere

diametro esterno compreso fra 2,5 e 6mm.

Sezione massima cavo di collegamento: 2,5mm2.

Temperatura massima d'impiego: +60°C.

Applicazioni: serbatoi e pozzi profondi.

Relè per il controllo Liquidi LCR048

• Alimentazione: 24/48V
• Montaggio: Su barra DIN
• Numero di relè: 1
• Dimensioni: 4 moduli DIN

Galleggiante a bulbo DAB
Lunghezza cavo: 10m

Angolo di attivazione: ±45 gradi
Contrappeso esterno in acciaio inox AISI 316 incluso
Materiale del corpo galleggiante: polipropilene
Cavo PVC certificato sanitario ACS + AD8
Microswitch con contatto in scambio:  10 (8)A 250VAC
Frequenza: 50-60Hz
Profondità di installazione massima: 30 metri
Pressione massima: 3 bar
Grado di protezione: IP68
Lunghezza cavo 10 metri
Sezione cavo : 3x1mmq

Caratteristiche di impiego

- Tensione di alimentazione : 240VAC

– impiego con 5 sonde di rilevamento (MIN1, MAX1, MIN2,MAX2, COM)

– sensibilità regolabile: 2,5...200kOhm

– fondo scala sensibilità impostabile: 25-50-100-200kOhm

– regolazione separata sensibilità per sonde di MAX

– immune alle capacità parassite dei cavi di sonda

– selettore d’impostazione per 5 diverse funzioni:

- funzione di svuotamento con comando scambio pompe

- funzione riempimento con comando scambio pompe

 - funzione di riempimento serbatoio, svuotamento pozzoe allarme

-  regolazione ritardo segnale sonda: 1...10s

– regolazione ritardo avviamento pompa: 0...30min

– LED verde di segnalazione alimentazione

– LED rossi di stato relè di uscita e di stato delle sonde

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte ; IP20 morsetti

Caratteristiche di impiego

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– selettore d’impostazione svuotamento o riempimento con sicurezza logica positiva

– doppio isolamento tra alimentazione, sonde e relè di uscita

– regolazione ritardo segnale sonda: 1...10s oppure ritardo avviamento pompa: 0...300s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte  IP20 morsetti

- Tensione di alimentazione : 110/127V Oppure 380/415V

Galleggiante di ricambio per pompe DAB
Compatibile con sistema SOCCORRER
Lunghezza cavo: 10m
