Morsettiera quadripolare Cabur QBLOK4124
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8 kV
Sezione nominale ingresso: 2x35mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Morsettiera quadripolare Cabur QBLOK4126
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x35mm2
Sezione nominale uscita 1: 2x25mm2
Sezione nominale uscita 2: 11x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 15
Colore: Grigio
Dimensioni: 137x97x52mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 11
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

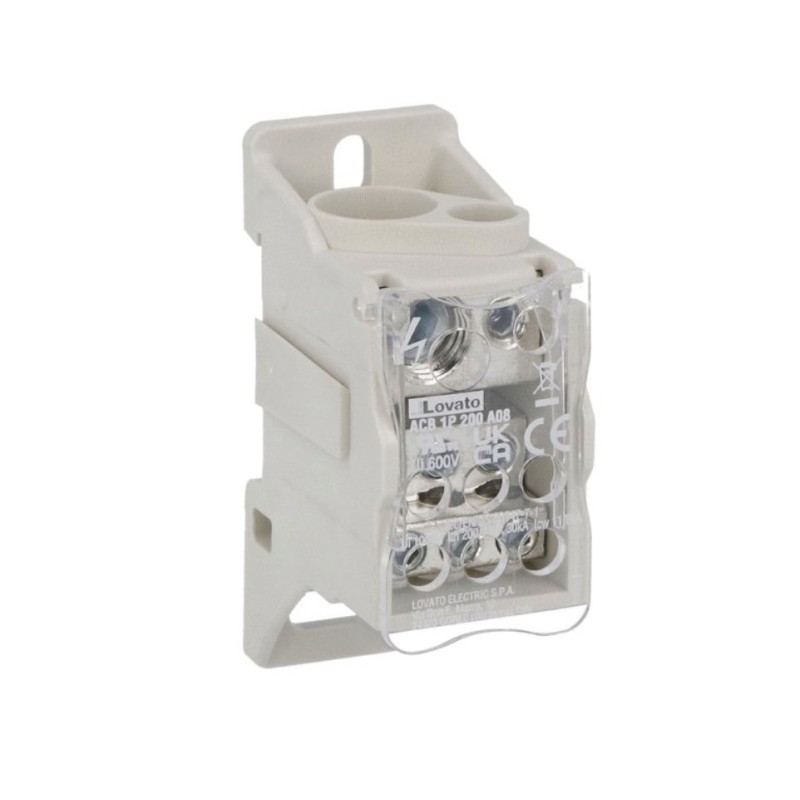

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 255 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 520 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4100
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 100A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x25mm2
Sezione nominale uscita: 5x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Dimensioni: 72x97x52mm
Ingombro moduli: 4
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 12
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 160 A
Corrente nominale di picco: 38 kA
Corrente nominale di breve durata: 8.2 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Tensione nominale d'isolamento 400 V
• Colore : marrone
• Materiale : Poliammide
• Profondità del prodotto installato 34 mm
• Altezza del prodotto installato 33 mm
• Lunghezza 75 mm
• Larghezza prodotto installato 75 mm
• Grado di protezione dell’involucro IP2X

• Morsettiera Bipolare
• Corrente : 125A
• Dimensioni 45 x68x 47 mm
• Numero dei fori : 7

Dimensione dei fori :

1 foro 35mmq

1 fori 25mmq

5 fori 10mmq

Barra a ponticello Weidmuller
Collegamento trasversale per morsetti
Numero dei poli: 10
Sistema a vite
Serie: WQV
Corrente nominale: 32 A
Materiale: PA 66
Larghezza: 7 mm
Profondità: 18 mm
Colore: Giallo

Maggiori specifiche in scheda tecnica

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera di distribuzione Siemens
Numero dei poli: 4
Portata: 125 A
Corrente nominale ammissibile di breve durata (Icw): fino a 6 kA
Corrente nominale di picco (Ipk): fino a 22 kA
15 fori per polo
Contatti protetti
Installazione diretta su guida DIN

Immagine puramente indicativa

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 335 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Ripartitore tetrapolare
Versione a scaletta con passo di 19 mm
Installazione: su guida DIN
Numero di poli: 4
Portata: 400 A
Sezione barre: 25x6 mm
Numero dei fori per ogni barra: 16xM6 e 1xM8
Numero viti e rondelle: 4xM8 e 60xM6
Distanza fra i supporti: 152 mm
Potenza dissipata per barra: 8.48 W
Materiale supporti: Poliammide
Materiale coperchio: PVC
Materiale Barre: Rame
Larghezza: 420 mm
Altezza: 175 mm
Profondità: 110 mm

• Morsettiera Tetrapolare
• Corrente : 125A
• Dimensioni 45 x72x 98 mm
• Numero dei fori : 7

Dimensione dei fori :

1 foro 35mmq

1 fori 25mmq

5 fori 10mmq
