• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti NO per contatti Ausiliari : 1
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3:

2,2 kW a 230V

4 kW a 500V

5,5kW a 690V

• Relè Termico di sovraccarico
• Regolazione : 36-45 A
• Termico per protezione motore
• Adatto ai contattori : 3RT2045/3RT2046
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

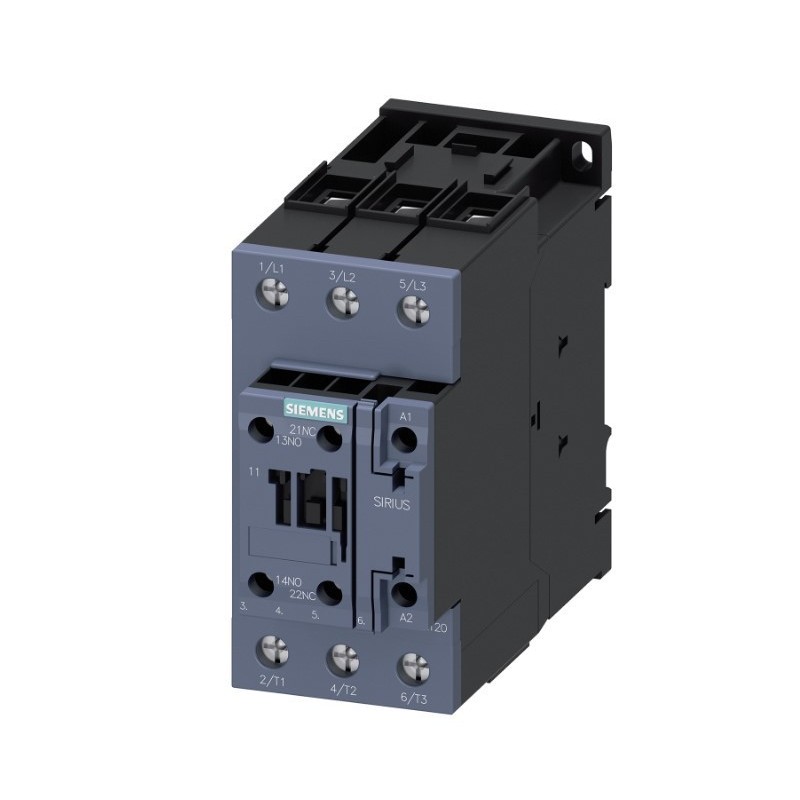

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 114 mm Larghezza 55 mm Profondità 130 mm
• Potenza di impiego in AC-3: 18,5Kw

Scarica la scheda prodotto

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 1 NO
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 230V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 58 mm Larghezza 45 mm Profondità 73 mm
• Potenza di impiego in AC-3: 5,5Kw

Scarica il manuale tecnico

• Kit di montaggio
• eAdatto per Teleinvertitori S00,
• Morsetti a vite
• Grandezza costruttiva del contattore S00
• Tipo di fissaggio fissaggio a vite

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V AC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 150 mm Larghezza 70 mm Profondità 152 mm
• Potenza di impiego in AC-3: 45Kw

Scarica il manuale tecnico

• Contatto ausiliario temporizzatore
• Composizione contatto 1 NO + 1 NC
• Connessioni a morsetto
• Montaggio Lato anteriore
• Tensione nominale di isolamento 690 V
• Tensione nominale di impiego 690 V
• Gamma di temporizzazione 10...180 s

Interblocco meccanico

Montaggio Laterale

BF40...BF94  sia A che E

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 25 A

Potenza motore [kW] :

• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3)
• 15 kW a 500 V CA 50/60 Hz (AC-3)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3)
• 5,5 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 24 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 2,5 A
• Corrente di impiego massima 4 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Contattore Tripolare
• Alimentazione Bobina : 24 AC
• Corrente supportata : 9 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 4,5 kW
• Potenza Massima a 230V : 2,2 kW
