• Relè Termico di sovraccarico
• Regolazione : 3,5-5,0 A
• Termico per protezione motore
• Adatto ai contattori 3RT2016 e 3RT2017
• Montaggio su contattore
• Circuito principale: morsetti a vite
• Circuito ausiliario: morsetti a vite
• Reset manuale-automatico

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BG ( da BG09 a BG12)
• Corrente di impiego minima 6A
• Corrente di impiego massima 10 A

Scarica la scheda tecnica

• Contatto ausiliario temporizzato
• Tipologia dei contatti : 1NA+1NC
• Funzionamento pneumatico
• Ritardo alla diseccitazione : 60 Secondi
• Aggancio centrale
• Attacchi a vite

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 12 A

Potenza motore [kW] :

• 2,2 kW a 220...230 V CA 50/60 Hz (AC-3)
• 4 kW a 380...400 V CA 50/60 Hz (AC-3)
• 4 kW a 415...440 V CA 50/60 Hz (AC-3)
• 5,5 kW a 500 V CA 50/60 Hz (AC-3)
• 5,5 kW a 660...690 V CA 50/60 Hz (AC-3)

• Tensione di comando della bobina : 220 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Contatto Ausiliario
• Per contattori 3RT2 e 3RH2
• Numero di contatti :2
• Tipo di contatti : 1NO + 1 NC
• Montaggio a scatto

• Contattore Tripolare Serie BF
• Alimentazione Bobina : 400V AC
• Corrente supportata : 25 A
• Ingombro : 2,5 Moduli Din
• Potenza Massima a 440V : 13,4 kW
• Potenza Massima a 230V : 7 kW
• Morsettia Vite

Scarica la scheda tecnica del prodotto

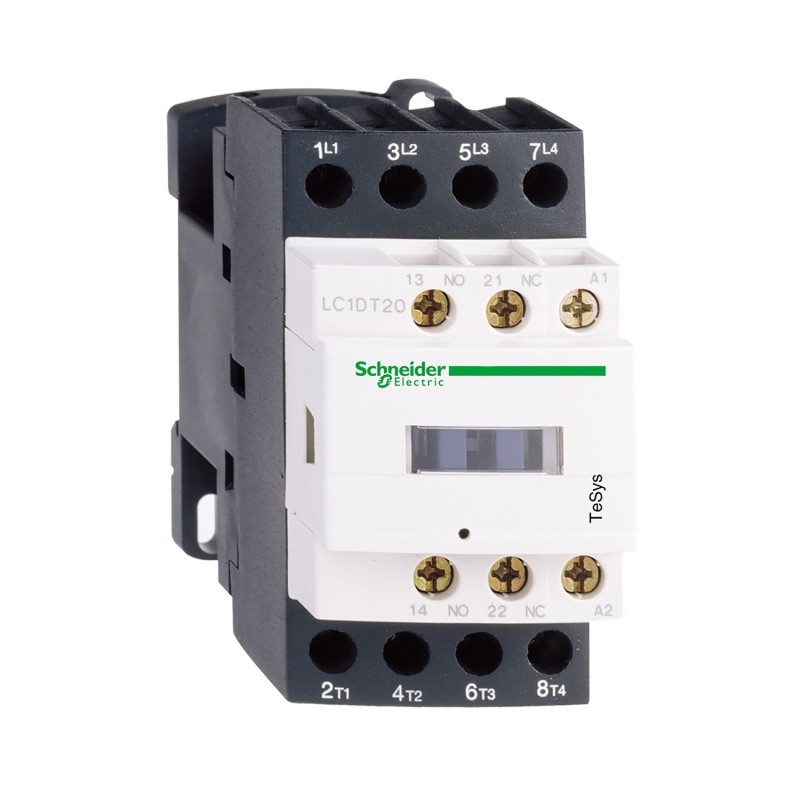

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli 4
• Numero di contatti : 4 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 80 A
• Tensione di comando della bobina : 220 V DC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

• Blocco contatto ausiliario unipolare per montaggio frontale
• Installabile su contattori AF09..AF96
• Numero contatti : 1
• Configurazione contatto : 1 NC

• Contattore di potenza
• AC-3 115 A
• 55 kW / 400 V AC (50 ... 60 Hz)
• Comando in DC UC 23-26 V
• Contatti ausiliari 2 NO + 2 NC
• 3 poli
• Grandezza costruttiva S6
• Morsetti serracavo
• Morsetto a vite

Scarica il manuale tecnico

• Gamma TeSys
• Relè di sovraccarico termico differenziale
• Adatto per Protezione motore
• Compatibilità prodotto : Contattori da LC1D09 a LC1D38
• Campo di regolazione protezione termica 1-1,7 A
• Montaggio diretto sotto al contattore
• Tensione nominale di impiego 690 V
• Pulsante Rosso: arresto
• Pulsante Blu : reset
• Grado di Protezione : IP20

• Rele' di protezione motore

• Sensibile alla mancanza di fase
• Ripristino manuale o auromatico
• Montaggio diretto su contattori BF ( da BF 09 a BF38)
• Corrente di impiego minima 1 A
• Corrente di impiego massima 1,6 A

Scarica la scheda tecnica

Scarica il foglio di istruzioni

• Gamma TeSys
• Adatto per Comando motore
• Numero di poli  3
• Numero di contatti : 3 NO
• Contatto ausiliario incluso 1 NO + 1 NC
• Tensione nominale di impiego  690 V CA
• Corrente nominale di impiego 18 A

Potenza motore [kW] :

• 4 kW a 220...230 V CA 50/60 Hz (AC-3)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3)
• 10 kW a 500 V CA 50/60 Hz (AC-3)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3)
• 4 kW a 400 V CA 50/60 Hz (AC-4)

• Tensione di comando della bobina : 24 V AC
• Tensione nominale di isolamento 690 V
• grado di protezione IP  IP20
• Resistenza al fuoco  850 °C

Contattore ausiliario Schneider
Serie: TeSys
Composizione: 5NO
Portata: 10 A
Tensione di comando: 24 Vac
Tensione di impiego nominale: 690 Vac
Potere d'interruzione: 6 kV
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Contattore di potenza
• Blocchetto di contatti ausiliari Sì
• Grado di protezione IP20
• Numero di contatti NO : 3
• Numero di contatti per contatti Ausiliari : 2 (1NO+1NC)
• Tensione di impiego in AC-3 690 V
• Tensione Bobina : 24V DC
• Tipo di fissaggio fissaggio a vite e a scatto su guida din
• Dimensioni : Altezza 85 mm Larghezza 45 mm Profondità 97 mm
• Potenza di impiego in AC-3: 11Kw

Scarica il manuale tecnico
