• Alimentazione :230V
• Portata : 24VA
• Uscite 12-12-24V
• Ingombro : 3 moduli  DIN
• Grado di protezione : IP40
• Dimesnioni : 52.5 x 60 x 90 mm
• Adatto per servizio continuo

• Ingresso Monofase e bifase AC
• Tensione di alimentazione
• 1 con AC 120 ... 230 V
• 2 con AC 230 ... 500 V
• Fusibile integrato all'ingresso T 6,3 A (non accessibile)
• Protezione del cavo di derivazione dalla rete
• Uscita tensione continua regolata a potenziale libero
• Valore nominale di tensione in uscita : DC 24 V
• Campo di impostazione 24 ... 28,8 V
• Funzione del prodotto tensione di uscita impostabile
• Impostazione della tensione di uscita Tramite potenziometro
• Segnalazione di funzionamento LED verde per 24 V
• LED giallo per "Sovraccarico"
• LED rosso per "Disinserzione con memorizzazione"
• Separazione di potenziale primario/secondario
• Grado di protezione IP20
• Ingresso lato rete L, N, PE: 1 morsetto a vite
• Uscita +, -: 2 morsetti a vite
• Contatti ausiliari morsetti 13, 14
• Larghezza della custodia 70 mm
• Altezza della custodia 125 mm
• Profondità della custodia 121 mm
• Montaggio Montaggio su guida DIN

Per altre informazioni sul prodotto scarica il manuale tecnico

Trasformato a guida Din 24/24

• Tensione di Ingresso: 230V
• Tensione di Uscita: 12/24V
• Potenza: 24VA
• Montaggio: Su barra DIN
• Dimensioni: 3 moduli DIN

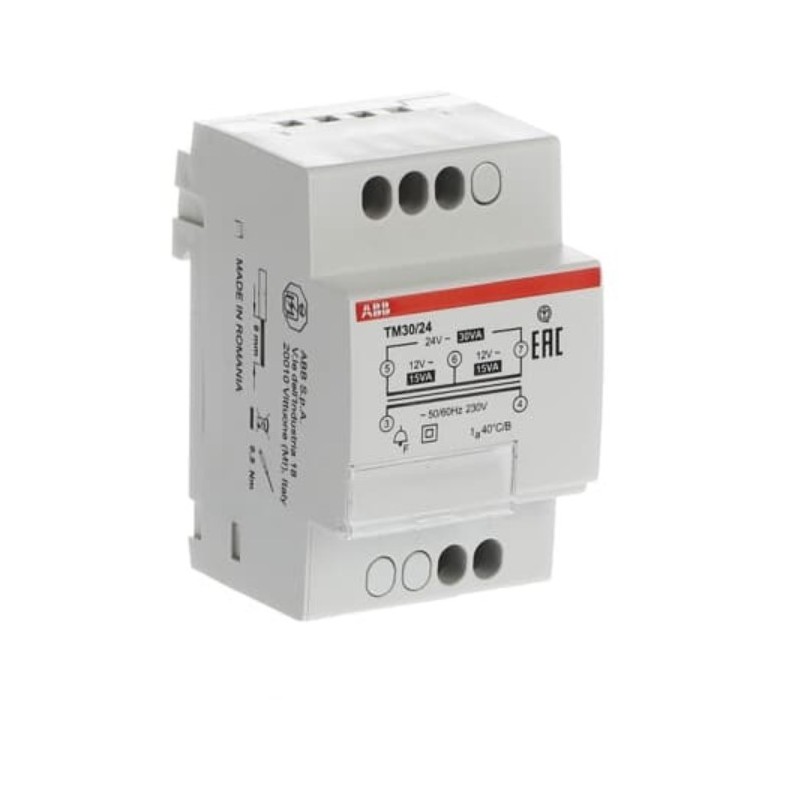

Trasformatore per campanelli ABB a 2 moduli
Tensione primaria a 230 V
Tensione secondaria a 12/24 V
Alimentazione 15 V A
Altre caratteristiche in descrizione

• Alimentazione :230V
• Portata : 40VA
• Uscite 12-12-24V
• Ingombro : 3 moduli  DIN
• Grado di protezione : IP40
• Dimesnioni : 52.5 x 60 x 90 mm
• Adatto per servizio continuo

Trasformato a guida Din

• Tensione di Ingresso: 230V
• Tensione di Uscita: 12/24V
• Potenza: 40VA
• Montaggio: Su barra DIN
• Dimensioni: 3 moduli DIN

Trasformato Bticino a guida Din

• Tensione di Ingresso : 230V
• Tensione di Uscita : 12/24V
• Potenza : 63VA
• Montaggio : Su barra DIN
• Dimensioni : 5 moduli DIN
• Sezione max cavo : 6 mmq

• Ingresso Monofase AC o DC
• Valore nominale della tensione Ue nom 100 ... 240 V
• Campo di tensione AC 85 ... 264 V
• Tensione di ingresso con DC 110 ... 300 V
• Uscita tensione continua regolata a potenziale libero
• Valore nominale di tensione : DC 24 V
• Larghezza della custodia 54 mm
• Altezza della custodia 90 mm
• Profondità della custodia 53 mm
• Grado di protezione IP20
• Larghezza della custodia 50 mm
• Altezza della custodia 125 mm
• Profondità della custodia 120 mm

Per altre informazioni sul prodotto scarica il manuale tecnico

• Alimentazione :230V
• Portata : 15VA
• Uscite 12-12-24V
• Ingombro : 2 moduli  DIN
• Grado di protezione : IP40
• Dimesnioni : 35x60x90
• Adatto per servizio intermittente (per esempio camanelli o serrature)

• Ingresso AC : 120 V - 230 V
  Montaggio su guida profilata normalizzata EN 60715 35x7,5/15
• Fusibile integrato all'ingresso T 2 A/250 V (non accessibile)
• Uscita tensione continua regolata a potenziale libero
• Tensione in uscita DC 24 V
• Campo di regolazione 22,8 ... 26,4 V
• Segnalazione di funzionamento LED verde per 24 V
• Ritardo all'avvio, max. 1,5 s
• Collegabilità dei canali per aumento di potenza
• Protezione da cortocircuito
• Segnalazione di sovraccarico/ cortocircuito
• Separazione di potenziale primario/secondario
• Grado di protezione :  IP20
• Collegamenti : ingresso lato rete L, N, PE
• Uscita +, -:  2 morsetti a vite ogni collegamento
• Larghezza della custodia 32,5 mm
• Altezza della custodia 125 mm
• Profondità della custodia 120 mm
• Distanza da rispettare :
• In alto 50 mm
• In basso 50 mm
• A sinistra 0 mm
• A destra 0 mm

• Ingresso Trifase AC
• Valore nominale della tensione  400 ... 500 V
• Campo di tensione AC 340 ... 550 V
• Fusibile integrato all'ingresso T 6,3 A (non accessibile)
• Protezione del cavo di derivazione dalla rete
• Uscita tensione continua regolata a potenziale libero
• Valore nominale di tensione in uscita : DC 24 V
• Campo di impostazione 24 ... 28,8 V
• Impostazione della tensione Tramite potenziometro :  480 W
• Funzione del prodotto tensione di uscita impostabile
• Impostazione della tensione di uscita Tramite potenziometro
• Segnalazione di funzionamento LED verde per 24 V
• LED giallo per "Sovraccarico"
• LED rosso per "Disinserzione con memorizzazione"
• Separazione di potenziale primario/secondario
• Grado di protezione IP20
• Ingresso lato rete  L1, L2, L3, PE
• Morsetti a vite
• Uscita +, -: 2 morsetti a vite
• Contatti ausiliari morsetti 13, 14
• Larghezza della custodia 70 mm
• Altezza della custodia 125 mm
• Profondità della custodia 125 mm
• Montaggio Montaggio su guida DIN

Per altre informazioni sul prodotto scarica il manuale tecnico

• Trasformatore per suoneria
• Caratteristiche tecniche
• Tensione nominale di impiego [Ue] 230 V CA 50/60 Hz
• Tensione di uscita 8/12 V: +/- 15 % sul carico 13/18 V: fuori tensione
• Protezione cortocircuiti  Integrata
• Potenza nominale in VA 16 VA
• Modalità di montaggio Fisso Supporto per montaggio Guida DIN

Scarica il manuale tecnico

Scarica la scheda dati

• Fissaggio su Guida DIN
• Tensione nominale d'impiego c.a. : 230 V
• Tensione nominale d'isolamento 4000 V
• Tensione nominale al secondario 12/24 V
• Tensione a vuoto al secondario 15,8/30 V
• Tensione d'uscita secondario 2 24 V
• Corrente al secondario 1,33 A
• Corrente al secondario 2 0,67 A
• Potenza assorbita in VA 16 VA
• Potenza dissipata totale 1,5 W
• Dimensioni
• Profondità del prodotto installato 58 mm
• Altezza del prodotto installato 85 mm
• Larghezza prodotto installato 70 mm
• Grado di protezione dell’involucro IP20
• Protezione termica

• Presa Schuko Italiana Modulare
• Attacco Din
• Ingombro: 3 Moduli Din
• Alloggia prese Standard Tedesco e Italiane da 10A
• Numero di poli 2P+T
• Corrente nominale 16 A
• Tensione nominale di esercizio 250 V m
• Colore : Bianco
• Connessioni a morsetto
• Privo di metalli pesanti tossici
• Senza mercurio

• Modalità di fissaggio : Guida DIN
• Tensione nominale d'impiego c.a. 230 V
• Tensione nominale d'isolamento 4000 V
• Tensione nominale al secondario 12/24 V
• Tensione a vuoto al secondario 14,3/27,5 V
• Tensione d'uscita secondario 2 24 V
• Corrente al secondario 3,33 A
• Corrente al secondario 2 1,67 A
• Potenza assorbita in VA 40 VA
• Potenza dissipata totale 2,1 W
• Dimensioni
• Profondità del prodotto installato 58 mm
• Altezza del prodotto installato 85 mm
• Larghezza prodotto installato 70 mm
• Protetto contro i cortocircuiti
• Grado di protezione dell’involucro : IP20
• Protezione termica

Trasformato a guida Din 15/12

• Tensione di Ingresso: 230V
• Tensione di Uscita: 4/8/12V
• Potenza: 15VA
• Montaggio: Su barra DIN
• Dimensioni: 2 moduli DIN
