Trasformatore per campanelli ABB a 2 moduli
Tensione primaria a 230 V
Tensione secondaria a 12/24 V
Alimentazione 15 V A
Altre caratteristiche in descrizione

Trasformato Bticino a guida Din

• Tensione di Ingresso : 230V
• Tensione di Uscita : 12/24V
• Potenza : 25VA
• Montaggio : Su barra DIN
• Dimensioni : 4 moduli DIN
• Sezione max cavo : 6 mmq

• Alimentazione :230V
• Portata : 24VA
• Uscite 12-12-24V
• Ingombro : 3 moduli  DIN
• Grado di protezione : IP40
• Dimesnioni : 52.5 x 60 x 90 mm
• Adatto per servizio continuo

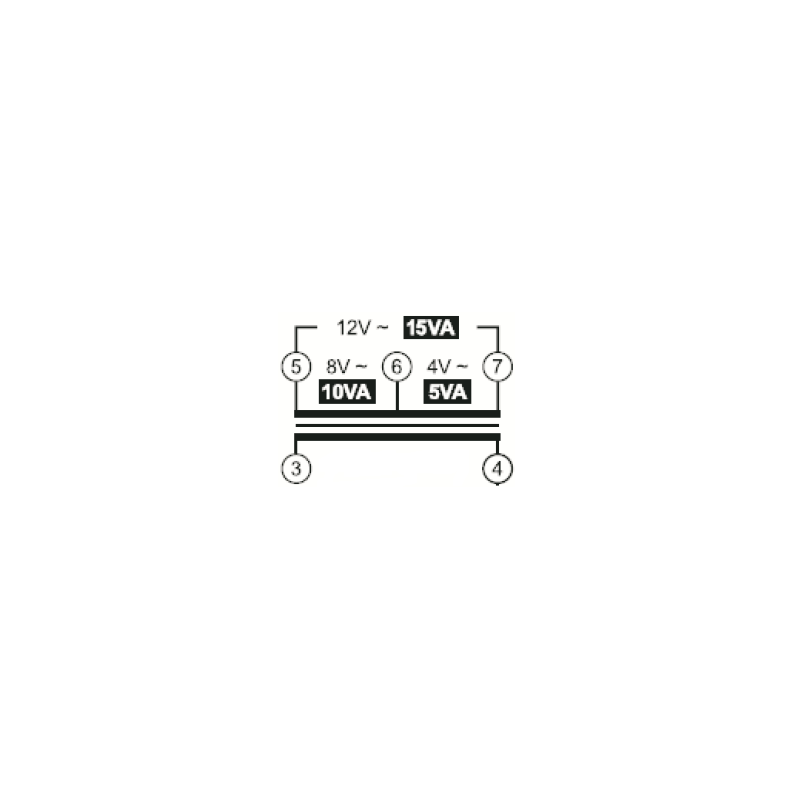

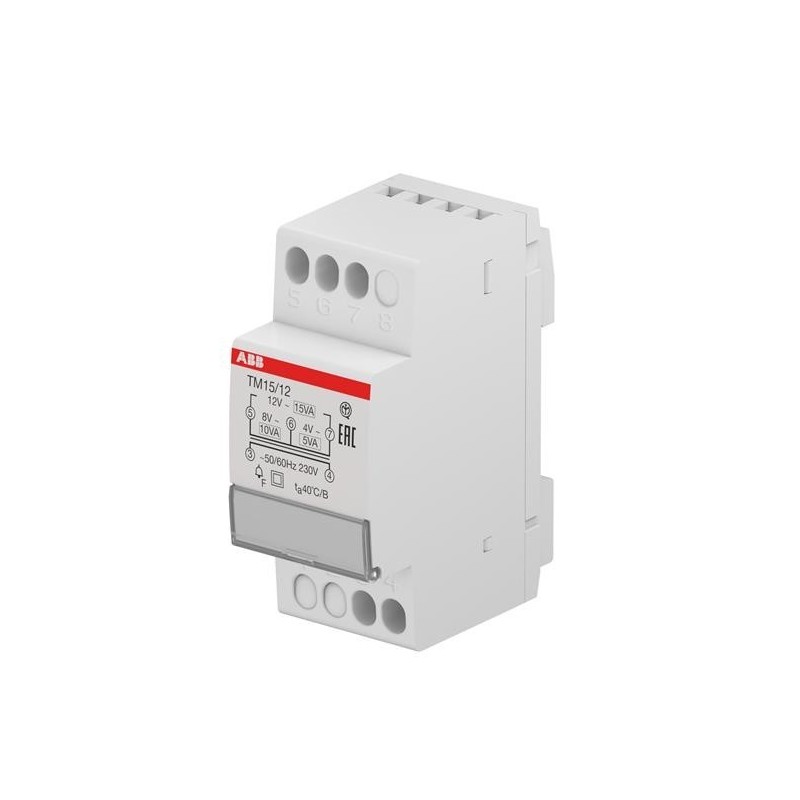

Trasformato a guida Din 15/12

• Tensione di Ingresso: 230V
• Tensione di Uscita: 4/8/12V
• Potenza: 15VA
• Montaggio: Su barra DIN
• Dimensioni: 2 moduli DIN

• Binario Adesivo
• Per Targhette in PVC per quadri elettrici
• Larghezza : 15mm
• Lunghezza 1 Mt
• Confezione 35pz
• Prezzo riferito alla confezione
• Da completare con coperchio SIT0C15/MT

• Ingresso Monofase AC
• Tensione di alimentazione : 120 V - 230 V AC
• Fusibile integrato all'ingresso T 3,15 A/250 V (non accessibile)
• Uscita tensione continua regolata a potenziale libero
• Valore nominale di tensione : DC 24 V
• Campo di impostazione uscita 22,8 ... 26,4 V
• Impostazione della tensione di uscita Tramite potenziometro
• Segnalazione di funzionamento LED verde per 24 V
• Ritardo all'avvio, max. 1,5 s
• Salita della tensione, 130 ms
• Potenza attiva esportata 120 W
• Collegabilità dei canali per aumento di potenza
• Protezione da sovratensione all'uscita < 33 V
• Limitazione di corrente: 5,25 A
• Separazione di potenziale primario/secondario Sì
• Grado di protezione IP20
• Larghezza della custodia 50 mm
• Altezza della custodia 125 mm
• Profondità della custodia 120 mm

Per altre informazioni sul prodotto scarica il manuale tecnico

• Ingresso: AC 120/230 V
• Uscita: DC 24 V/2,5 A
• Tensione di ingresso
• 1 con AC 85 ... 132 V
• 2 con AC 176 ... 264 V
• Valore nominale di tensione uscita DC 24 V
• Segnalazione di funzionamento LED verde per 24 V
• Ritardo all'avvio, max. 2 s con 230 V 6 s con 120 V
• Collegamenti : ingresso lato rete L, N, PE
• Uscita L+, M: 2 morsetti a vite
• Larghezza della custodia 70 mm
• Altezza della custodia 100 mm
• Profondità della custodia 75 mm

Per altre informazioni sul prodotto scarica il manuale tecnico

• Coperchio per Binario Adesivo
• Per Targhette in PVC per quadri elettrici
• Larghezza : 15mm
• Lunghezza 1 Mt
• Confezione 35pz
• Prezzo riferito alla confezione
• Da completare con coperchio SIT0B15/MT

• Trasformatore per suoneria
• Caratteristiche tecniche
• Tensione nominale di impiego [Ue] 230 V CA 50/60 Hz
• Tensione di uscita 8/12 V: +/- 15 % sul carico 13/18 V: fuori tensione
• Protezione cortocircuiti  Integrata
• Potenza nominale in VA 16 VA
• Modalità di montaggio Fisso Supporto per montaggio Guida DIN

Scarica il manuale tecnico

Scarica la scheda dati

Trasformato Bticino a guida Din

• Tensione di Ingresso : 230V
• Tensione di Uscita : 12/24V
• Potenza : 8VA
• Montaggio : Su barra DIN
• Dimensioni : 3 moduli DIN
• Sezione max cavo : 6 mmq

Trasformato a guida Din 10/24

• Tensione di Ingresso: 230V
• Tensione di Uscita: 12/24V
• Potenza: 10VA
• Montaggio: Su barra DIN
• Dimensioni: 2 moduli DIN

• Ingresso Trifase AC
• Valore nominale della tensione  400 ... 500 V
• Campo di tensione AC 340 ... 550 V
• Fusibile integrato all'ingresso T 6,3 A (non accessibile)
• Protezione del cavo di derivazione dalla rete
• Uscita tensione continua regolata a potenziale libero
• Valore nominale di tensione in uscita : DC 24 V
• Campo di impostazione 24 ... 28,8 V
• Impostazione della tensione Tramite potenziometro :  480 W
• Funzione del prodotto tensione di uscita impostabile
• Impostazione della tensione di uscita Tramite potenziometro
• Segnalazione di funzionamento LED verde per 24 V
• LED giallo per "Sovraccarico"
• LED rosso per "Disinserzione con memorizzazione"
• Separazione di potenziale primario/secondario
• Grado di protezione IP20
• Ingresso lato rete  L1, L2, L3, PE
• Morsetti a vite
• Uscita +, -: 2 morsetti a vite
• Contatti ausiliari morsetti 13, 14
• Larghezza della custodia 70 mm
• Altezza della custodia 125 mm
• Profondità della custodia 125 mm
• Montaggio Montaggio su guida DIN

Per altre informazioni sul prodotto scarica il manuale tecnico

• Alimentazione :230V
• Portata : 40VA
• Uscite 12-12-24V
• Ingombro : 3 moduli  DIN
• Grado di protezione : IP40
• Dimesnioni : 52.5 x 60 x 90 mm
• Adatto per servizio continuo

Trasformatore per campanelli ABB a 3 moduli
Tensione primaria a 230 V
Tensione secondaria a 12/24 V
Alimentazione 30 V A
Altre caratteristiche in descrizione

• Targhetta in PVC
• Adesiva : NO
• Colore Bianco
• Misura : 100x60
• Da completare con relativo supporto
• Confezione da 22 Pezzi
• Prezzo riferito alla confezione

• Modalità di fissaggio : Guida DIN
• Tensione nominale d'impiego c.a. 230 V
• Tensione nominale d'isolamento 4000 V
• Tensione nominale al secondario 12/24 V
• Tensione a vuoto al secondario 14,3/27,5 V
• Tensione d'uscita secondario 2 24 V
• Corrente al secondario 3,33 A
• Corrente al secondario 2 1,67 A
• Potenza assorbita in VA 40 VA
• Potenza dissipata totale 2,1 W
• Dimensioni
• Profondità del prodotto installato 58 mm
• Altezza del prodotto installato 85 mm
• Larghezza prodotto installato 70 mm
• Protetto contro i cortocircuiti
• Grado di protezione dell’involucro : IP20
• Protezione termica
