Scaricatore di sovratensione 3P+N Dehn
Adatto per reti TT e TN
Con contatto di segnalazione a distanza
Tensione nominale: 230 V
Corrente massima di scarica (Imax): 40 kA
Corrente nominale di scarica: 20 kA
Corrente impulsiva di fulmine: 12 kA
SPD secondo EN 61643-11: Tipo 2
Protezione massima da sovraccorrente: 125 A gG
Indicazione di funzionamento/guasto: verde/rosso
Numero delle porte: 1
Ingombro moduli DIN: 4
Grado di protezione: IP20
Omologazioni: KEMA e UL

Maggiori specifiche in scheda tecnica

• Limitatore di sovratensione
• Numero di poli : 2 (1P+N)
• TIPO 2
• Massima Corrente di scarica : 10 kA  (N/PE)
• Tensione nominale di impiego : 230 V AC
• Grado di protezione : IP20
• Senza mercurio
• Serie : Resi9

• Scaricatore di sovratensione 1P+N di tipo 2
• Nuova base Multibase con morsetto di collegamento multiplo
• Unità completa, compresa base e superiore, assemblata e pronta per il collegamento
• Testata VDE
• Adatta per sistemi di rete TN e TT
• Modulo di protezione innestabile e separabile dalla base senza bisogno di utensili
• Comprende unità di separazione termica e dinamica
• Con indicatore ottico di errore
• Conducibilità elettrica elevata con lunga durata di vita
• Collegamenti contrassegnati

Scaricatore di sovratensione Weidmuller
Numero dei poli: 3
Tensione nominale: 1100 Vdc
Corrente di scarica nominale: 20 kA
Corrente di dispersione massima: 40 kA
Offre protezione da sovratensioni
Tipo: 2
Tipo SPD: T2
Installazione su guida DIN TS 35
Ingombro moduli DIN: 3
Grado di protezione: IP20
Classe di sovratensione: III

Maggiori specifiche in scheda tecnica

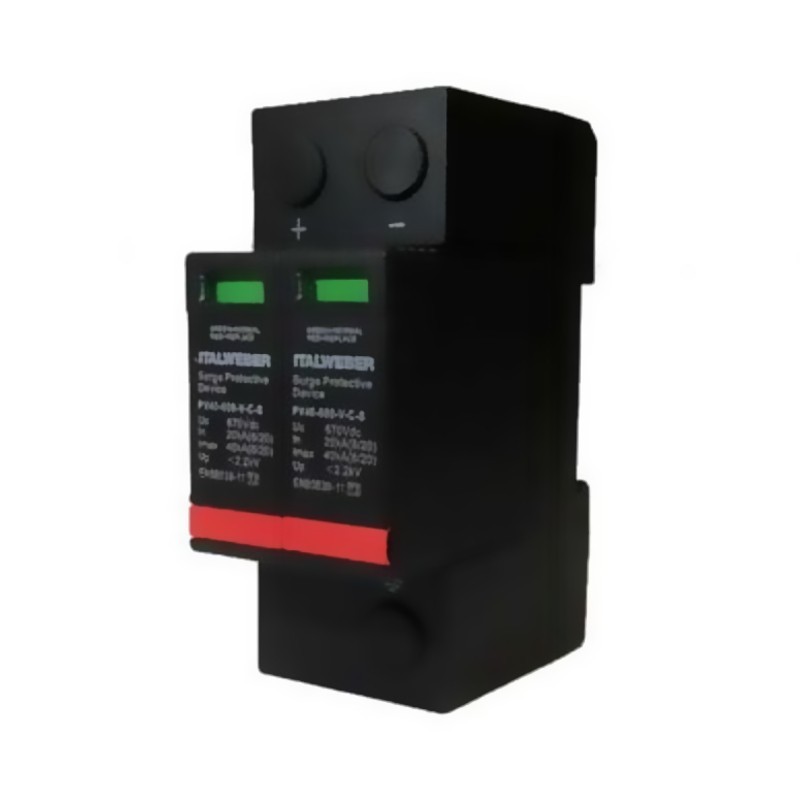

Scaricatore di sovratensione Italweber
Adatto per impianti fotovoltaici
Numero dei poli: 2
Tensione DC: 600 V
Corrente di scarica nominale: 20 kA
Corrente di scarica massima: 40 kA
Ingombro moduli DIN: 2
Dotati di protezione termica integrata
Corrente nominale di corto circuito: 11kA
Dotato di contatto ausiliario per segnalazione a distanza stato scaricatore
Classe: II
Grado di protezione: IP20

Immagine puramente indicativa

Scaricatore di sovratensione Arnocanali
Idoneo per quadro di alimentazione monofase
Classe di protezione: T2 per reti TT-TN
Poli: 1(L-N)+1(N-PE)
Tensione massima: 255 Vac
Corrente nominale di scarica (8/20 μs): 20 kA (per polo)
Corrente massima di scarica (8/20 μs): 40 kA (per polo)
Livello di protezione voltaggio: 1,25 kV
Corrente residua: < 1 mA
Corto circuito con protezione massima: 25 kA
Fusibile di protezione: 50 AgG
Grado di protezione: IP20
Indicatore di guasto: Verde/Rosso
Materiale: termoplastica
Ingombro moduli: 2

Immagine puramente indicativa

Scaricatore di sovratensione Weidmuller
Numero dei poli: 3
Tensione nominale: 600 Vdc
Corrente di scarica nominale: 20 kA
Corrente di dispersione massima: 50 kA
Offre protezione da sovratensioni
Tipo: 2
Installazione su guida DIN TS 35
Ingombro moduli DIN: 3
Grado di protezione: IP20
Classe di sovratensione: III

Maggiori specifiche in scheda tecnica

Scaricatore di sovratensione Lovato
Tipologia di impianto: 230/400 Vac
Tipo/Classe: 1, 2
Numero di poli: 3P+N
Corrente di impiego per polo: 12.5 kA
Corrente nominale:: 20/50 kA
Corrente massima di corto circuito: 50 kA
Ingombro moduli DIN: 4
Tipologia di montaggio: Guida DIN

Maggiori specifiche in scheda tecnica

Scaricatore di sovratensione Arnocanali
Idoneo per quadro di alimentazione trifase
Classe di protezione: T2 per reti TT-TN
Poli: 3(L-N)+1(N-PE)
Tensione massima: 255 Vac
Corrente nominale di scarica (8/20 μs): 20 kA (per polo)
Corrente massima di scarica (8/20 μs): 40 kA (per polo)
Livello di protezione voltaggio: 1,25 kV
Corrente residua: < 1 mA
Corto circuito con protezione massima: 25 kA
Fusibile di protezione: 50 AgG
Grado di protezione: IP20
Indicatore di guasto: Verde/Rosso
Materiale: termoplastica
Ingombro moduli: 4

Immagine puramente indicativa

• Scaricatore di sovratensione di Tipo 3
• Installazione su guida DIN
• Cartuccia Estraibile
• 1P+N
• Con contatto Remoto


Scarica il manuale di installazione

• Rete di Alimentazione: 230V
• Sistema di messa a terra: TT, TNS
• Grado di protezione: IP20

• Moduli: 2
• Poli: 2
• Indicatore luminoso a led

• Scaricatore di sovratensione 3P+N di tipo 2
• Per sovratensioni tipo 2
• Nuova base Multibase con morsetto di collegamento multiplo
• Unità completa composta da parte inferiore e superiore assemblate e pronte per il collegamento
• Innestabile con unità di separazione dinamica
• Indicatore ottico di funzionamento
• Conducibilità elettrica elevata con lunga durata di vita
• Collegamenti contrassegnati

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 4 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 3P+N
• Completo di varistore e spinterometro sostituibili
• Tipo di tensione AC
• Tensione di funzionamento nominale AC  230 / 400
• Tensione massima continuativa (IEC) Uc V 300
• Corrente massima di scarica (IEC) Imax 8/20 (L-N/N-PE) kA 50 / 65
• Corrente nominale di scarica (IEC) In 8/20 (L-N/N-PE) kA 20 / 40
• Interruzione della corrente susseguente di rete (IEC) If (N-PE) rms A 100
• Tempo di intervento ta (L-N/N-PE) ns <25 / 100
• Protezione termic
• Corrente massima di corto circuito (IEC) a 50Hz kA 25 / 50
• Indicazione di stato - funzionamento / fine vita
• Coppia di serraggio terminali max Nm 4.5
• Sezione dei conduttori flessibili max (IEC) mm² 25
• Sezione dei conduttori rigidi max (IEC) mm² 35
• Peso prodotto g 477
• Grado di protezione IP frontale IP20
• Contatto ausiliario per remotizzazione stato
• Corrente nominale a 48V DC A 0.5

Scaricatore di sovratensione 1P+N Dehn
Adatto per reti monofase TT e TN (circuito 1 + 1)
Con contatto di segnalazione a distanza
Tensione nominale: 230 V
Corrente massima di scarica (Imax): 40 kA
Corrente nominale di scarica: 20 kA
Corrente impulsiva di fulmine: 12 kA
SPD secondo EN 61643-11: Tipo 2
Protezione massima da sovraccorrente: 125 A gG
Indicazione di funzionamento/guasto: verde/rosso
Numero delle porte: 1
Ingombro moduli DIN: 2
Grado di protezione: IP20
Omologazioni: KEMA e UL

Maggiori specifiche in scheda tecnica

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 2 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 2 Poli
• Varistore sostituibili: Si

• Scaricatore di sovratensioni
• Funzionamento: 240V
• Monofase
• Adatta per sistemi di rete: TN, TN-S, IT con N,
• Con indicatore ottico di errore
• Moduli Din: 2
