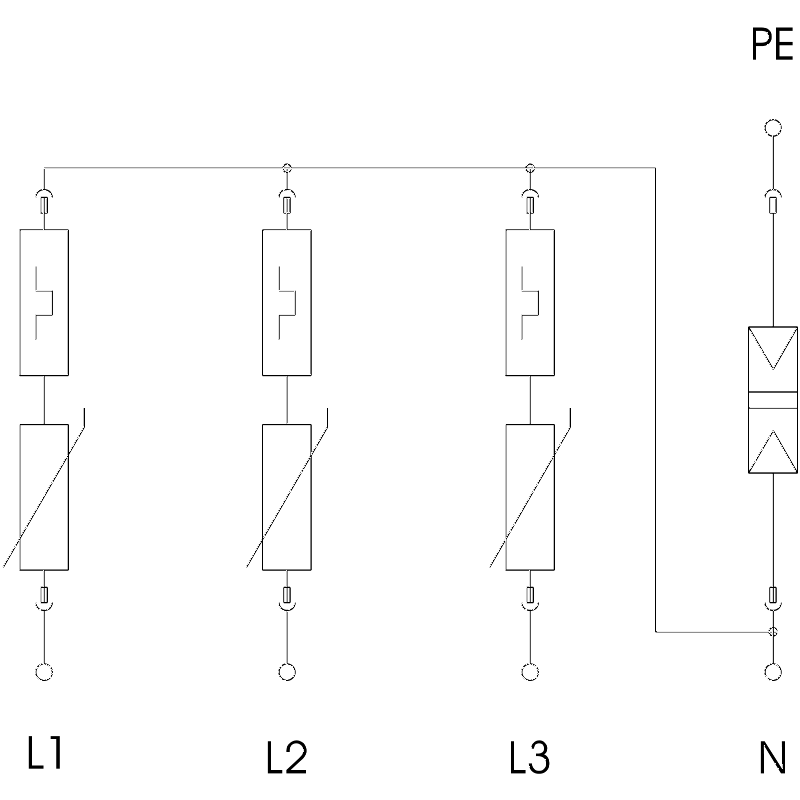

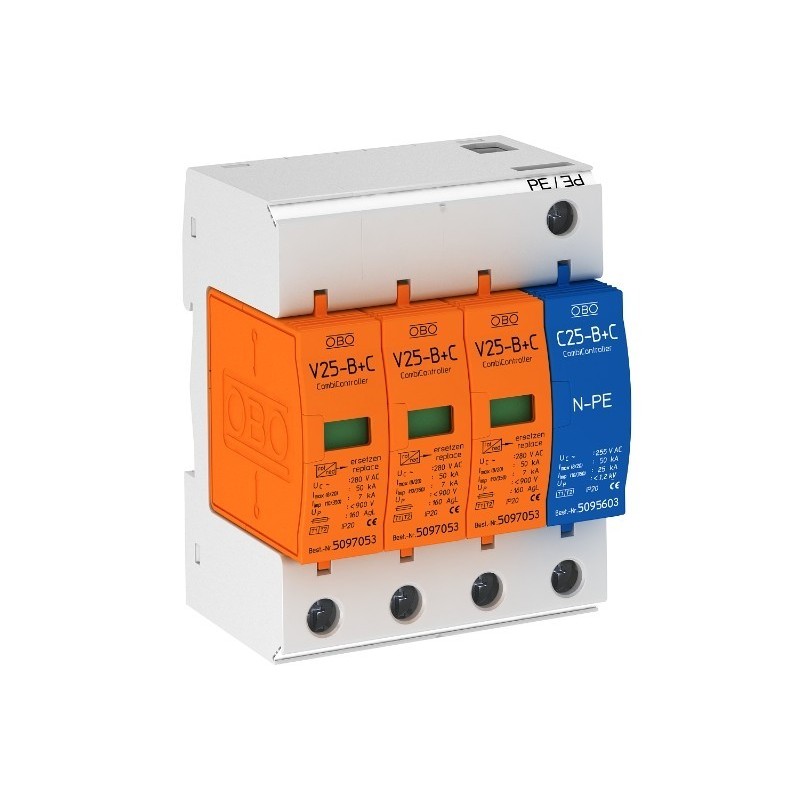

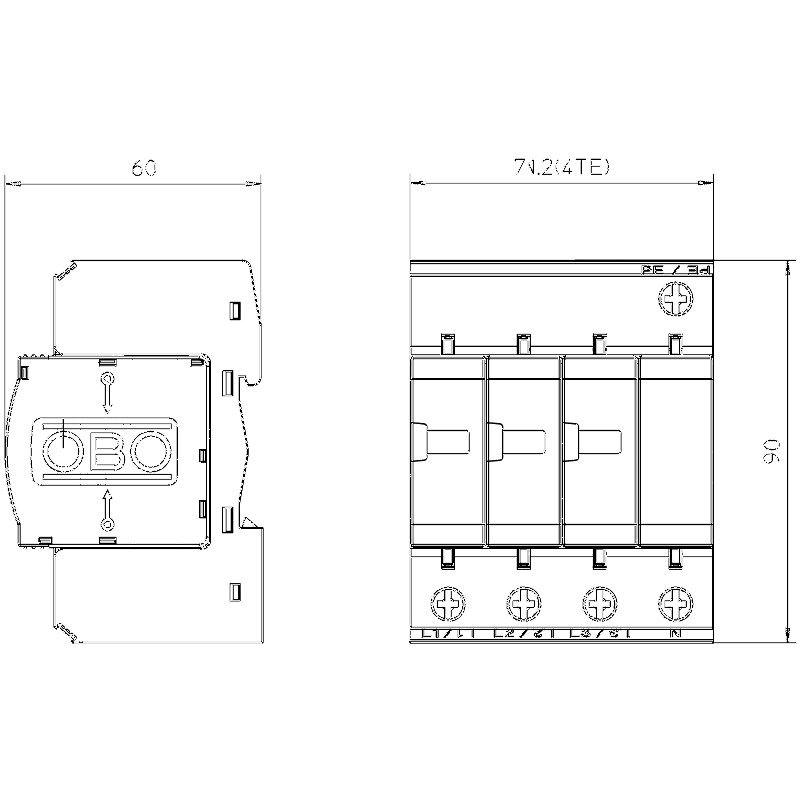

Set di protezione OBO MCD PS4-B+C TT+TNS
Contro fulmini e sovratensioni tipo 1+2
Numero poli: 3+N/PE
Classe: I+II
Tensione nominale: 230V
Massima tensione AC: 255V
Corrente nominale dispersione 8/20 µs : 50kA
Massima corrente nominale di scarica 8/20 µs: 100kA
Impulso corrente da fulmine totale 10/350 μs : 100kA
Potenza massima fusibile: 125A
Sezione attacco flessibile: 10-25mm2
Sezione attacco rigida: 10-50mm2
Sezione attacco più fili: 10-35mm2
Grado di protezione: IP20
Installazione: Guida DIN o barra Omega

Maggiori specifiche in Scheda Tecnica

Scaricatore di sovratensione Lovato
Tipologia di impianto: 230/400 Vac
Tipo/Classe: 1, 2
Numero di poli: 3P+N
Corrente di impiego per polo: 12.5 kA
Corrente nominale:: 20/50 kA
Corrente massima di corto circuito: 50 kA
Ingombro moduli DIN: 4
Tipologia di montaggio: Guida DIN

Maggiori specifiche in scheda tecnica

Scaricatore di sovratensione Arnocanali
Idoneo per quadro di alimentazione monofase
Classe di protezione: T2 per reti TT-TN
Poli: 1(L-N)+1(N-PE)
Tensione massima: 255 Vac
Corrente nominale di scarica (8/20 μs): 20 kA (per polo)
Corrente massima di scarica (8/20 μs): 40 kA (per polo)
Livello di protezione voltaggio: 1,25 kV
Corrente residua: < 1 mA
Corto circuito con protezione massima: 25 kA
Fusibile di protezione: 50 AgG
Grado di protezione: IP20
Indicatore di guasto: Verde/Rosso
Materiale: termoplastica
Ingombro moduli: 2

Immagine puramente indicativa

Scaricatore di sovratensione Lovato
Installazione su guida DIN
Ingombro moduli DIN: 3
Tipo o classe: 2
Tipo di funzionamento funzionamento in corrente continua (DC)
Corrente nominale: 20 kW
Tensione nominale: 1100 Vdc
Corrente massima di scarica 8/20 (L-N/N-PE): 40 kA
Corrente nominale di scarica 8/20 (L-N/N-PE): 20 kA

Maggiori specifiche in scheda tecnica

• Scaricatore di sovratensioni
• Funzionamento: 240V
• Monofase
• Adatta per sistemi di rete: TN, TN-S, IT con N,
• Con indicatore ottico di errore
• Moduli Din: 2

• Scaricatore di sovratensione 1P+N di tipo 2
• Nuova base Multibase con morsetto di collegamento multiplo
• Unità completa, compresa base e superiore, assemblata e pronta per il collegamento
• Testata VDE
• Adatta per sistemi di rete TN e TT
• Modulo di protezione innestabile e separabile dalla base senza bisogno di utensili
• Comprende unità di separazione termica e dinamica
• Con indicatore ottico di errore
• Conducibilità elettrica elevata con lunga durata di vita
• Collegamenti contrassegnati

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 4 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 4 Poli
• Tipo di tensione AC
• Tensione di funzionamento nominale AC  230 / 400
• Tensione massima continuativa (IEC) Uc V 300
• Corrente massima di scarica (IEC) Imax 8/20 (L-N/N-PE) kA 50 / 65
• Corrente nominale di scarica (IEC) In 8/20 (L-N/N-PE) kA 20 / 40
• Interruzione della corrente susseguente di rete (IEC) If (N-PE) rms A 100
• Tempo di intervento ta (L-N/N-PE) ns <25 / 100
• Protezione termic
• Corrente massima di corto circuito (IEC) a 50Hz kA 25 / 50
• Indicazione di stato - funzionamento / fine vita
• Coppia di serraggio terminali max Nm 4.5
• Sezione dei conduttori flessibili max (IEC) mm² 25
• Sezione dei conduttori rigidi max (IEC) mm² 35
• Peso prodotto g 477
• Grado di protezione IP frontale IP20
• Contatto ausiliario per remotizzazione stato
• Corrente nominale a 48V DC A 0.5

Scaricatore di sovratensione in classe C Italweber
Numero dei poli: 3P+N
Tensione Uc: 275 Vac
Corrente di scarica nominale: 20 kA
Corrente di scarica massima: 40 kA
Ingombro moduli DIN: 4
Con varistore e uno spinterometro (tipo 3+1)
Dotato di contatto ausiliario per segnalazione a distanza stato scaricatore
Classe: II
Grado di protezione: IP20

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 2 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 1P+N
• Completo di varistore e spinterometro sostituibili

Scarica le istruzioni dello scaricatore

• Scaricatore di sovratensione 3P+N di tipo 2
• Per sovratensioni tipo 2
• Nuova base Multibase con morsetto di collegamento multiplo
• Unità completa composta da parte inferiore e superiore assemblate e pronte per il collegamento
• Innestabile con unità di separazione dinamica
• Indicatore ottico di funzionamento
• Conducibilità elettrica elevata con lunga durata di vita
• Collegamenti contrassegnati

Scaricatore di sovratensione Weidmuller
Numero dei poli: 3
Tensione nominale: 600 Vdc
Corrente di scarica nominale: 20 kA
Corrente di dispersione massima: 50 kA
Offre protezione da sovratensioni
Tipo: 2
Installazione su guida DIN TS 35
Ingombro moduli DIN: 3
Grado di protezione: IP20
Classe di sovratensione: III

Maggiori specifiche in scheda tecnica

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 2 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 2 Poli
• Varistore sostituibili: Si

Scaricatore di sovratensione 1P+N Dehn
Adatto per reti monofase TT e TN (circuito 1 + 1)
Con contatto di segnalazione a distanza
Tensione nominale: 230 V
Corrente massima di scarica (Imax): 40 kA
Corrente nominale di scarica: 20 kA
Corrente impulsiva di fulmine: 12 kA
SPD secondo EN 61643-11: Tipo 2
Protezione massima da sovraccorrente: 125 A gG
Indicazione di funzionamento/guasto: verde/rosso
Numero delle porte: 1
Ingombro moduli DIN: 2
Grado di protezione: IP20
Omologazioni: KEMA e UL

Maggiori specifiche in scheda tecnica

• Scaricatore di Sovratensione
• Tipo 2
• Cartuccia estraibile
• Ingobro : 4 Moduli Din
• Corrente di scarica IN (8/20MS) 20KA per ogni polo
• Poli protetti : 3P+N
• Completo di varistore e spinterometro sostituibili
• Tipo di tensione AC
• Tensione di funzionamento nominale AC  230 / 400
• Tensione massima continuativa (IEC) Uc V 300
• Corrente massima di scarica (IEC) Imax 8/20 (L-N/N-PE) kA 50 / 65
• Corrente nominale di scarica (IEC) In 8/20 (L-N/N-PE) kA 20 / 40
• Interruzione della corrente susseguente di rete (IEC) If (N-PE) rms A 100
• Tempo di intervento ta (L-N/N-PE) ns <25 / 100
• Protezione termic
• Corrente massima di corto circuito (IEC) a 50Hz kA 25 / 50
• Indicazione di stato - funzionamento / fine vita
• Coppia di serraggio terminali max Nm 4.5
• Sezione dei conduttori flessibili max (IEC) mm² 25
• Sezione dei conduttori rigidi max (IEC) mm² 35
• Peso prodotto g 477
• Grado di protezione IP frontale IP20
• Contatto ausiliario per remotizzazione stato
• Corrente nominale a 48V DC A 0.5

Scaricatore di sovratensione Lovato
Tipologia di impianto: 230/400 Vac
Tipo/Classe: 1, 2
Numero di poli: 1P+N
Corrente di impiego per polo: 12.5 kA
Corrente nominale:: 20/50 kA
Corrente massima di corto circuito: 50 kA
Ingombro moduli DIN: 2
Tipologia di montaggio: Guida DIN

Maggiori specifiche in scheda tecnica

• Limitatore di sovratensione
• Numero di poli : 2 (1P+N)
• TIPO 2
• Massima Corrente di scarica : 10 kA  (N/PE)
• Tensione nominale di impiego : 230 V AC
• Grado di protezione : IP20
• Senza mercurio
• Serie : Resi9
