Multiswitch compatto
Modello: SWP512TS
Ingressi: 5 di cui 4 Satellitari 1 TV
Derivate: 12
Specifiche tecniche in descrizione

• Alimentatore 18V 3A
• 2 inseritori DC bilanciati connettore F Femmina e spina europea
• Corrente massima nominale su ciascun inseritore : 1,5 A
• Bassa perdita di inserzione
• Classe di isolamento II
• Specifiche in descrizione

Convertitore dinamico dLNB Televes 747322
Le funzionalità del satellite Astra19 sul cavo coassiale
Processa i transponders satellitari in un'unica banda IF
Tecnologia dCSS con processori IF
Un solo cavo necessario per l'installazione
Numero User bands: 16
Numero UBs dCSS(SCR II): 8
Numero UBs dCSS/SCR I: 8
Frequenze di allineamento:
1242MHz (SR: 27500) - 1760MHz (SR: 29900)
Intervallo frequenze uscita: 950-2150MHz
Intervallo di frequenze: 10.7-12.75GHz
Configurazione frequenze memorizzabile con software Windows
Alimentazione: 10.5-21VDC
Consumo modalità dinamica: 260mA
Consumo modalità statica: 320mA
Grado di protezione: IP66
Colore: Grigio
Dimensioni: 125x55x105mm
Compatibile con supporto 40mm

Maggiori specifiche in Scheda Tecnica

Ingressi: 4 SAT, 1 TV
Derivate: 6
Per servire fino a 6 utenti Legacy
24 utenti SCR o 96 utenti SCD2 (dCSS) SAT
Banda passante: 950-2150 Mhz; Wideband 250-2400 Mhz
Altre caratteristiche del prodotto in descrizione

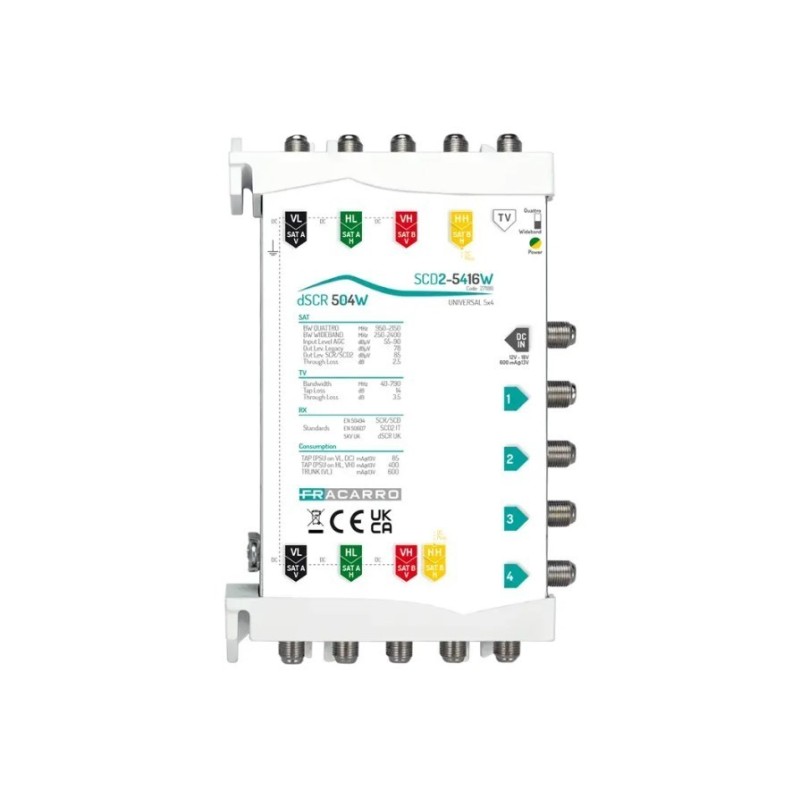

Ingressi : 4
Derivate : 4 per servire fino a 4 utenti Legacy
16 utenti SCR o 64 utenti SCD2 (dCSS)
Banda passante MHz 950-2150
Controllo automatico del guadagno dBµV 60-95
Massimo livello di uscita (per mux) : dBµV
Legacy: 78, SCR/SCD2 (dCSS): 85
Perdita di passaggio dB -2
Isolamento SAT-SAT dB >30
Banda passante SAT MHz 950-2150
Consumo Derivata mA@13V 350
Assorbimento mA@13V PSU su DC-IN o VL: 600; HL, VH o HH pass
Tensione di alimentazione V 10-19
Caratteristiche generali
Dimensioni mm 90x180x22
Temperatura di funzionamento °C -10÷+55

- Adattatore TV/satellitare a 2 fori
- Colore: Nero

• LNB serie UX Universale monoblocco per impianti singoli o multiutenza centralizzati.

• Guadagno : 55 dB

• Filtro LTE integrato

• Uscita con attacco F

• Figura di rumore : 0,3dB

• Distanza orbitale : 6°

8 uscite indipendenti
Figura di Rumore dB 0,3
Guadagno dB 55
Consumo mA 200
Diametro mm 40
Temperatura di funzionamento °C -40 ÷ 60°

Scarica la scheda del prodotto

1 Uscita  indipendente
Figura di Rumore dB 0,3
Guadagno dB 60
Schermatura LTE dBm < -54 @ 1800 MHz
Consumo mA 110
Diametro mm 40
Temperatura di funzionamento °C -40 ÷ 60°

Scarica la scheda del prodotto

Convertitore LNB Offset Televes 747701
Numero uscite: 4
Uscita nera: Vb
Uscita rossa: Va
Uscita gialla: Ha
Uscita verde: Hb
Grado di protezione: IP66
Elevata resistenza alle temperature estreme
Compatibile con supporto 40mm e sistemi multisatellite
Intervallo frequenze: 10.7-12.75GHz
Intervallo frequenze in uscita: 950-2150MHz
Figura di rumore: 0.3dB
Alimentazione: 12-20VDC
Corrente massima: 245mA
Tipo connettori: Femmina

Maggiori specifiche in Scheda Tecnica

Multiswitch Compatto 5 IN (4 Sat + 1 TV)
Guadagno attivo e regolazione separata nelle frequenze (TV e Sat)
Alimentatore Ingressi : 5 (4 Sat + 1 TV)
Derivate: 8
Altre caratteristiche in descrizione

Convertitore LNB singolo universale Televes 7475
Numero uscite: 1
Numero polarità/banda: 4 tipo Ha, Hb, Va, Vb
Intervallo di frequenze: 10.7-12.75GHz
Intervallo di frequenze in uscita: 950-2150MHz
Figura di rumore: 0.3dB
Colore: Arancione
Grado di protezione: IP66
Resistente alle temperature estreme
Alimentazione: 10-20VDC
Tipo alimentazione: Multiswitch o ricevitore
Corrente massima: 110mA
Tipo connettori: Femmina
Diametro: 40mm
Compatibile con supporto 40mm e sistemi multisatellite

Maggiori specifiche in Scheda Tecnica

Multiswitch in cascata 4 IN con grado differente di attenuazione sulle derivate.

Ingressi : 4 Sat

Derivate : 4 Sat

Range frequenze Banda Passante : 950 Mhz - 2150 Mhz

Guadagno : -8dB

Attenuazione di passaggio : -2dB

Consumo Derivata: 35 mA

Dimensioni : 90mm x 70mm x 20mm

Temperatura di esercizio : -10°C  +55°C

Scarica la Scheda Tecnica

Scarica il Manuale

• Giuntacavi F femmina - femmina

Multiswitch compatto
Modello: SWP516TS
Ingressi: 5 di cui 4 Satellitari 1 TV
Derivate: 16
Specifiche tecniche in descrizione

Frequenza d’uscita MHz

Uscita SCR:
1210, 1420, 1680, 2040
Uscita SCD2 (dCSS):
985, 1050, 1115, 1275
1340, 1485, 1550, 1615
1745, 1810, 1875, 1940
Isolamento cross polarizzazione dB > 20
Guadagno dB > 65
Figura di rumore dB 0.7
Uscita SCR (EN50494)
Uscita SCD2 (dCSS) (EN50607)
Return Loss di uscita dB > 10
Connettori tipo F femmina
Temperatura di funzionamento °C -30 – +60
Tensione di alimentazione V 11,5-19
Massimo Consumo mA 360

Scarica la scheda del prodotto
