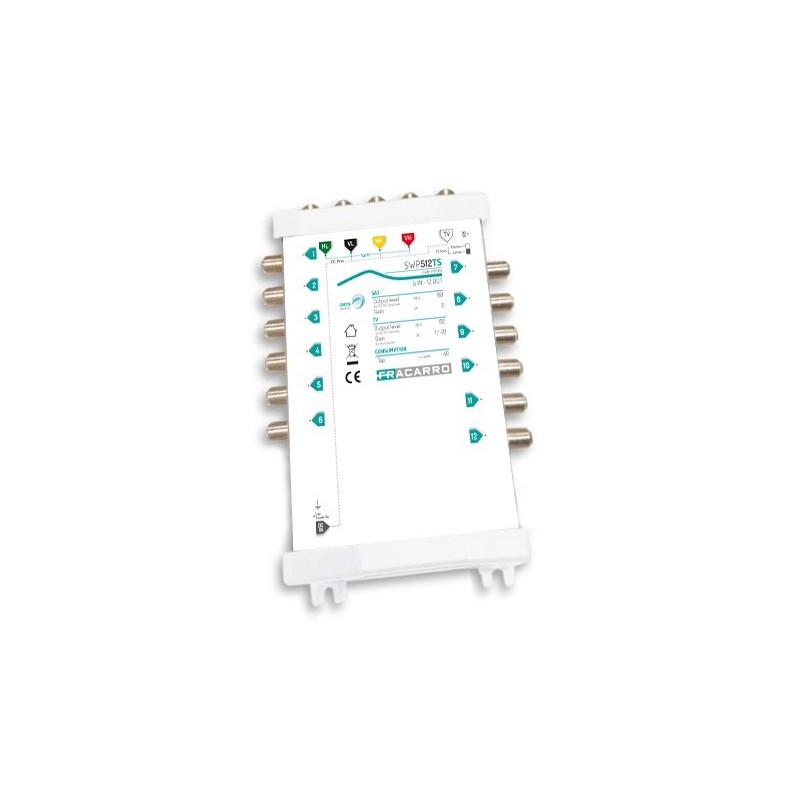

Multiswitch compatto
Modello: SWP512TS
Ingressi: 5 di cui 4 Satellitari 1 TV
Derivate: 12
Specifiche tecniche in descrizione
Pagamenti sicuri al 100%
Spedizioni rapide e veloci
Reso facile entro 14 giorni
SATELLITARE
Banda passante MHz 950-2300
Guadagno con pendenza positiva dB -3/1
Massimo livello di uscita (-35dBc 2 toni) dBµV 100
Isolamento SAT-SAT dB >30
TV
Banda passante:
Passivo: 5-862 MHz
Attivo: 47-862 MHz
Guadagno attivo dB 0
Guadagno passivo dB -20
Massimo livello di uscita (-35dBc 2 toni) dBµV
Guadagno TV attivo: 92
Canale di ritorno
Banda passante TV passivo: 5-65 MHz
Consumo Derivata mA 40
Assorbimento
Attivo: 160 mA 13 V
TV Passivo interamente alimentato dal ricevitore
Massimo assorbimento LNB
TV passivo: 1500 mA
TV attivo: 1340 mA
Caratteristiche generali
Dimensioni mm 170x130x40
Dimensioni alimentatore mm 90x70x45
Specifiche tecniche
Alimentatore di tipo switching Fracarro
Alimentatore stabilizzato
Tensione in uscita: 12 V
Tensione di alimentazione: 230 Vac
Tipologia spina: C
Numero di ingressi: 1
Numero di uscite: 2
Corrente erogata: 200 mA
Connettori F in banda TV: 47-862 MHz
Parte RF schermata per prevenire qualsiasi tipo di interferenze
Protetto dai corto circuiti
Maggiori specifiche in scheda tecnica
Multiswitch SCD2 (dCSS) in cascata
5 ingressi con CAG (controllo automatico del guadagno)
Tipologia ingressi: 4 ingressi satellite e 1 ingresso TV
Ingresso TV passivo per miscelare i segnali DTT e Satellite in distribuzione
4 uscite derivate con 16 frequenze ciascuna per 4 utenti legacy
Perdita di passaggio bassa: - 2.5 dB (SAT) e -3.5 dB (TV)
Autodetection della modalità di funzionamento
Alimentazione con connettore DC-IN a 12-18 V
Da linea VL o da decoder
Frequenze SKY Italia e SKY UK
Banda passante TV: 40 - 790 MHz
Banda passante SAT: 950 - 2150 MHz
Guadagno passivo TV dB -14
Dimensioni: 180x109x31 mm
Maggiori specifiche in scheda tecnica
8 uscite indipendenti
Figura di Rumore dB 0,3
Guadagno dB 55
Consumo mA 200
Diametro mm 40
Temperatura di funzionamento °C -40 ÷ 60°
Modulatore HD DVB-T Televes
HDMI: 2, un ingresso e un'uscita
Numero di ingressi USB: 2
Riproduzione video loop tramite porta USB (formato .TS)
Aggiornamento del firmware tramite USB
Adatto per la codifica di un segnale audio e video digitale (HDMI)
Codifica video in formato MPEG-4 (H.264)
Codifica di alta qualità tramite Variable Bit Rate
Codifica segnali HDMI in segnali FullHD, in un canale televisivo digitale DVB-T
Il segnale digitale proviene da una sorgente esterna SD/HD:
- ricevitore satellitare, DVR/NVR, DVD, CCTV, ecc.
Con passante HDMI per collegare il segnale di ingresso alla TV o Monitor
Il canale generato dall'HDMI è miscelabile con il segnale DT
Configurabile con App "H-Mod" a partire da Android 6.0 e iOS 13 o superiori
Compatibile con risoluzioni fino a 1080p a 60 fps
Risoluzioni supportate in uscita: 1080p, 720p, 576p e 480p
Rileva automaticamente la risoluzione d'ingresso
Bit Rate Audio: 192 kbps
Maggiori specifiche in scheda tecnica
Convertitore dinamico dLNB Televes 747322
Le funzionalità del satellite Astra19 sul cavo coassiale
Processa i transponders satellitari in un'unica banda IF
Tecnologia dCSS con processori IF
Un solo cavo necessario per l'installazione
Numero User bands: 16
Numero UBs dCSS(SCR II): 8
Numero UBs dCSS/SCR I: 8
Frequenze di allineamento:
1242MHz (SR: 27500) - 1760MHz (SR: 29900)
Intervallo frequenze uscita: 950-2150MHz
Intervallo di frequenze: 10.7-12.75GHz
Configurazione frequenze memorizzabile con software Windows
Alimentazione: 10.5-21VDC
Consumo modalità dinamica: 260mA
Consumo modalità statica: 320mA
Grado di protezione: IP66
Colore: Grigio
Dimensioni: 125x55x105mm
Compatibile con supporto 40mm
Maggiori specifiche in Scheda Tecnica
Frequenza d’uscita MHz
Uscita SCR:
1210, 1420, 1680, 2040
Uscita SCD2 (dCSS):
985, 1050, 1115, 1275
1340, 1485, 1550, 1615
1745, 1810, 1875, 1940
Isolamento cross polarizzazione dB > 20
Guadagno dB > 65
Figura di rumore dB 0.7
Uscita SCR (EN50494)
Uscita SCD2 (dCSS) (EN50607)
Return Loss di uscita dB > 10
Connettori tipo F femmina
Temperatura di funzionamento °C -30 – +60
Tensione di alimentazione V 11,5-19
Massimo Consumo mA 360
Multiswitch Compatto 5 IN (4 Sat + 1 TV)
Guadagno attivo e regolazione separata nelle frequenze (TV e Sat)
Alimentatore Ingressi : 5 (4 Sat + 1 TV)
Derivate: 8
Altre caratteristiche in descrizione
Multiswitch in cascata 4 IN con grado differente di attenuazione sulle derivate.
Ingressi : 4 Sat
Derivate : 4 Sat
Range frequenze Banda Passante : 950 Mhz - 2150 Mhz
Guadagno : 0dB
Attenuazione di passaggio : -2dB
Consumo Derivata: 35 mA
Dimensioni : 90mm x 70mm x 20mm
Temperatura di esercizio : -10°C +55°C
Ingressi : 4
Derivate : 4 per servire fino a 4 utenti Legacy
16 utenti SCR o 64 utenti SCD2 (dCSS)
Banda passante MHz 950-2150
Controllo automatico del guadagno dBµV 60-95
Massimo livello di uscita (per mux) : dBµV
Legacy: 78, SCR/SCD2 (dCSS): 85
Perdita di passaggio dB -2
Isolamento SAT-SAT dB >30
Banda passante SAT MHz 950-2150
Consumo Derivata mA@13V 350
Assorbimento mA@13V PSU su DC-IN o VL: 600; HL, VH o HH pass
Tensione di alimentazione V 10-19
Caratteristiche generali
Dimensioni mm 90x180x22
Temperatura di funzionamento °C -10÷+55
Convertitore LNB Offset Televes 747701
Numero uscite: 4
Uscita nera: Vb
Uscita rossa: Va
Uscita gialla: Ha
Uscita verde: Hb
Grado di protezione: IP66
Elevata resistenza alle temperature estreme
Compatibile con supporto 40mm e sistemi multisatellite
Intervallo frequenze: 10.7-12.75GHz
Intervallo frequenze in uscita: 950-2150MHz
Figura di rumore: 0.3dB
Alimentazione: 12-20VDC
Corrente massima: 245mA
Tipo connettori: Femmina
Maggiori specifiche in Scheda Tecnica
