RELE' COMMUTATORE  A IMPULSI SERIE 26 FINDER 26048230

• Morsetti a VITE
• Bobina AC
• Montaggio a pannello
• Contatti senza Cadmio
• Brevetto Italiano

BOBINA 220V 2 CONTATTI

CARATTERISTICHE
Alimentazione 230V c.a. 50/60 Hz
Contatti 10 A / 250 V c.a.
Funzionamento sequenziale – meccanico
Contatti disponibili: 1 contatto 2 sequenze
Installazione a pannello/incasso libero
Predisposizione fori per fissaggio con viti
Dimensioni (LxPxH) 45 x 22 x 45 mm

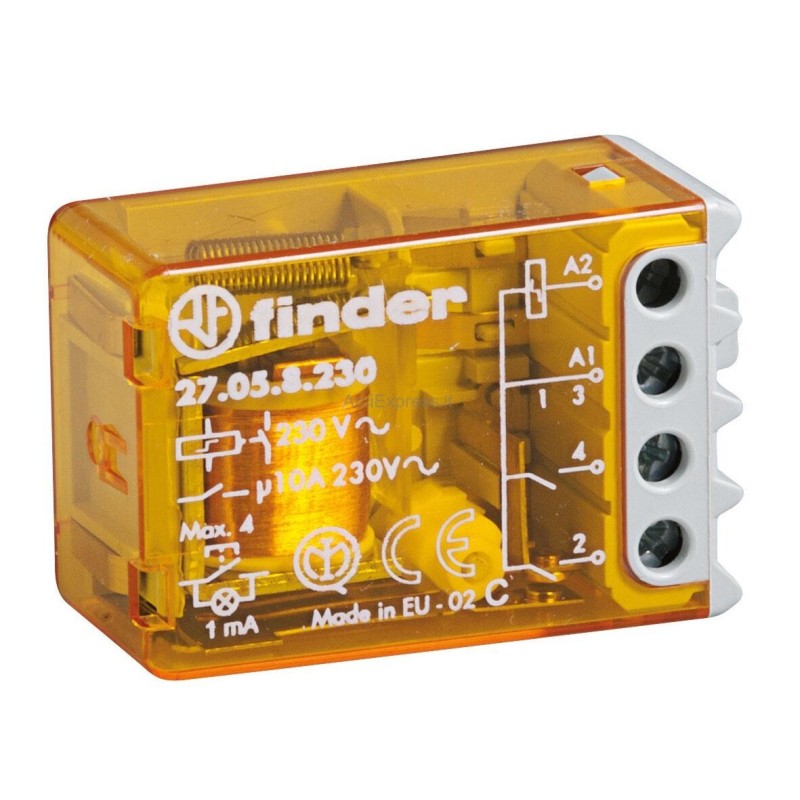

Relé ad impulsi commutatore Finder
Tensione di alimentazione: 230 V
Deviatore 4 sequenze 2 NO
Numero di contatti: 2
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Circuito bobina e contatti separati
Bobina AC
Adatto per comando/controllo luci
Contatti senza Cadmio

Immagine puramente indicativa

Relè attuatore Urmet
Sistema: 2Voice
Numero dei moduli DIN: 6
Tensione di alimentazione: 230 Vac
Consumo massimo: 30 mA
Potenza max sul contatto del relè: 30Vdc 5A
Consente l'attivazione di servizi supplementari come ad esempio:
- Accensione luci in seguito all'apertura della porta

Uscita 1 contatto
Contatto Normalmente aperto
Portata contatto : 16A
Collegamento con cavi fino a 6 mmq
Campo di regolazione 0-1000 Lux
Doppia scala di regolazione
Selettore per funzionamento: sempre ON - sempre OFF
Trimmer di regolazione soglia di intervento
Ritardo all’accensione/spegnimento per evitare false commutazioni:
Ritardo accensione: 15 secondi
Ritardo spegnimento : 30 secondi
LED di segnalazione stato di funzionamento
Relè senza Cadmio
Dimensioni DIN (L x P x H) : 17,5 x 60 X 90 mm

SONDA ESTERNA

Sonda esterna con fotodiodo di precisione senza Cadmio
Involucro opalino anti UV
Grado di protezione IP65
Dimensioni sonda (LxPxH): 28 x 48 x 56 mm

• Frequenza nominale 50/60 Hz
• Tensione nominale d'impiego c.a. 250 V
• Tensione nominale d'isolamento 250 V
• Tensione del circuito di comando in CA 230 V
• Tensione del circuito di comando in CC 110 V
• Capacità 16 A
• Assorbimento all'attrazione 25 VA
• Potenza dissipata totale 1,2 W
• Profondità del prodotto installato 63 mm
• Altezza del prodotto installato 83 mm
• Larghezza prodotto installato 17,5 mm
• Tipo di connessione a vite
• Numero di contatti 1
• Tipo di contatto 1NO
• Tipo di relè bistabile elettromeccanico
• Grado di protezione dell’involucro IP20
• Ingombro : 1 Modulo

• Accessorio per relè 1 modulo
• Contatti : 1NO + 1NC
• Ingombro : 1/2 modulo DIN
• Serie : Btdin

Scarica le istruzioni

• Modulo centrale Quid tapparelle
• Numero di ingressi :  2 per pulsante NO
• Numero di uscite : 6 per modulo relè tapparelle Quid 03996
• Alimentazione : 220-240 V 50/60 Hz
• Installazione : in scatole di derivazione o portafrutto
• Tensione nominale di alimentazione: 220 – 240 V~ 50/60 Hz.
• Comando : mediante pulsante doppio interbloccato o non interbloccato.
• Gruppi di tapparelle comandabili : max 3
• Numero tapparelle collegabili: max 20
• Numero livelli di gruppo: max 3
• Lunghezza max dei cavi per ogni tratta: 50 m

Scarica il foglio istruzioni

Tensione nominale ausiliaria AC VAC 100…240
Tensione nominale ausiliaria DC VCC 110…250
Potenza Assorbita max VA 3.5
Potenza massima dissipata w 1.2
Ingressi di misura della tensione : )
fase-fase VAC 690
fase-neutro VAC 400
Campo di misura :
fase-fase VAC 20…830
fase-neutro VAC 10…480
Metodo misura ingressi di tensione Vero RMS
Corrente nominale (Ie) UN 5
Campo di misura 0,01…6
Metodo misura TRMS
Sovraccaricabilità +20% Ie da TA esterno con secondario 5A
Interfaccia seriale RS485
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso (Uimp) kV 9.5
Tensione di tenuta alla frequenza di esercizio kV 5.2
Tipo custodia : Poliammide
Attacchi Fissi
Sezione conduttori :  da  mm² 0.2 a mm² 4
Grado di protezione IP30

Relè temporizzatore ad innesto multifunzione
Montaggio su barra 35mm tramite zoccolo serie 94
Dotato di 3 contatti da 10A
Dotato di 7 scale con tempi da 0.05s a 100h
Corrente nominale dei contatti: 10A
Max corrente istantanea dei contatti : 20A
Tensione nominale dei contatti: 250V
Tensione di alimentazione in V AC : 230V/240V
Categoria di protezione : IP40
Clicca su descrizioni per altri dettagli

• Elemento Crepuscolare
• Compatibile con: Relè Crepuscolare Finder 11.91
• Non Compatibile con: 11.01 e 11.71
• Polarizzato: No
• Isolamento: Doppio
• Grado di Protezione: IP65
• Dimensioni: 53x32,3mm

Relè crepuscolare modulare Finder 11.31.8.230.0000
Larghezza 17.5 mm
1 polo, 16 A
Tipo di alimentazione: AC (50/60hz)
Tensione di alimentazione : 120...230V

Contatore di energia da barra DIN Energy-230

• Visualizza i consumi di energia attiva in sistemi monofase, suddivisi per fasce orarie, come prescritto dall'autorità per l'energia elettrica.
• Visualizzare le misure dell'energia totale, dell'energia parziale totale e dell'energia parziale per ogni singola fascia oraria.
• Alimentazione : 230V AC - 50/60Hz
• Montaggio: Su barra DIN
• Tensione max: 230 V
• Corrente max: 40A (inserzione diretta)
• Display: LCD retroilluminato
• Risoluzione della misura: 0,1 kWh
• Contatore: 3x6 cifre
• Dimensioni: 2 moduli DIN

Relè crepuscolare doppia uscita
Regola l'accensione lampade in base alla luminosità ambientale.
Dotato di 1 contatto Normalmente aperto da 16A
Interruzione unipolare
Possibilità di regolazione della sensibilità da 1 a 80 lux
Dotato di circuito con trasformatore di isolamento
Compatibile con lampade ad accensione fino a 10 minuti
Disponibili per alimentazione 230 e 120 V AC (50/60 Hz)
Grado di protezione : IP54
Clicca su descrizione per scoprire altre informazioni sul prodotto

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  150/5A per  cavi Ø23mm
