• Relè ad impulsi elettronico silenzioso e relè ad impulsi temporizzato (10 min),
• Adatti per impianti a 3 e 4 fili, con riconoscimento automatico,
• Impulso di comando: continuo,
• Lunga durata meccanica ed elettrica, più silenziosi rispetto ai relè elettromeccanici,
• Montaggio come falso polo, compatibile con sistemi civili
• (BTicino: Axolute, Matix, Living e Magic, Gewiss: GW24, Vimar: Plana e Idea …)

Tensione nominale ausiliaria AC VAC 100…240
Tensione nominale ausiliaria DC VCC 110…250
Potenza Assorbita max VA 3.5
Potenza massima dissipata w 1.2
Ingressi di misura della tensione : )
fase-fase VAC 690
fase-neutro VAC 400
Campo di misura :
fase-fase VAC 20…830
fase-neutro VAC 10…480
Metodo misura ingressi di tensione Vero RMS
Corrente nominale (Ie) UN 5
Campo di misura 0,01…6
Metodo misura TRMS
Sovraccaricabilità +20% Ie da TA esterno con secondario 5A
Interfaccia seriale RS485
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso (Uimp) kV 9.5
Tensione di tenuta alla frequenza di esercizio kV 5.2
Tipo custodia : Poliammide
Attacchi Fissi
Sezione conduttori :  da  mm² 0.2 a mm² 4
Grado di protezione IP30

Relè monostabile BTicino
Corrente nominale: 16 A
Tensione nominale: 230 Vac
Tipologia contatti: 2NO+2NC
Grado di protezione: IP20

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  150/5A per  cavi Ø23mm

Uscita 1 contatto
Contatto Normalmente aperto
Portata contatto : 16A
Collegamento con cavi fino a 6 mmq
Campo di regolazione 0-1000 Lux
Doppia scala di regolazione
Selettore per funzionamento: sempre ON - sempre OFF
Trimmer di regolazione soglia di intervento
Ritardo all’accensione/spegnimento per evitare false commutazioni:
Ritardo accensione: 15 secondi
Ritardo spegnimento : 30 secondi
LED di segnalazione stato di funzionamento
Relè senza Cadmio
Dimensioni DIN (L x P x H) : 17,5 x 60 X 90 mm

SONDA ESTERNA

Sonda esterna con fotodiodo di precisione senza Cadmio
Involucro opalino anti UV
Grado di protezione IP65
Dimensioni sonda (LxPxH): 28 x 48 x 56 mm

• Contatore di energia Trifase con o senza Neutro
• Inserzione tramite TA
• 1 Uscita digitale programmabile
• Multimisura
• Tensione nominale di alimentazione:  380...415VAC (L-L)
• Limite di funzionamento:  323...456VAC (L-L)
• Contatore con display LCD multifunzione
• LED metrologico lampeggiante per indicazione consumo energia
• Misura energie parziali azzerabili
• 2 uscite statiche programmabili

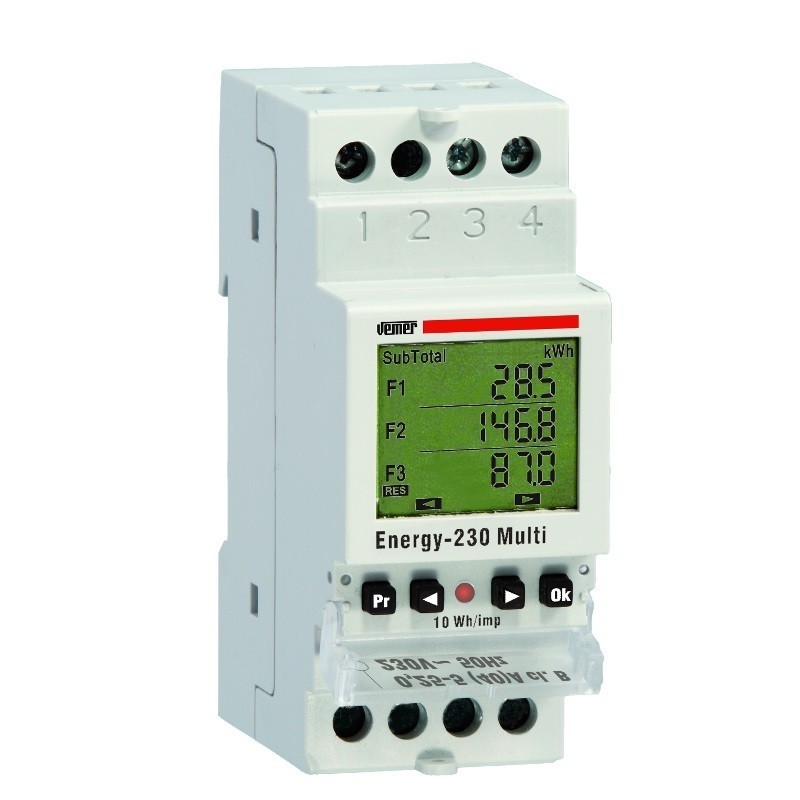

• Contatore di Energia Monofase
• Display LCD
• Assorbimento : 40A
• Inserzione diretta
• Ingombro : 1 Modulo Din

RELE' INTERRUTTORE A IMPULSI SERIE 27 FINDER 27018230

• Morsetti a bussola
• Bobina AC
• Montaggio a pannello
• Contatti senza Cadmio
• Brevetto Italiano

BOBINA 220V 1 CONTATTO

Relé ad impulsi unipolare Finder
Tensione di alimentazione: 24 V
Numero di contatti: 1
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Tipologia di alimentazione: Bobina AC
Adatto per comando/controllo luci
Contatti senza Cadmio

Immagine puramente indicativa

RELE' COMMUTATORE  A IMPULSI SERIE 27 EVO FINDER 27258230

-Collegamento con 15 pulsanti
luminosi senza condensatore
- limitatore della potenza bobina

• Morsetti a bussola
• Bobina AC
• Montaggio a pannello
• Contatti senza Cadmio
• Brevetto Italiano

BOBINA 220V 2 CONTATTI

• Accessorio per relè 2 modulo
• Contatti : 1NO + 1NC
• Ingombro : 1/2 modulo DIN
• Serie : Btdin

Scarica le istruzioni

CARATTERISTICHE
Alimentazione 230V c.a. 50/60 Hz
Contatti 10 A / 250 V c.a.
Funzionamento sequenziale – meccanico
Contatti disponibili: 1 contatto 2 sequenze
Installazione a pannello/incasso libero
Predisposizione fori per fissaggio con viti
Dimensioni (LxPxH) 35 x 22 x 45 mm
Predisposto per inserimento Condensatore

• Rele' ad impulsi Interruttore
• Ingombro : 1 Modulo
• Aggancio : Barra din
• Bipolare
• Alimentazione : 220V

Relè impulsi elettromeccanico
Predisposizione condensatore 230V c.a.
Alimentazione 230 V c.a. 50/60 Hz
Contatti 10 A / 250 V c.a.
Funzionamento sequenziale – meccanico
Contatti disponibili: 2 contatti 4 sequenze
Installazione a pannello/incasso libero
Predisposizione fori per fissaggio con viti
Predisposizione per montaggio condensatore inglobato
Dimensioni (LxPxH) 35 x 22 x 45 mm

RELE' AD IMPULSI (PASSO-PASSO) INTERRUTTORE FINDER SERIE 27 EVO 27218230

Collegamento con 15 pulsanti luminosi senza condensatore-

limitatore della potenza bobina

• Morsetti a bussola
• Bobina AC
• Montaggio a pannello
• Contatti senza Cadmio
• Brevetto Italiano

BOBINA 220V 1 CONTATTO

• Tensione nominale di alimentazione: 1,5 V (batteria stilo AA (LR6) non fornita)
• Range di frequenza: 2400-2483,5 MHz.
• N° morsetti contatto filare : 2
• Da abbinare al magnete in dotazione
• 1 tasto frontale per configurazione
• 1 Led bicolore di segnalazione Stato
• Configurazione da App View Wireless per sistema Bluetooth technology

Scarica il manuale installazione
