SONDA UNIPOLARE SN1

Sono sonde unipolari che trovano impiego nel controllo di

livello nei pozzi o nei serbatoi di accumulo. Constano di un

elettrodo in acciaio inossidabile AISI 303, di un

portaelettrodo in materiale plastico (PPOX) e di un

pressacavo.

Un anello di tenuta e il serraggio del pressacavo PG7

impediscono l'ingresso dell'acqua al morsetto di attacco del

cavo e la conseguente ossidazione.

Collegamento cavi: a vite.

Per una perfetta tenuta il cavo di collegamento deve avere

diametro esterno compreso fra 2,5 e 6mm.

Sezione massima cavo di collegamento: 2,5mm2.

Temperatura massima d'impiego: +60°C.

Applicazioni: serbatoi e pozzi profondi.

Angolo di attivazione: ±45 gradi
Contrappeso esterno in acciaio inox AISI 316 incluso
Materiale del corpo galleggiante: polipropilene
Cavo PVC certificato sanitario ACS + AD8
Microswitch con contatto in scambio:  10 (8)A 250VAC
Frequenza: 50-60Hz
Profondità di installazione massima: 30 metri
Pressione massima: 3 bar
Grado di protezione: IP68
Lunghezza cavo 10 metri
Sezione cavo : 3x1mmq

• angolo di attivazione: ±30°
• contrappeso esterno in acciaio inox AISI 316 incluso
• materiale del corpo galleggiante: polipropilene
• cavo PVC certificato sanitario ACS + AD8
• microswitch con contatto in scambio:  10 (8)A 250VAC 50-60Hz
• profondità di installazione massima: 20m
• pressione massima: 2bar
• grado di protezione: IP68
• Lunghezza cavo 5Mt
• Sezione cavo : 3x1mmq

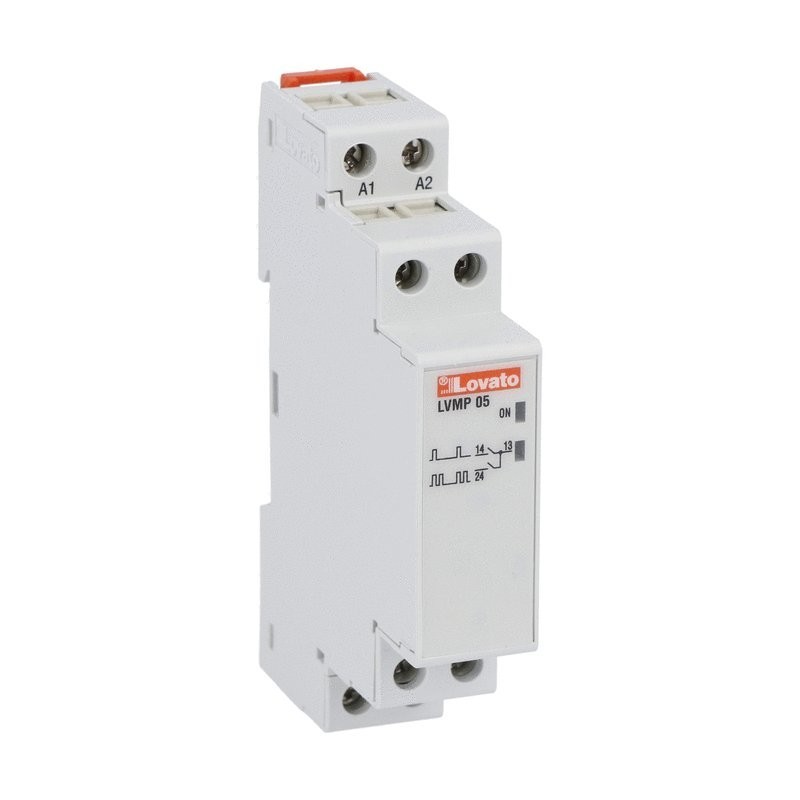

Relè alternanza motori Lovato
Installazione su Guida DIN
Ingombro moduli: 3
Uscite: 2
Tensione in alimentazione ausiliaria: 24 Vac
Tensione nominale (IEC): 250 Vac
Massima tensione di commutazione: 400 Vac
Contatti: 1 Normalmente aperto
Dispone di 2 led di segnalazione:
- Verde per segnalare l'accensione
- Rosso per segnalare lo stato del relè
Grado di protezione (frontale/terminali): IP40/IP20

Maggiori specifiche in scheda tecnica

RELE'  DI LIVELLO MONOTENSIONE 24V

Modulo di espansione ingressi/uscite
Adatto per modulo KPM30
Possibilità di comando:
- attuatori elettrotermici, servomotori per valvole di zona, deumidificazione
Installazione su guida DIN
Ingombro moduli DIN: 4
Alimentazione: 28 Vdc e 24 Vac
Separare l’alimentazione dell’espansione KPM35 da altri dispositivi elettrici
Assorbimento: 15 VA
Morsettiera: con connettori maschio/femmina estraibili
Sezione cavo: da 0.5 mmq a 2,5 mmq
CPU: singolo processore a 8 bit con una frequenza di 4,91 MHz
Tempi di ritardo azionamenti: 0,5 secondi
Conversione analogica: A/D converter a 10 bit CPU built-in
Sensori: 4 di tipo NTC
Tensione: 0/1 Vdc o 0/5 Vdc
Corrente: 0 - 20 mA o 4 - 20 mA
Costante di tempo ingressi: 1 s
Resistenza interna ingressi da 0 a 20 mA: 100 Ohm
Uscite: 1 (0/10 Vdc)
Carico massimo applicabile: 1000 Ohm (10mA)
Grado di protezione: IP20 (IP40 sul frontalino)
Colore: Grigio RAL 7035

Maggiori specifiche in scheda tecnica

Galleggiante di ricambio per pompe DAB
Compatibile con sistema SOCCORRER
Lunghezza cavo: 10m

Caratteristiche di impiego

– impiego con 3 sonde di rilevamento (MIN, MAX e COM)

– sensibilità regolabile: 2,5...50kOhm

– selettore d’impostazione svuotamento o riempimento con sicurezza logica positiva

– doppio isolamento tra alimentazione, sonde e relè di uscita

– regolazione ritardo segnale sonda: 1...10s oppure ritardo avviamento pompa: 0...300s

– LED verde di segnalazione alimentazione

– LED rosso di stato relè di uscita

– contenitore modulare DIN 43880 (3 moduli)

– grado di protezione: IP40 sul fronte  IP20 morsetti

- Tensione di alimentazione : 110/127V Oppure 380/415V

Kit di connettori estraibili Giacomini
Adatti per modulo di espansione KMP35

Relè di misura e controllo livelli Schneider
Installazione: su guida DIN
Rileva automaticamente valori elettrici anomali
Gestisce automaticamente gli spegnimenti e informazioni su errori
Tensione nominale: 24 - 230 Vac
Capacità di commutazione in VA: 2000 VA
Tensione massima di commutazione: 250 Vac
Dotato di 1 contatto di commutazione SPDT
Corrente massima di commutazione: 8 A
Relè modulare a 3 fasi
Completo di coperchio trasparente per evitare tocchi involontari

Maggiori specifiche in scheda tecnica

• Portaelettrodo bipolare
• Un polo collegato all' elettrodo e uno per la massa collegato direttamente al supporto filettato in acciaio.
• Adatto per serbatoi in metallo e attacco filettato G3,8"
• Elettrodo non compreso

Modulo di sicurezza per alimentazione ausiliaria
Alimentazione: 24VAC/DC
Frequenza: 50/60 Hz
Numero di ingressi: 2
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1
Protezione IP: IP40
Protezione da corto circuiti
Numero di uscite NA: 3
Numero di uscite NC: 1

• Elettrodo a 1 sonda
• Lunghezza 500 mm
• Attacco filettato 3/8'' gas
• Pressione Massima 10 kg/cm2
• Temperature massima 180°c
• Materiale : Acciaio
• Raccordo di fissaggio con testa esagonale

• Lunghezza : 1 mt
• Temperatura Massima di funzionamento : 180 gradi
• Materiale : Acciaio Inox

072.11 SONDA DA PAVIMENTO, ANTIALLAGAMENTO

Ideale per il controllo di presenza acqua a pavimento

- Lunghezza di spelatura del cavo 9 mm

- Distanza tra pavimento ed elettrodi 1 mm

- Diametro della vite per il fissaggio a pavimento Max M5

- Diametro massimo del cavo 10 mm

- Massima lunghezza del cavo tra sonda e relè 200 m (100nF/Km)

- Temperatura massima del liquido +100°C

Scarica il manuale di istruzioni

Relè alternanza motori Lovato
Installazione su Guida DIN
Ingombro moduli: 3
Uscite: 2
Tensione in alimentazione ausiliaria: 220 - 240 Vac
Tensione nominale (IEC): 250 Vac
Massima tensione di commutazione: 400 Vac
Contatti: 1 Normalmente aperto
Dispone di 2 led di segnalazione:
- Verde per segnalare l'accensione
- Rosso per segnalare lo stato del relè
Grado di protezione (frontale/terminali): IP40/IP20

Maggiori specifiche in scheda tecnica
