Ripartitore di potenza bipolare Lovato
Numero dei poli: 2
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 100 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4100
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 100A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 2x25mm2
Sezione nominale uscita: 5x6mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Dimensioni: 72x97x52mm
Ingombro moduli: 4
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

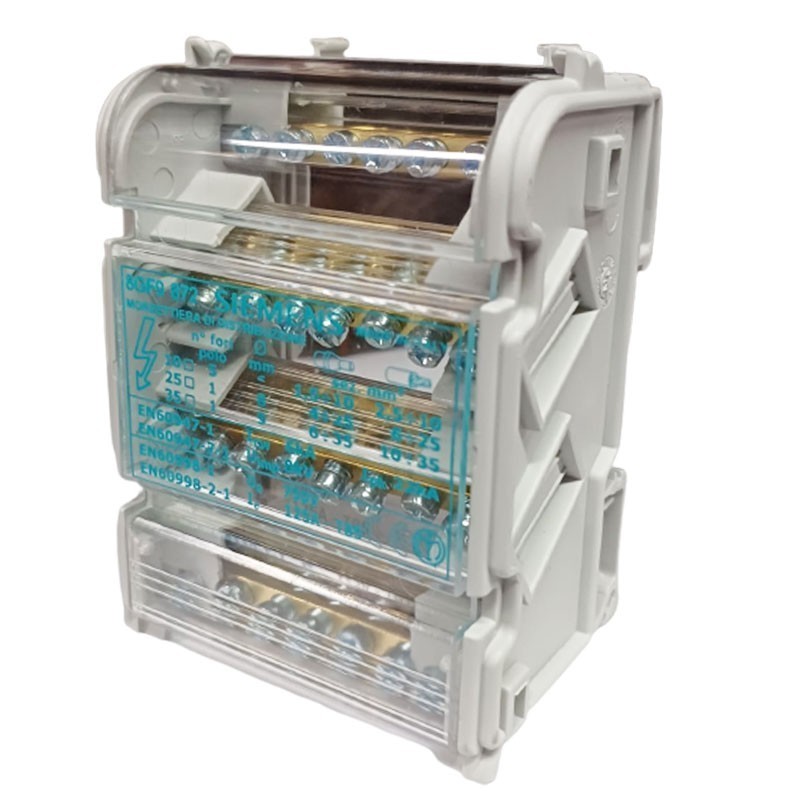

Morsettiera di distribuzione Siemens
Numero dei poli: 4
Portata: 125 A
Corrente nominale ammissibile di breve durata (Icw): fino a 6 kA
Corrente nominale di picco (Ipk): fino a 22 kA
11 fori per polo
Contatti protetti
Installazione diretta su guida DIN

Immagine puramente indicativa

Ripartitore modulare
Morsetti: 11
Morsetti per conduttori:
Da 70 a 120 mmq: 1
Da 2,5 a 10 mmq: 4
Da 10 a 25 mmq: 6
Portata: 250 A
Ingombro moduli: 2
Collegamento con o senza puntali Starfix
Installazione: Su guida DIN

Morsetto di Distribuzione Bipolare
Schermo isolante per ogni barretta di ottone
Barra in Ottone
Viti in acciaio zincato con taglio combinato
Coperchio Policarbonato trasparente autoestinguente
Dimensioni 52 - 49 - 72
Numero e diametro fori 2 fori da Ø 7,5 m / 5 fori da Ø 5,4 m
Sezione nominale mm² 25.
Capacità di connessione foro da Ø 7,5 mm
Conduttori flessibili mm² 10 ÷ 25
Conduttori rigidi mm² 10 ÷ 25
Lunghezza spelatura in mm 13

Ripartitore di potenza unipolare Lovato
Numero dei poli: 1
Numero dei terminali: 12
Tensione nominale di isolamento: 1000 V
Corrente convenzionale termica in aria libera: 255 A
Corrente nominale di picco: 51 kA
Corrente nominale di breve durata: 24.5 kA
Corrente di corto circuito: 10 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Tensione nominale 230V
• Tensione nominale d'isolamento 400 V
• Colore : blu
• Materiale : Poliammide
• Profondità del prodotto installato 34 mm
• Altezza del prodotto installato 33 mm
• Lunghezza 75 mm
• Larghezza prodotto installato 75 mm
• Grado di protezione dell’involucro : IP2X

Morsettiera di distribuzione Schneider
Numero dei poli: 4
Compatibile con la serie PrismaSeT P e G
Serie dell'articolo: Linergy
Tensione di impiego nominale: 440 Vac
Corrente di impiego nominale: 400 A
Tensione nominale di tenuta ad impulso: 8 kV
Sezione condotto sbarre: 32x5 mm
Dimensioni (LxHxP): 235x470x115 mm

Maggiori specifiche in scheda tecnica

Morsettiera quadripolare Cabur QBLOK4124
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 125A
Tensione impulsiva nominale: 8 kV
Sezione nominale ingresso: 2x35mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 7
Colore: Grigio
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

• Numero di Poli : 1
• Corrente Massima : 250A
• Profondità del prodotto installato 50 mm
• Altezza del prodotto installato 95 mm
• Larghezza prodotto installato 45 mm
• Numero di connessioni : 12

Ripartitore modulare
Morsetti: 13
Morsetti per conduttori:
Da 25.5 a 50 mmq: 1
Da 1,5 a 6 mmq: 7
Da 6 a 16 mmq: 2
Da 10 a 25 mmq: 3
Portata: 160 A
Ingombro moduli: 2
Collegamento con o senza puntali Starfix
Installazione: Su guida DIN

Ripartitore di potenza quadripolare Lovato
Numero dei poli: 4
Numero dei terminali: 15
Tensione nominale di isolamento: 500 V
Corrente convenzionale termica in aria libera: 125 A
Corrente nominale di picco: 20 kA
Corrente nominale di breve durata: 4.5 kA
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Morsettiera Tetrapolare
• 11 Fori
• Corrente : 125A
• Dimensioni 45 x109x 98 mm
• Numero e dimensione dei fori : 15 fori (2x d. 6mm - 9 d. 5,3mm)

Morsettiera quadripolare Cabur QBLOK4161N
Installazione: Guida DIN
Tensione massima AC/DC: 500V
Corrente massima nominale: 160A
Tensione impulsiva nominale: 8kV
Sezione nominale ingresso: 4x35mm2
Sezione nominale uscita 1: 9x16mm2
Materiale: Poliammide + policarbonato
Cablaggio semplificato con fori sfalsati
Numero fori: 14
Colore: Grigio
Dimensioni: 181x99x54mm
Viti in acciaio zincato

Maggiori specifiche in Scheda Tecnica
Immagine indicativa

• Numero di Poli : 4
• Corrente Massima : 160A
• Dimensioni
• Profondità del prodotto installato 60 mm
• Altezza del prodotto installato 86 mm
• Larghezza prodotto installato 162 mm

Barra a ponticello Weidmuller
Collegamento trasversale per morsetti
Numero dei poli: 10
Sistema a vite
Serie: WQV
Corrente nominale: 32 A
Materiale: PA 66
Larghezza: 7 mm
Profondità: 18 mm
Colore: Giallo

Maggiori specifiche in scheda tecnica
