Custodia in plastica
Custodia base in plastica
Morsetti a vite

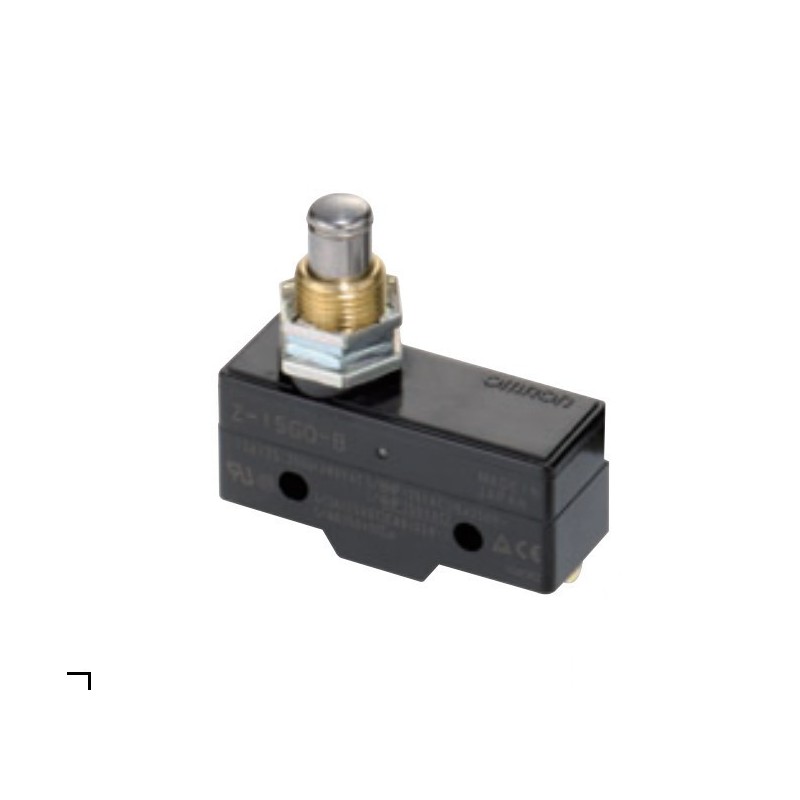

Testa a Stantuffo con filettatura M12
Pagamenti sicuri al 100%
Spedizioni rapide e veloci
Reso facile entro 14 giorni
Specifiche tecniche
Custodia a doppio isolamento
Realizzata in poliammide autoestinguente
– velocità di azionamento: 0,5...1,5 m/s
– durata meccanica: >10 milioni di cicli
– categoria di impiego:
• prestazione in DC13: 1,5A (24V)
• prestazione in AC15: 6A (250V)
– corrente convenzionale termica Ith: 10A
– tensione di isolamento Ui: 250VAC
– resistenza di contatto: <10mΩ
– protezione da corto circuito, fusibile: 10A gG
– forza di azionamento: 25N
– ingresso cavi tipo: PG11 (RS...13); PG13,5 (T...13)
– connessione cablaggio: vite con serrafilo autosollevante
– coppia di serraggio:
• fissaggio finecorsa: 2,5Nm
• terminali dei contatti: 0,8Nm
• fissaggio vite del coperchio custodia: 0,8Nm
• fissaggio azionatore testa: 0,8Nm
– sezione conduttori: 1 o 2 cavi 2,5mm2 max
– condizioni ambientali:
• temperatura di impiego: -25...+70°C
• temperatura di stoccaggio: -40...+70°C
• grado di inquinamento: 3
• grado di protezione: IP65
Finecorsa a scatto rapido
Numero di contatti :2
Tipologia dei contatti : 1NA+1NC
Custodia in metallo
Azionatore a rotella
Velocità di azionamento 1 … 0,5 m-s
Frequenza di azionamento Meccanica : 120 operazioni-min
Frequenza di azionamento Elettrica : 30 operazioni-min
Frequenza nominale 50-60 Hz
Grado di protezione IP67
Morsettiera per cablaggio diretto
Custodia in plastica
Custodia base in plastica
Morsetti a vite
Testa a pulsante con rotella
