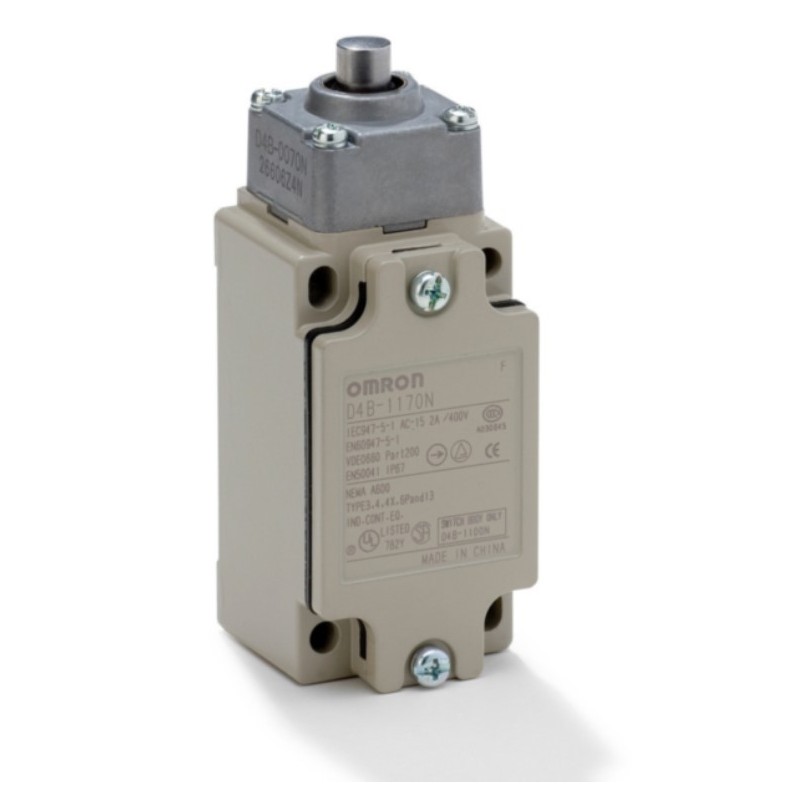

Finecorsa a scatto rapido
Numero di contatti :2
Tipologia dei contatti : 1NA+1NC
Custodia in metallo
Azionatore Piano
Velocità di azionamento 1 … 0,5 m-s
Frequenza di azionamento Meccanica : 120 operazioni-min
Frequenza di azionamento Elettrica : 30 operazioni-min
Frequenza nominale 50-60 Hz
Grado di protezione IP67
Morsettiera per cablaggio diretto
Assistenza gratuita via Whatsapp
se hai acquistato questo prodotto
Hai bisogno di informazioni?
Chiedici quello che ti serve.
Reso entro 14 giorni
Facile e veloce per te
Aquista con le agevolazioni fiscali
Leggi la guida per sapere come fare
Pagamenti sicuri al 100%
Spedizioni rapide e veloci
Reso facile entro 14 giorni
Custodia in plastica
Custodia base in plastica
Morsetti a vite
Testa a leva
Custodia a doppio isolamento
Realizzata in poliammide autoestinguente
– velocità di azionamento: 0,5...1,5 m/s
– durata meccanica: >10 milioni di cicli
– categoria di impiego:
• prestazione in DC13: 1,5A (24V)
• prestazione in AC15: 6A (250V)
– corrente convenzionale termica Ith: 10A
– tensione di isolamento Ui: 250VAC
– resistenza di contatto: <10mΩ
– protezione da corto circuito, fusibile: 10A gG
– forza di azionamento: 25N
– ingresso cavi tipo: PG11 (RS...13); PG13,5 (T...13)
– connessione cablaggio: vite con serrafilo autosollevante
– coppia di serraggio:
• fissaggio finecorsa: 2,5Nm
• terminali dei contatti: 0,8Nm
• fissaggio vite del coperchio custodia: 0,8Nm
• fissaggio azionatore testa: 0,8Nm
– sezione conduttori: 1 o 2 cavi 2,5mm2 max
– condizioni ambientali:
• temperatura di impiego: -25...+70°C
• temperatura di stoccaggio: -40...+70°C
• grado di inquinamento: 3
• grado di protezione: IP65
Indicati per i sistemi di arresto o allarme su macchinari
– frequenza massima: 1.800 cicli/h
– durata meccanica: 100.000 cicli
– categoria di impiego:
– corrente convenzionale termica Ith: 10A
- resistenza di contatto: <10mΩ
– protezione da corto circuito, fusibile: 10A gG
– ingresso cavi tipo: PG11
– connessione cablaggio: morsetti a vite con piastrina
– sezione conduttori: 1 o 2 cavi 2,5mm2 max
– condizioni ambientali:
- grado di protezione: IP65
Finecorsa a scatto rapido
Numero di contatti :2
Tipologia dei contatti : 1NA+1NC
Custodia in metallo
Leva a rotella
Velocità di azionamento 1 … 0,5 m/s
Frequenza di azionamento Meccanica : 120 operazioni/min
Frequenza di azionamento Elettrica : 30 operazioni/min
Frequenza nominale 50/60 Hz
Grado di protezione IP67
Morsettiera per cablaggio diretto
