CPU serie Sysmac NX1P Omron
Numero di ingressi digitali: 24
Numero di uscite digitali: 16
Dimensione memoria programmabile: 1.5 MB
Dimensione memoria variabile: 2 MB
Numero massimo di PTP per assi: 4
Tipologia ingressi: PNP/NPN
Tipologia uscite: PNP
Porte di Ethernet: EtherCAT Master, EtherNet/IP, Ethernet TCP/IP
Numero di porte Ethernet: 2
Alimentazione: 20.4 - 28.8 Vdc
Dimensioni (LxHxP): 148x100x71 mm

Unità di ingressi analogici Siemens
Gamma: SIMATIC S7-1200
Denominazione articolo: SM 1231, AI 8x 16 bit RTD
Alimentazione: 24 Vdc
Corrente assorbita: 40 mA
Corrente assorbita dal bus backplane: 80 mA
Potenza dissipata: 1.5 W
Numero di ingressi analogici: 8, termoresistenze
Dimensioni (LxHxP): 70x100x75 mm
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

CPU 1511C-1 PN compatta Siemens
Gamma: SIMATIC S7-1500
Versione hardware: FS03
Versione software: V2.9
Numero dei tasti: 8
Alimentazione: 24 Vdc
Tensione minima/massima consentita: 19.2 - 20.4 V / 28.8 V
Protetto da inversione di polarità
Assorbimento di corrente senza carico: 0.8 A, 1 A massimo
Assorbimento di corrente CPU con carico: 9.8 A, 10 A massimo
Tensione in uscita: 24 Vdc
Potenza di alimentazione nel bus blackplane: 10 W
Potenza dissipata: 11.8 W
Slot SIMATIC Memory Card: 1
Memoria di lavoro: 175 kbyte
Memoria dati: Mbyte
Numero di ingressi digitali/analogici: 16/5
Numero di uscite digitali/analogici: 16/2
Uscite contatori: 6
Uscite veloci per PTO/PWM/emissione di frequenza: 4
Dimensioni (LxHxP): 85x147x129 mm

Maggiori specifiche in scheda tecnica

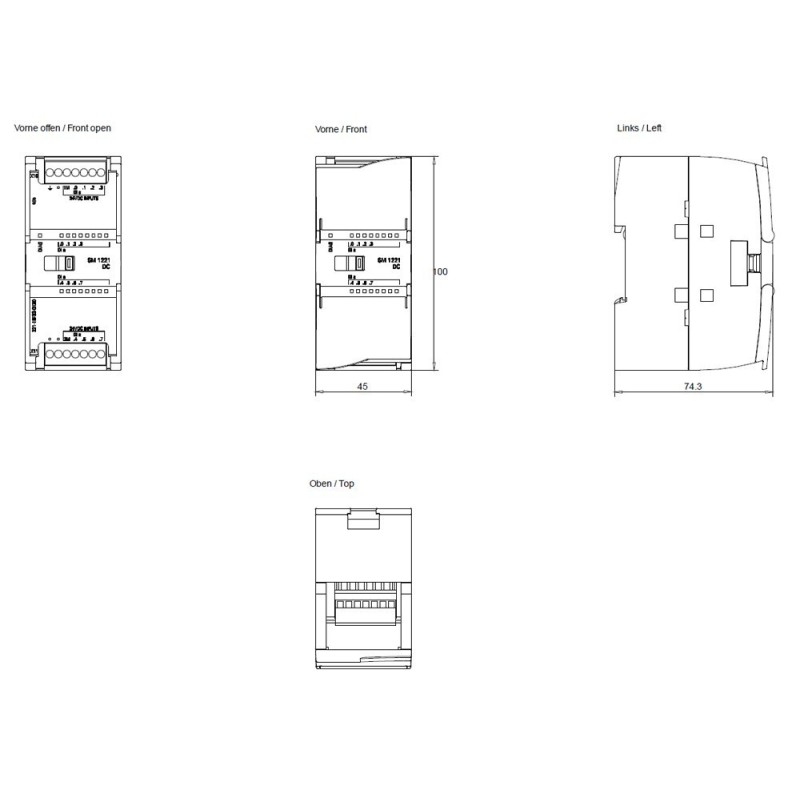

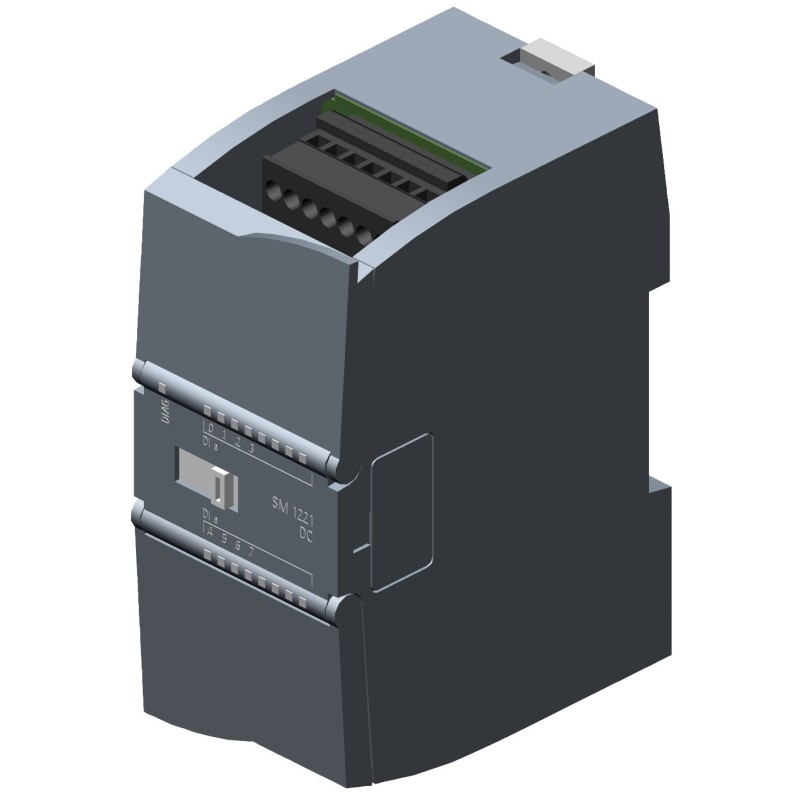

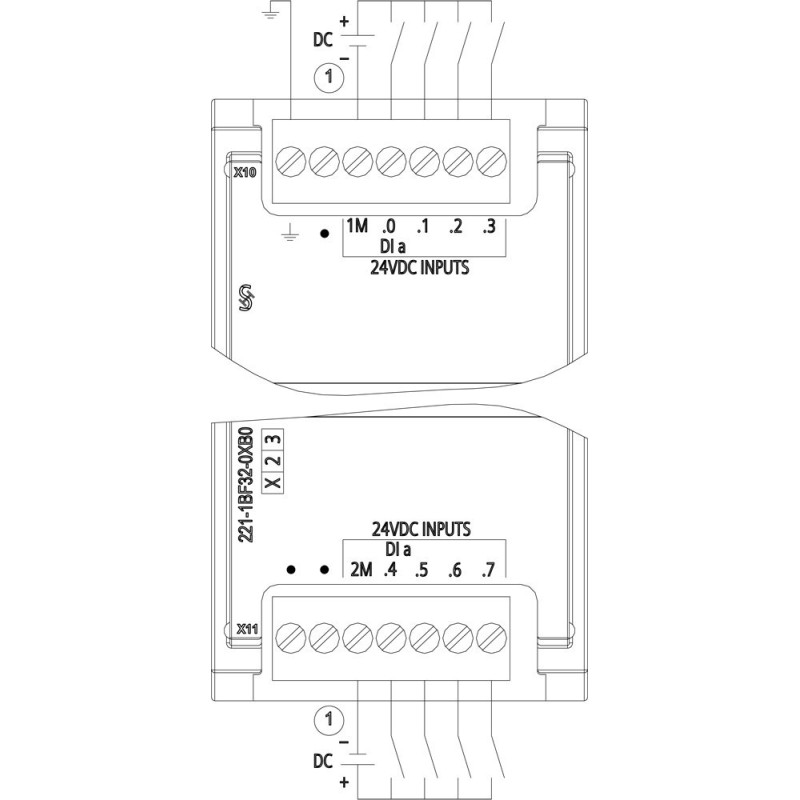

• Tensione di alimentazione : (DC) 24 V
• Campo consentito, limite inferiore (DC) 20,4 V
• Campo consentito, limite superiore (DC) 28,8 V
• Corrente d'ingresso dal bus backplane DC 5 V, max. 105 mA
• Potenza dissipata : 1,5 W
• Numero di uscite digitali 8
• Lunghezza cavo con schermatura, max. 500 m
• Lunghezza cavo senza schermatura, max.300 m
• LED di visualizzazione diagnostica
• Grado di protezione : IP20
• Connettore frontale necessario Sì
• Materiale della custodia : Plastica
• Larghezza 45 mm
• Altezza 100 mm
• Profondità 75 mm

Per altre informazioni sul prodotto scarica il manuale tecnico

• SIMATIC ET 200SP
• Modulo di interfaccia PROFINET IM 155-6PN
• Standard, max. 32 moduli di periferia e 16 moduli ET 200AL
• Hot Swap
• singolo incl. modulo server (6ES7193-6PA00-0AA0)

Modulo di ingressi analogici Siemens
Gamma: SIMATIC ET 200SP
Denominazione articolo: AI 4xRTD/TC 2-/3-/4-wire HF
Adatto per BU tipo A0, A1
Versione Firmware: V2.1, aggiornabile
Tensione nominale: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente massima assorbita: 32 mA
Numero di ingressi: 4
Protetto da cortocircuito e polarità inversa
Potenza dissipata: 0.75 W
Larghezza: 15 mm
Altezza: 73 mm
Profondità: 58 mm

Maggiori specifiche in scheda tecnica

Modulo di uscite Siemens
Gamma: Simatic ET 200SP
Denominazione articolo: AI 4 x U/I 2-wire
Versione hardware: Da FS02
Firmware aggiornabile
Tensione nominale: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente assorbita: 37 mA senza alimentazione dei trasduttori
Numero di ingressi: 4
Protetto da cortocircuito e polarità inversa
Potenza dissipata: 0.85 W
Larghezza: 15 mm
Altezza: 73 mm
Profondità: 58 mm

Maggiori specifiche in scheda tecnica

Memory card Siemens
Capacità: 12 Megabyte
Gamma: SIMATIC S7
Tipologia della memoria: Flash-EPROM
Numero di operazioni di scrittura/eliminazione al minuto: 500000

Maggiori specifiche in scheda tecnica
Immagine puramente indicativa

Modulo di ingressi digitali Siemens
Gamma: SIMATIC S7-1500
Denominazione articolo: DI 32x24VDC BA
Versione hardware: da FS01
Versione firmware: V1.0.0, aggiornabile
Alimentazione: 24 Vdc
Tensione minima/massima consentita: 19.2/28.8 V
Potenza prelevata dal bus blackplane: 1.05 W
Potenza dissipata: 3 W
Numero di ingressi: 32 suddivisi in 2 gruppi da 16
Dimensioni (LxHxP): 25x147x129 mm

Maggiori specifiche in scheda tecnica

PLC della serie NX Omron
Tipologia modulo: Digitale I/O
Tipologia uscite: PNP
Numero di uscite: 16
Tensione consentita 15-28.8 V
Corrente di uscita: 0.5 A
Ritardo OFF/ON: 0.5-1 ms
Tipologia di connessione I/O: Innesto
Installazione su guida DIN
Metodo di connessione: 1 filo
Connettore I/O: 1
Connettore rimovibile
Grado di protezione: IP20
Dimensioni (LxHxP): 12x100x71 mm

Modulo di uscite analogiche Siemens
Gamma: SIMATIC ET 200SP
Denominazione articolo: AQ 4 x U/I ST
Adatto per BU tipo A0, A1
Versione hardware: FS07
Tensione nominale: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente massima assorbita: 150 mA
Numero di uscite analogiche: 4
Protetto da polarità inversa
Potenza dissipata: 1.5 W
Larghezza: 15 mm
Altezza: 73 mm
Profondità: 58 mm

Maggiori specifiche in scheda tecnica

Connettore frontale SIMATIC S7-1500 Siemens
Tecnica Push-In
Numero dei poli: 40
Unità con larghezza 35 mm
Include 4 ponticelli di potenziale e fascette serracavo
Numero di cavi per connessione:
- 1 o combinazione di 2 conduttori fino a 1,5 mmq

Maggiori specifiche in scheda tecnica

Modulo di ingressi digitali Siemens
Gamma: SIMATIC S7-1500
Denominazione articolo: AI 8 x U/I/RTD/TC ST
Versione hardware: da FS04
Versione firmware: V2.0.0, aggiornabile
Alimentazione: 24 Vdc
Tensione minima/massima consentita: 19.2/28.8 V
Potenza prelevata dal bus blackplane: 0.7 W
Potenza dissipata: 2.7 W
Assorbimento di corrente: 240 mA
Numero di ingressi analogici: 8
Dimensioni (LxHxP): 35x147x129 mm

Maggiori specifiche in scheda tecnica

• Esecuzione del display Display TFT Widescreen
• Retroilluminazione con LED
• Diagonale schermo 12 in
• Larghezza del display 261,1 mm
• Altezza del display 163,2 mm
• Numero di colori 65 536
• Risoluzione immagine orizzontale 1280 Pixel
• Risoluzione immagine verticale 800 Pixel
• Retroilluminazione dimmerabile
• Numero di tasti funzione 10
• Tastierino numerico Sì
• Tastiera alfanumerica
• Comandi touch
• Possibilità di incasso verticale
• Possibilità di incasso orizzontale
• Tipo di tensione di alimentazione 24V DC
• Corrente assorbita (valore nominale) 510 mA
• Tipo di processore ARM
• Memoria Flash e memoria RAM
• Memoria utilizzabile : 10 Mbyte
• Uscita Acustica : Cicalino
• Numero di interfacce Industrial Ethernet 1
• Numero di interfacce USB 1
• Protocolli (Ethernet) : TCP/IP - DHCP - SNMP - DCP - LLDP
• Protocolli PROFINET
• Larghezza del frontale della custodia 330 mm
• Altezza del frontale della custodia 245 mm
• Finestra d'incasso, larghezza 310 mm
• Finestra d'incasso, altezza 221 mm
• Profondità d'installazione 60 mm

Per altri dettagli SCARICA IL MANUALE TECNICO DEL SIMATIC HMI, KTP1200

Contenitore con montaggio da interno quadro a vite.

Protezione  fusibile ingresso rete

Protezione fusibile uscita batteria

Blocco elettronico in caso di cortocircuito sui morsetti della batteria

Protezione  inversione di polarità batteria

Protezione da sovraccarico

Segnalazioni tramite LED:

Presenza tensione

Allarme per intervento protezioni.

Tensione di alimentazione :  220...240VAC

Morsettiera a serrafilo con vite imperdibile:

Grado di protezione: IP00.

Le cause che possono determinare l’allarme sono:

"Low battery voltage" (bassa tensione di batteria)

"Battery fuse blown" (interruzione fusibile batteria)

"Battery not connected" (batteria non connessa)

"Battery polarity inverted" (inversione di polarità batteria).

Il carica batterie dispone di una uscita di allarme a relè

normalmente eccitato. Al verificarsi di una condizione di

allarme (LED “ALARM” acceso) o in mancanza della tensione

di rete il relè si diseccita.

Relé: 1 contatto in scambio, normalmente eccitato

Portata nominale AC1: 5A - 250VAC Ith

Tensione nominale di uscita : 24V DC

Modulo di alimentazione serie NX Omron
Numero di terminali: 8 (4 positivi e 4 negativi)
Tensione di alimentazione: 5 V
Tensione di corto circuito: 24 Vcc
Tipologia di connessione I/O: Innesto
Installazione su guida DIN
Connettore I/O: 1
Connettore rimovibile
Grado di protezione: IP20
Dimensioni (LxHxP): 12x100x71 mm
