Modulo di uscite Siemens
Gamma: Simatic ET 200SP
Denominazione articolo: AI 4xI 2-/4-wire ST
Versione hardware: Da FS02
Firmware aggiornabile
Tensione nominale: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente assorbita: 37 mA senza alimentazione dei trasduttori
Numero di ingressi: 4
Protetto da cortocircuito e polarità inversa
Potenza dissipata: 1 W
Larghezza: 15 mm
Altezza: 73 mm
Profondità: 58 mm

Maggiori specifiche in scheda tecnica

Alimentatore per bus backplane Siemens
Gamma: SIMATIC S7-1500
Denominazione articolo: PS 25W 24VDC
Versione dell'hardware: FS02
Versione del software: V1.0.0
Alimentazione: 24 Vdc
Tensione minima consentita: 18.5 - 19.2 V
Tensione massima consentita: 28.8 - 30.2 V
Offre protezione da cortocircuito e polarità inversa
Corrente d'ingresso a 24 Vdc: 1.3 A
Potenza nel bus backplane: 25 W
Potenza dissipata: 6.2 W
Dimensioni (LxHxP): 35x147x129 mm
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Unità di rifasamento automatico
Alimentazione 3F + PE + N
Alimentazione: 415V 5 gradini
Potenza: 25 kVAR
Potenza batteria: 5+2x10 kVAR
Corrente nominale: 34 A
Corrente nominale sezionatore: 63 A
Frequenza: 50 Hz
Tensione di isolamento: 690 V
Ventilazione Naturale
Installazione: a parete per interni
Gradi di protezione: IP30
Ingresso cavi dall'alto
Collegamenti interni FS17
Dispositivi di scarica su ogni batteria
Fusibili NH-00 GL
Corrente di corto circuito 50 kA
Dimensioni (LxPxH): 400x270x400 mm
Peso: 17 kg

• SIMATIC S7-1200
• Modulo di uscite analogiche
• SM 1232, 2 AO, +/-10 V,
• Risoluzione 14 bit oppure 0-20mA/4-20mA, risoluzione 13 bit
• Tensione di alimentazione :  (DC) 24 V
• Corrente assorbita, tip. 45 mA
• dal bus backplane DC 5 V, tip. 80 mA
• Potenza dissipata, tip. 1,5 W
• Numero di uscite analogiche 2 corrente o tensione
• Campi d'uscita, tensione  -10 V ... +10 V Si
• Campi d'uscita, corrente  0 ... 20 mA Si
• Resistenza di carico (nel campo nominale dell'uscita)
• ● per uscite in tensione, min. 1 000 Ω
• ● per uscite in corrente, max. 600 Ω
• Altri dettagli in descrizione

Scarica il manuale Tecnico

SIMATIC ET 200SP

Modulo di ingressi digitali

DI 16x 24V DC Standard

Tipo di ingresso 3 (IEC 61131)

Sink Input

(PNP, lettura su P)

Ritardo di ingresso 0,05..20ms

Scarica la scheda tecnica

• Esecuzione del display Display TFT Widescreen
• Retroilluminazione con LED
• Diagonale schermo 7 in
• Larghezza del display 154,1 mm
• Altezza del display 85,9 mm
• Numero di colori 65 536
• Risoluzione immagine orizzontale 800 Pixel
• Risoluzione immagine verticale 480 Pixel
• Retroilluminazione dimmerabile
• Numero di tasti funzione 4
• Tastierino numerico Sì
• Tastiera alfanumerica
• Comandi touch
• Possibilità di incasso verticale
• Possibilità di incasso orizzontale
• Tipo di tensione di alimentazione 24V DC
• Corrente assorbita (valore nominale) 230 mA
• Tipo di processore ARM
• Memoria Flash e memoria RAM
• Memoria utilizzabile : 10 Mbyte
• Uscita Acustica : Cicalino
• Numero di interfacce Industrial Ethernet 1
• Numero di interfacce USB 1
• Protocolli (Ethernet) : TCP/IP - DHCP - SNMP - DCP - LLDP
• Protocolli PROFINET
• Larghezza del frontale della custodia 214 mm
• Altezza del frontale della custodia 158 mm
• Finestra d'incasso, larghezza 197 mm
• Finestra d'incasso, altezza 141 mm
• Profondità d'installazione 39 mm

Per altri dettagli SCARICA IL MANUALE TECNICO DEL SIMATIC HMI, KTP700

Unità di rifasamento automatico
Alimentazione 3F + PE + N
Alimentazione: 415V 5 gradini
Potenza: 50 kVAR
Potenza batteria: 10+2x20 kVAR
Corrente nominale: 68 A
Corrente nominale sezionatore: 80 A
Frequenza: 50 Hz
Tensione di isolamento: 690 V
Ventilazione Naturale
Installazione: a parete per interni
Gradi di protezione: IP30
Ingresso cavi dall'alto
Collegamenti interni FS17
Dispositivi di scarica su ogni batteria
Fusibili NH-00 GL
Corrente di corto circuito 50 kA
Dimensioni (LxPxH): 400x270x400 mm
Peso: 19 kg

Modulo di controllo potenza Siemens
Modello: Sentron PAC1020
Numero dei tasti: 4
Tensione di alimentazione: 230 Vac/Dc
Installazione: montaggio a pannello
Idoneo per la misura di:
- Tensione, corrente, potenza attiva, potenza reattiva e frequenza
Protocollo: Modbus RTU
Con display grafico LCD
Corrente di ingresso: 5A AC
Metodi di misura: TRMS
Numeri di ingressi/uscite digitali: 1/1
Grado di protezione: IP40
Dimensioni (LxHxP): 96x96x42 mm

Maggiori speicifiche in scheda tecnica

CPU serie Sysmac NX1P Omron
Numero di ingressi digitali: 24
Numero di uscite digitali: 16
Dimensione memoria programmabile: 1.5 MB
Dimensione memoria variabile: 2 MB
Numero massimo di PTP per assi: 4
Tipologia ingressi: PNP/NPN
Tipologia uscite: PNP
Porte di Ethernet: EtherCAT Master, EtherNet/IP, Ethernet TCP/IP
Numero di porte Ethernet: 2
Alimentazione: 20.4 - 28.8 Vdc
Dimensioni (LxHxP): 148x100x71 mm

PLC della serie NX Omron
Tipologia modulo: Digitale I/O
Tipologia uscite: PNP
Numero di uscite: 8
Tensione consentita 15-28.8 V
Corrente di uscita: 0.5 A
Ritardo OFF/ON: 0.5-1 ms
Tipologia di connessione I/O: Innesto
Installazione su guida DIN
Metodo di connessione: 2 fili
Connettore I/O: 1
Connettore rimovibile
Grado di protezione: IP20
Dimensioni (LxHxP): 12x100x71 mm

Modulo di interfaccia Siemens
Simatic ET 200SP PROFINET
Versione software: V6.1
Firmware aggiornabile
Tensione nominale: 24 Vdc
Campo consentito, limite inferiore (DC) 19.2 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente massima assorbita: 350 mA
Protetto da: inversione di polarità e cortocircuito
Numero massimo di moduli ET 200SP utilizzabili: 32
Numero massimo di moduli ET 200AL utilizzabili: 16
Potenza dissipata: 1.8 W
Numero di interfacce PROFINET 1; 2 porte (switch)
Trasmissione dati: PROFINET a 100 Mbit/s full-duplex
Grado di protezione IP20
Larghezza: 35 mm
Altezza: 117 mm
Profondità: 74 mm

Maggiori specifiche in scheda tecnica

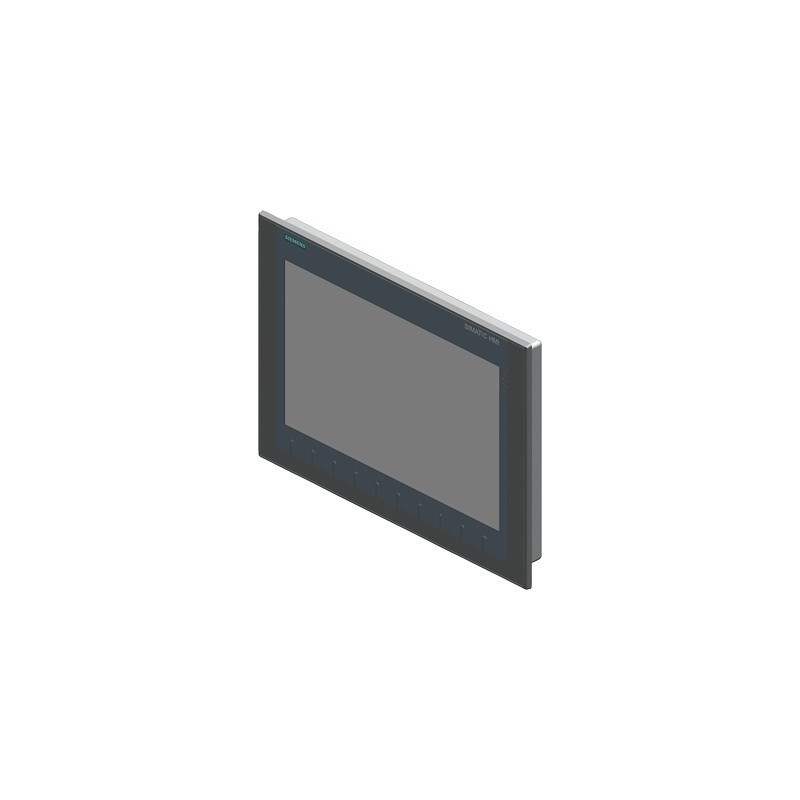

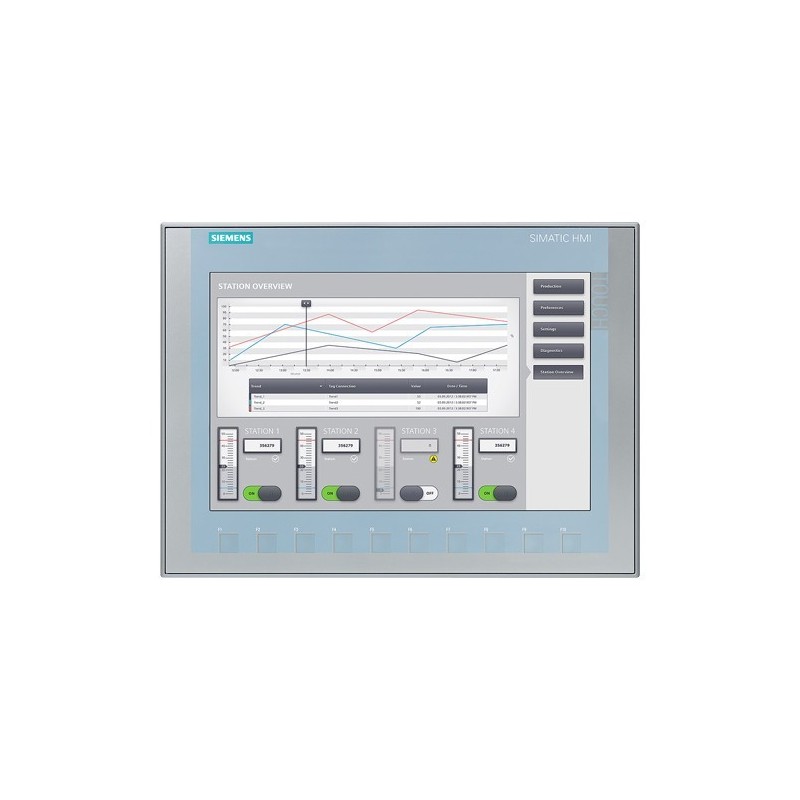

SIMATIC HMI TP1200 Siemens
Comfort Panel da 12" Widescreen
Risoluzione: 800x480 pixel
Tipologia del display: TFT Touch panel
Display retroilluminato dimmerabile
Colori: 16 milioni di colori
Interfaccia PROFINET
Interfaccia MPI/PROFIBUS-DP
Windows CE 6.0
Processore: X86
Memoria di configurazione: 12 Mega Byte
Alimentazione: 24 Vdc
Potenza assorbita: 12 W

Maggiori specifiche in scheda tecnica

• Display
• Esecuzione del display FSTN
• Numero di righe : 6
• Numero di caratteri per riga 20
• Retroilluminazione LED
• Tasti di sistema
• Tensione di alimentazione AC/DC 12/24V
• Grado di protezione IP sul lato frontale IP65
• Omologazione UL Sì
• Omologazione FM Sì
• Omologazione KC Sì
• Omologazione navale
• Dimensioni
• Larghezza 128,2 mm
• Altezza 86 mm
• Profondità 38,7 mm
• Profondità d'installazione 38,7 mm

Per altri dettagli SCARICA IL MANUALE TECNICO DEL Display per PLC SIEMENS LOGO!

Sbarre collettrici trifase Siemens
Idoneo per 3 interruttori
Tipologia collegamenti: a forcella
Corrente di impiego: 63 A
Interdistanza modulare: 45 mm
Numero dei poli: 3
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Modulo di ingressi digitali Siemens
Gamma: SIMATIC S7-1500
Denominazione articolo: F-DI 16x24VDC
Firmware aggiornabile
Alimentazione: 24 Vdc
Tensione minima/massima consentita: 19.2/28.8 V
Potenza prelevata dal bus blackplane: 0.9 W
Potenza dissipata: 4.6 W
Assorbimento di corrente massimo senza carico: 60 mA
Numero di ingressi: 16
Numero di uscite alimentazione trasduttore: 4
Dimensioni (LxHxP): 35x147x129 mm

Maggiori specifiche in scheda tecnica

Modulo logico web server integrato PLC LOGO! Siemens
Con Display
Scheda microSD standard per LOGO!
Montaggio su guida DIN
Ingombro: 4 Moduli DIN
Tensione: 24 V
Campo consentito, limite inferiore (DC) 20.4 V
Campo consentito, limite superiore (DC) 28,8 V
Memoria: 400 blocchi
Riserva di carica 480 ore
Numero di ingressi digitali: 8 di cui 4 utilizzabili in modalità analogica
Numero di uscite digitali: 4, transistor
Corrente di uscita per segnale: 0.3 A
Omologazione navale
Larghezza 71,5 mm
Altezza 90 mm
Profondità 60 mm

Maggiori specifiche in scheda tecnica
