Staffa angolare MW SU A2 Fischer
Per strutture di impianti fotovoltaici
Versione con asola corta
Adatta per il collegamento del profilo Solar-light/fish/mid
Per collegare profili Solari alle viti a doppio filetto STSI o STSR
Per collegare due profili Solar sovrapposti e incrociati a 90 gradi
Dispone di un foro asolato sul lato verticale
Dimensioni foro asolato: 9x23.5 mm
Diametro foro: 12 mm
Spessore: 4 mm
Materiale: Acciaio INOX A2

Staffa di collegamento SPP 12 Fischer
Venduta in confezione di 25 pezzi
Prezzo al pezzo
Per profili Solar-mid e Solar-fish
Adatto per STSR M 10 e STSI M 10
Dimensione foro: 13 mm
Spessore: 5 mm
Dimensione foro asolato: 11x40 mm
Peso: 0.055 kg
Materiale: Acciaio INOX A2

Maggiori specifiche in scheda tecnica

Coppia di staffe regolabili Orbis
Base con piastra
Dimensioni gancio (Lunghezza x larghezza x spessore) 110x30x5 mm
Inclinazione Gancio: 5 gradi
Dimensioni base (larghezza x spessore): 120x5 mm
Regolazioni: 2
Regolazione Gancio: da 58 a 80 mm
Regolazione Base: da 41 a 52 mm
Peso: 0.725 kg
Materiale: Acciaio INOX AISI 304

Vite Doppio Filetto

• Per Superfici in Legno
• Materiale: Acciaio AISI 304
• Lunghezza Totale: 250 mm
• Lunghezza Filetto: 85 mm
• Filetto: M10

Scarica la scheda tecnica

Gancio in alluminio RH 40-52 H Fischer
Idoneo per tetti inclinati
Gancio Universale per moduli Fotovoltaici
Rotazione a 180 gradi dell'elemento di aggancio
Permette il fissaggio sia del profilo Solar-light che Solar-fish
Materiale: Alluminio AW 6060 T66
Regolazioni: 3
Spessore: 8.5 mm
Larghezza della base: 35 mm
Altezza sotto braccio: 40 - 52 mm
Altezza totale: 119.5 - 149.5 mm

Maggiori specifiche in scheda tecnica

Morsetto MPT-P30R
Per moduli fotovoltaici
Terminale pre-assemblato
Materiale: Alluminio
Vite: INOX
Spessore moduli consentito: 30 mm
Larghezza morsetto: 60 mm
Altezza: 32.7 mm
Profondità: 30 mm

Rivetto in Alluminio

• Tipo: Con guarnizione
• Diametro: 5,3mm
• Lunghezza: 20mm

Venduto a confezione da 200 pezzi

Profilo in Alluminio EASY
Per l’ancoraggio dei pannelli fotovoltaici
Per pannelli su tettoie con pannelli isolanti e coperture grecate
Dispone di una base di appoggio a due ali
Materiale: Lega di alluminio AW 6060 T6
Peso al metro: 0.729 kg
Lunghezza: 3,40 metri
Sezione profilo: 269,89 mmq

Morsetto universale centrale Contact KMCN2848
Idoneo per moduli fotovoltaici
Materiale: Alluminio
Carico di rottura a trazione Rm: 190
Carico limite di elasticità Rp 0.2: 150
Carico massimo a strappo: 181.1kg
Allungamento su 50mm: 12%
Durezza HB: 72
Trattamento superficiale T6
Coppia di serraggio: 14Nm
Spessore moduli serrabili: 28-48mm

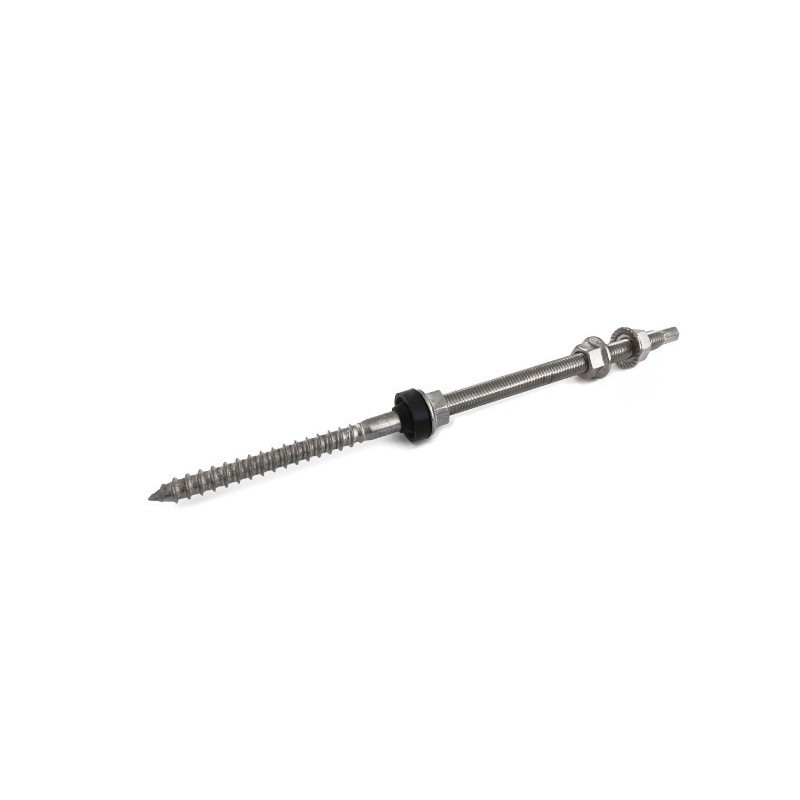

Vite Doppio Filetto

• Per Superfici in Legno
• Materiale: Acciaio AISI 304
• Lunghezza Totale: 300mm
• Lunghezza Filetto: 150mm
• Filetto: M12

Scarica la scheda tecnica

Vite con doppia filettatura
Venduto in confezione di 25 pezzi
Prezzo al pezzo
Per installazione delle strutture fotovoltaiche
Adatta ai profili Solar-fish e Solar-light
Con guarnizione STSR
Filettatura: M12
Lunghezza: 300 mm
Filettatura legno: 100 mm
Lunghezza del gambo liscio: 35 mm
Lunghezza filettatura metrica: 100 mm
Chiave esagonale: 9

Maggiori specifiche in scheda tecnica

• Accessori di collegamento ai profili Solar inclusi nella confezione
• Angolazioni disponibili:25° - 30° - 35° e 8 diverse angolazioni sono possibili muovendo il diagonale in 2 o 3 posizioni
• Disposizione dei moduli sia in orizzontale che in verticale
• Peso: 2,53Kg
• Diametro Foro: 9mm
• Dimensioni: 1050x1190mm

Staffa Angolare

• Può essere utilizzato con i Profili Solar 00514850
• Materiale: Acciaio inossidabile X5CrNi 18-10
• Diametro Foro: 12,5mm
• Peso: 0,12Kg
• Dimensioni: 76x32x36mm

Acquistabile in confezione da 10 pezzi

Vite inox per moduli Fotovoltaici

• Tipo: Doppia Filettatura
• Utilizzo: Legno
• Con Guarnizione: Si
• Lunghezza Totale: 400 mm
• Filettatura: M12
• Lunghezza Filettatura a legno : 100 mm
• Lunghezza filettatura dado : 220 mm

Morsetto Finale per moduli Fotovoltaici
Può essere utilizzato con i Profili Solar
Materiale: Alluminio AW 6060 T66
Spessore Pannello: 30mm
Peso: 0,075Kg
Dimensioni: 60mm
Filettatura: M8

• Il quadro comprende:
• 2 sezionatori 1000 V DC
• 2 SPD 2P+T 1000 V DC
• 2 Portafusibile 2P + 4 fusibili 12 A 1000 V DC

CEI EN 61439-1/2

Grado di protezione : IP65 cl.2

Dimensioni (cm) : Base 34 -  Altezza 43,2 - Profondità 16,1
