Interruttore sezionatore Schneider
Serie: Resi9
Installazione su guida DIN
Ingombro moduli DIN: 1
Numero dei poli: 2
Portata: 32 A
Tensione nominale: 250 Vac
Potere di interruzione: 6 kV
Tipologia: a leva

Maggiori specifiche in scheda tecnica

• Interruttore di manvovra-sezionatore
• Numero di poli 2
• Categoria di utilizzazione
• Corrente nominale di impiego 32 A a 250 V
• Tipo di controllo : Leva
• Indicatore ON/OFF
• Modalità di montaggio : Su Guida Din
• Ingombro : 1 Modulo

Amperometro/Voltometro Digitale
Campo primario CT/VT selezionabile
Possibilità di montaggio su guida DIN
Grado di protezione: IP40

Interruttore sezionatore Schneider
Serie: Resi9
Installazione su guida DIN
Ingombro moduli DIN: 1
Numero dei poli: 2
Portata: 25 A
Tensione nominale: 250 Vac
Potere di interruzione: 6 kV
Tipologia: a leva

Maggiori specifiche in scheda tecnica

• Lampada Spia da Quadro
• Montaggio : Attacco din
• Ingombro : 1 Modulo Din
• Colore : Rosso
• Tensione di alimentazione : 230V AC

• Interruttore di manvovra-sezionatore
• Numero di poli 1P
• Categoria di utilizzazione
• Corrente nominale di impiego 20 A a 250 V
• Tipo di controllo : Leva
• Indicatore ON/OFF
• Modalità di montaggio : Su Guida Din

Elemento luminoso Schneider
Adatto per unità di selezione o pulsanti luminosi
LED fisso
Diametro: 22 mm
Tensione: 230 Vac
Colore del led: Bianco
Assorbimento: 14 mA

Maggiori specifiche in scheda tecnica

• Luce spia da quadro
• Tensione alimentazione 230...400 V CA
• 3 LED rosso,
• Montaggio su Guida DIN

Coppia di attacchi posteriori Schneider
Adatti per Compact NSX 400/630 e EasyPact CVS 400/630
Lunghezza: 115 mm
Corrente nominale: 630 A
Numero di poli: 3, 4
Installazione posteriore semplice tramite morsetti
Compatibile con piastre forate per un montaggio rapido e sicuro

Maggiori specifiche in scheda tecnica

Amperometro/Voltometro Digitale
Campo primario CT/VT selezionabile
Possibilità di montaggio su guida DIN
Possibilità di montaggio a pannello
Grado di protezione: IP50

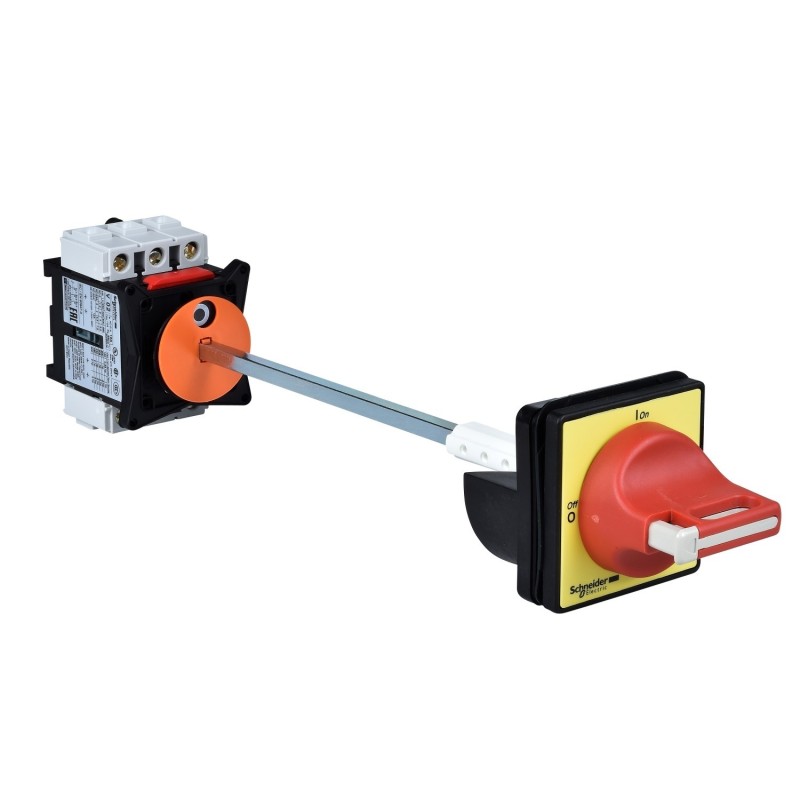

Sezionatore rotativo Vario Schneider VCCF5
Composto da:
- Un corpo interruttore V5
- Un albero di prolunga
Numero dei poli:  3
Corrente termica convenzionale in aria libera: 125 A
Comprende una maniglia rossa
Tensione nominale: 690 Vac
Tensione massima in CC: 250 V
Tipologia dei contatti: 3 NO
Potena operativa nominale IEC in W:
- 22 kW a 230 - 240 V (AC-3)
- 30 kW a 400 - 415 V (AC-3)
- 30 kW a 690 V (AC-3)
Potere d'interruzione: 8 kV
Grado di protezione: IP65

Maggiori specifiche in scheda tecnica

• Modulo Gestione carichi
• Numero di vie 1
• Tipo controllo e monitoraggio : A cascata
• Numero di poli 1
• Caratteristiche tecniche
• Impostazioni : 3,5...32 A +/- 1%
• potenza consumata massima in VA 3,5 VA
• Tensione nominale di impiego [Ue] 230 V CA +/- 10 % a 50/60 Hz
• Corrente nominale 32 A per circuito prioritario
• Corrente nominale 16 A per circuito non prioritario
• Indicazione distacco carichi: 1 LED (Rosso)
• Indicazione distacco carichi: buzzer
• Schermo LCD
• Valore max misurato 9,999 kW
• Supporto per montaggio : Guida DIN
• Connessioni a morsetto

Scarica la scheda tecnica

• Interruttore di manvovra-sezionatore
• Numero di poli 4
• Categoria di utilizzazione
• Corrente nominale di impiego 32 A a 250 V
• Tipo di controllo : Leva
• Indicatore ON/OFF
• Modalità di montaggio : Su Guida Din
• Ingombro : 2 Moduli

• Sezionatore di emergenza Bloccoporta
• Numero di poli : 3P
• Manovra rotativa
• Colore leva di manovra Rosso
• Colore piastra frontale Giallo
• Maniglia Lucchettabile
• simbologia : 0 - 1
• Tipo di fissaggio maniglia : 4 viti
• Tensione nominale di impiego 690 V CA
• Corrente nominale : 40 A
• Mostrina : 60 x 60 mm
• Altezza 74 mm
• Larghezza 60 mm
• Grado di Protezione : IP65

Polo principale aggiuntivo Schneider
Numero dei poli: 1
Composizione dei poli: 1 polo NO
Corrente termica convenzionale in aria aperta: 80 A
Tipo di tensione: AC/DC
Tensione nominale: 690 V
Potere d'interruzione: 8 kV
Adatto per sezionatori Vario

Maggiori specifiche in scheda tecnica

• Sezionatore di emergenza Bloccoporta
• Numero di poli : 3P
• Manovra rotativa
• Colore leva di manovra Rosso
• Colore piastra frontale Giallo
• Maniglia Lucchettabile
• simbologia : 0 - 1
• Tipo di fissaggio maniglia : 4 viti
• Tensione nominale di impiego 690 V CA
• Corrente nominale : 25 A
• Mostrina : 60 x 60 mm
• Altezza 74 mm
• Larghezza 60 mm
• Grado di Protezione : IP65
