Quadro di campo 2 Stringhe

2 canali MPPT 1000VDC

1 Sezionatore 4 Poli (2+2)

Corrente DC

Portata 16A

2 Scaricatori 3 poli 1000V/40kA,

2 Portafusibile 2 Poli

4 fusibili 15A 1000Vdc

Centralino 18 Moduli IP66

Dimensione 380x230x110mm

• Numero di poli : 4
• Tipo di tensione DC
• Corrente convenzionale termica in aria libera Ith A 40
• Tensione nominale di isolamento V 1000
• Tensione nominale di tenuta ad impulso (Uimp) kV 8
• Grado di protezione IP frontale IP20
• Azionamento diretto
• Completo di maniglia

• Sezionatore Tripolare per fotovoltaico
• Corrente di impiego : 12A a 800V
• Corrente termica in aria libera : 40A
• Adatto per Bloccoporta ( da completare con prolunga Maniglia Bloccoporta a scelta)
• Lucchettabile in posizione 0 senza aggiunta di accessori
• Ingombro : 2 Moduli Din

Sezionatore modulare ABB M204703
Per impianti fotovoltaici fino a 1000Vcc
Categoria di utilizzo: DC-20B
Tensione nominale: 1000V DC
Tensione nominale isolamento: 1kV
Corrente nominale: 32A
Numero poli: 2 protetti
Tipo fusibile: gPV 10x38mm
Materiale conduttori: Rame
Installazione: Guida DIN
Ingombro moduli: 2
Grado di protezione: IP20
Dimensioni: 35x85x64mm

• Led frontali per un‘immediata segnalazione degli stati
• Ampio display frontale retroilluminato
• Stati degli ingressi e uscite ed allarmi Segnalati su Display
• Protezione della configurazione tramite due livelli di password alfanumeriche
• Funzione di autotest con feedback attivo
• Memorizzazione non volatile degli ultimi 99 eventi (causa dell’errore e cronologia)
• Alimentazione ausiliaria ad ampio range 24 - 240 V CA/CC
• Con tecnologia switching
• Buffer di 200 ms contro le micro interruzioni di tensione
• Custodia modulare, larghezza 6 moduli installabile su profilati DIN: dimensioni compatte
• Ampio range di temperatura di funzionamento
• Relè certificato presso laboratorio accreditato
• Comunicazione Modbus RTU Integrata, permette una completa gestione degli impianti anche da remoto
• Protezione di massima/minima frequenza doppia soglia
• Protezione di minima tensione doppia soglia
• Protezione di massima tensione e massima tensione media
• Derivata di Frequenza selezionabile
• Monitoraggio del conduttore di neutro

Scarica il manuale

Interruttore sezionatore Lovato
Adatto per uso in ambito fotovoltaico
Numero dei poli: 2
Corrente convenzionale (Ith): 25 A
Tensione nominale: 1000 Vdc
Tensione di tenuta nominale: 8 kV
Completo di maniglia
Potenza dissipata per ogni polo: 0.8 W
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Numero di poli : 2
• Tipo di tensione DC
• Corrente convenzionale termica in aria libera Ith A 25
• Tensione nominale di isolamento V 1000
• Tensione nominale di tenuta ad impulso (Uimp) kV 8
• Grado di protezione IP frontale IP20
• Azionamento diretto
• Completo di maniglia

Progettato e prodotto in UE

Effetto ombreggiamento limitato

Prestazioni eccellenti in condizioni di scarsa luminosità

Efficienza del modulo fino al 20,4 %

Tolleranza di potenza di uscita solo positiva

Leggi tutte le specifiche tecniche in descrizione

N.b. I pannelli Fotovoltaici non vengono spediti poichè fragilissimi
Il ritiro è a cura del committente presso la nostra sede di Salerno o anche attraverso un suo corriere incaricato che sara' reponsabile dell'integrita' del prodotto stesso

• Numero di poli : 2
• Tipo di tensione DC
• Corrente convenzionale termica in aria libera Ith A 32
• Tensione nominale di isolamento V 1000
• Tensione nominale di tenuta ad impulso (Uimp) kV 8
• Grado di protezione IP frontale IP20
• Azionamento diretto
• Completo di maniglia

Protezione di interfaccia conforme norma CEI 0-21
Adatta per sistema monofase e trifase
Con e senza neutro in bassa tensione
Protezione di minima e massima tensione a doppia soglia
Minima e massima frequenza a doppia soglia
Numero di contatti di uscita: 3
Tensione di alimentazione: 24...240VAC/DC

Sistema di Protezione Lovato
Interfaccia CEI 0-16
Adatta per sistema monofase e trifase
Protezione di minima e massima tensione a doppia soglia
Minima e massima frequenza a doppia soglia
Numero di contatti di uscita: 2
Tensione di alimentazione: 100 - 400 Vac/110 - 250 Vdc
Potenza assorbita in AC: 7.5VA a 110V, 10VA a 230V e 14VA a 400V
Potenza assorbita in DC: 35mA a 110Vdc, 14mA a 250Vdc
Potenza dissipata in AC: 4W a 110V, 4.2W a 220V e 5W a 400V
Potenza dissipata in DC: 3.8W a 110V e 4W a 250V

Maggiori specifiche in scheda tecnica

Il modulo a 120 celle Half Cut della gamma Half Cell Line unisce l’elevato rendimento di produzione della tecnologia half cell ad un ottimo rapporto qualità/prezzo. La configurazione a semi-cella migliora la distribuzione elettrica all’interno del pannello per incrementare la resa del prodotto. Per questi motivi la Half Cell Line è adatta non solo per installazioni industriali ma anche per installazioni residenziali e commerciali.

30 ANNI GARANZIA LINEARE PRODUZIONE

20 ANNI GARANZIA PRODOTTO

120 CELLE

MONO 6BB / 9BB M6 HALF | PERC

166x83 mm / 6.54x3.27”

COMPATTA E ROBUSTA | 35 mm

ANCORABILE ANCHE

SUL LATO CORTO (5)

MODULO “HALF-CELL”

TECNOLOGIA PERC

PID FREE

REAZIONE AL FUOCO: CLASSE I

VETRO ANTI-RIFLESSO

ASSICURAZIONE QBE

Consulta la scheda tecnica direttamente su Peimar.it

Leggi tutte le specifiche tecniche in descrizione

N.b. I pannelli Fotovoltaici non vengono spediti poichè fragilissimi
Il ritiro è a cura del committente presso la nostra sede di Salerno o anche attraverso un suo corriere incaricato che sara' reponsabile dell'integrita' del prodotto stesso

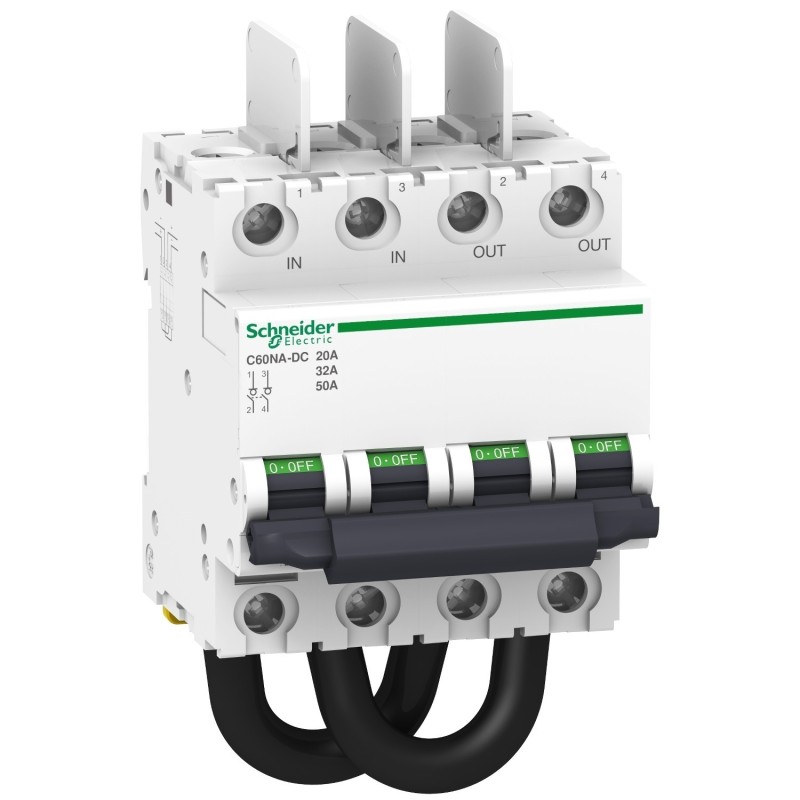

• Numero di poli : 2
• Tipo di tensione DC
• Corrente Nominale : 50A DC
• Tensione nominale di isolamento 1000 V DC
• Supporto per montaggio : Guida DIN
• Connessioni a morsetti
• Cavo precablato (lato inferiore)

Scarica la scheda del prodotto
