Adatto per interruttori 3RV1 e 3RV2

Numero di interruttori collegabili : 4

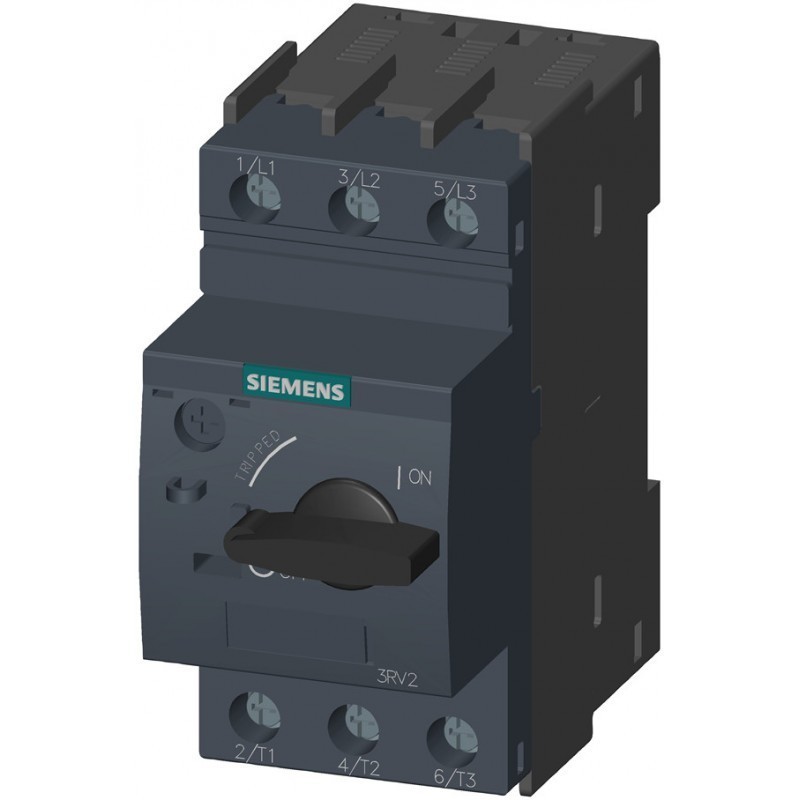

• Interruttore salvamotore Siemens
• Serie S00
• Tarabile da 2.8-4A
• Adatto alla protezione del  motore
• Morsetto a vite
• Tensione di esercizio dimensionata 690 VAC
• Grado di protezione : IP 20
• Dimensioni : 97x45x97 mm

Scarica il manuale tecnico

• Interruttore salvamotore Siemens
• Serie S00
• Tarabile da 5.5-8A
• Adatto alla protezione del  motore
• Morsetto a vite
• Tensione di esercizio dimensionata 690 VAC
• Grado di protezione : IP 20
• Dimensioni : 97x45x97 mm

Scarica il manuale tecnico

• Morsetto di alimentazione trifase
• Per sbarra collettrice trifase
• Collegamento dall'alto
• Adatto a salvamotore con grandezza costruttiva S00/S0

• Interruttore salvamotore Siemens
• Serie S3
• Tarabile da 57-75A
• Adatto alla protezione del  motore
• Morsetto a vite
• Tensione di esercizio dimensionata 690 VAC
• Grado di protezione : IP 20
• Dimensioni : 165x70x176 mm

Scarica il manuale tecnico

• Interruttore salvamotore Siemens
• Serie S00
• Tarabile da 1-1,6A
• Adatto alla protezione del  motore
• Morsetto a vite
• Tensione di esercizio dimensionata 690 VAC
• Grado di protezione : IP 20
• Dimensioni : 97x45x97 mm

Scarica il manuale tecnico

• Blocchetto di contatti di segnalazione
• Per interruttori automatici salvamotore3RV2
• Morsetti a vite
• Numero dei contatti per contatti ausiliari con commutazione istantanea : 2 (1NC+1NO)
• Adatto per Salvamotore di grandezza  S00, S0, S2, S3

Scarica il manuale tecnico

• Contatto Ausiliario
• Aggancio Frontale
• 1 NC+1NA
• Per salvamotori serie SM1P

• Bobina di minima tensione AC 400 V
• Morsetti a vite
• Per interruttori salvamotore automatici 3RV2
• Adatta per salvamotori costrusione S00,S0,S2,S3
• Grado di protezione :IP20
• Fissaggio a scatto sul salvamotore

Scarica il manuale tecnico

• Numero di poli : 3
• Tipo di rete CA
• Categoria di utilizzazione : AC-3
• Frequenza di rete
• Tipologia fissaggio : su Guida DIN
• Ingombro : 2,5 Moduli

Potenza motore in kW :

• 9 kW a 400/415 V CA 50/60 Hz
• 11 kW a 500 V CA 50/60 Hz
• 18,5 kW a 690 V CA 50/60 Hz

• Tipo di controllo : Pulsante
• Corrente nominale : 23 A
• Regolazione della Protezione termica : 17-23 A
• Corrente di sgancio magnetico 327 A
• Connessioni a morsetto

Avviatore diretto Lovato
Corrente nominale: 2.4 A
Tensione di alimentazione: 24 Vdc
Completo di stop di emergenza (STO)
Protezione motore termica integrata, classe 10A
Numero delle uscite: 2
Tipologia delle uscite:
- 1 Uscita a relè con contatto in scambio
- 1 Uscita digitali PNP
Portata uscite:
- Uscita relè: 3A 230V AC15, 2A 24V DC13
- Uscite digitali: 40mA 24VDC
Installazione su guida DIN
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Numero di poli : 3
• Tipo di rete CA
• Categoria di utilizzazione : AC-3
• Frequenza di rete
• Tipologia fissaggio : su Guida DIN
• Ingombro : 2,5 Moduli

Potenza motore in kW :

• 0,37 kW a 400/415 V CA 50/60 Hz
• 0,37 kW a 500 V CA 50/60 Hz
• 0,75 kW a 690 V CA 50/60 Hz
• 0,55 kW a 400/415 V CA 50/60 Hz
• 0,55 kW a 500 V CA 50/60 Hz
• 0,75 kW a 500 V CA 50/60 Hz
• 1,1 kW a 690 V CA 50/60 Hz

• Tipo di controllo : Pulsante
• Corrente nominale : 1,6 A
• Regolazione della Protezione termica : 1-1,6 A
• Corrente di sgancio magnetico 22,5 A
• Connessioni a morsetto

• Interruttore salvamotore Siemens
• Serie S2
• Tarabile da 42-52A
• Adatto alla protezione del  motore
• Morsetto a vite
• Tensione di esercizio dimensionata 690 VAC
• Grado di protezione : IP 20
• Dimensioni : 140x55x149 mm

Scarica il manuale tecnico

• Contatto ausiliario
• Montaggio frontale
• Adatto per salvamotori RV2
• Numero di contatti :2 ( 1 NO+1NC)
• Fissaggio a scatto
• Adatto per Grandezza costruttiva dell'interruttore automatico S00, S0, S2, S3

• Contatto ausiliario
• Montaggio laterale
• Adatto per salvamotori RV2
• Numero di contatti :2 ( 1 NO+1NC)
• Fissaggio a scatto
• Adatto per Grandezza costruttiva dell'interruttore automatico S00, S0, S2, S3
