• Timer con funzione stella Triangolo
• 1 Contatto aperto ritardato ( da 1 a 20 secondi)
• 1 Contatto aperto non ritardato
• Tensione di comando : 12-240V AC/DC
• Connessione a vite
• Grado di protezione : IP20
• Altezza 100 mm
• Larghezza 22,5 mm
• Profondità 90 mm
• Fissaggio a vite e a scatto su guida profilata 35 mm

Scarica il manuale tecnico

Modulo per pulsanti luminosi

• Pulsanti luminosi: Max 24
• Potenza Lampade: Max 1mA/230V
• Compatibilità: 27.01, 27.05, 27.06

In caso di utilizzo del relè serie 27

con pulsanti luminosi è necessario il montaggio in parallelo del modulo alla bobina del relè

Il modulo si inserisce direttamente sul relè.

Temporizzatore utilizzabile con relè e zoccolo
Modulo bifunzione e multitensione
Dotato di indicatore LED
Scala tempi da 0.05s a 100H
Tensione di alimentazione AC/DC : 12/24V

CARATTERISTICHE

Alimentazione 230V c.a. 50/60Hz
Montaggio da esterno
Uscita 1 contatto NA polarizzato: 16(2)A/250Vc.a.
Collegamento con cavi fino a 2.5 mmq
Cablaggio con cavo inguainato diametro 7-11 mm
Pretarato in fabbrica a 10 Lux ± 20%
Trimmer di regolazione soglia d’intervento da 2 - 200 Lux
LED segnalazione soglia
Involucro opalino anti UV
Grado di protezione IP65
Dimensioni (LxPxH) 55 x 45 x 106 mm

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  250/5A per  cavi Ø23mm

• Commutatore elettronico centralizzabile Quid per tapparella
• Uscite a relè 220-240 V AC 50/60 Hz
• Memorizzazione di posizione
• Colore : Grigio
• Serie : Vimar Arkè

Scarica foglio istruzioni

072.11 SONDA DA PAVIMENTO, ANTIALLAGAMENTO

Ideale per il controllo di presenza acqua a pavimento

- Lunghezza di spelatura del cavo 9 mm

- Distanza tra pavimento ed elettrodi 1 mm

- Diametro della vite per il fissaggio a pavimento Max M5

- Diametro massimo del cavo 10 mm

- Massima lunghezza del cavo tra sonda e relè 200 m (100nF/Km)

- Temperatura massima del liquido +100°C

Scarica il manuale di istruzioni

Interruttore crepuscolare Isteresi zero

• Con sonda esterna attacco a palo Finder 01102
• 1 Scambio
• Montaggio su barra 35 mm
• “isteresi zero” per un elevato risparmio energetico

Scarica il manuale di installazione

Relé ad impulsi commutatore Finder
Tensione di alimentazione: 230 V
Deviatore 4 sequenze 2 NO
Numero di contatti: 2
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Circuito bobina e contatti separati
Bobina AC
Adatto per comando/controllo luci
Contatti senza Cadmio

Immagine puramente indicativa

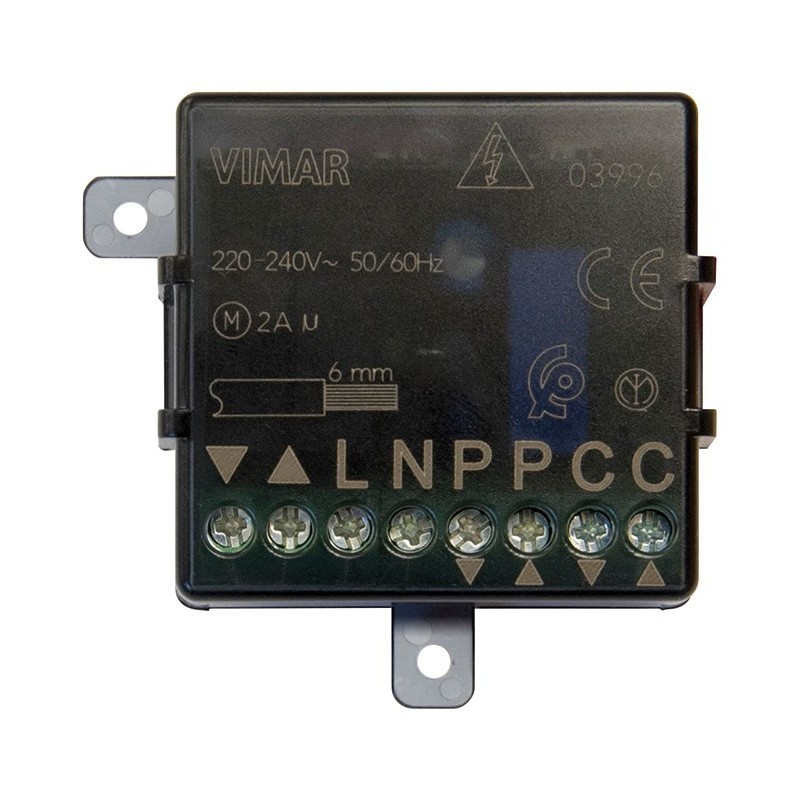

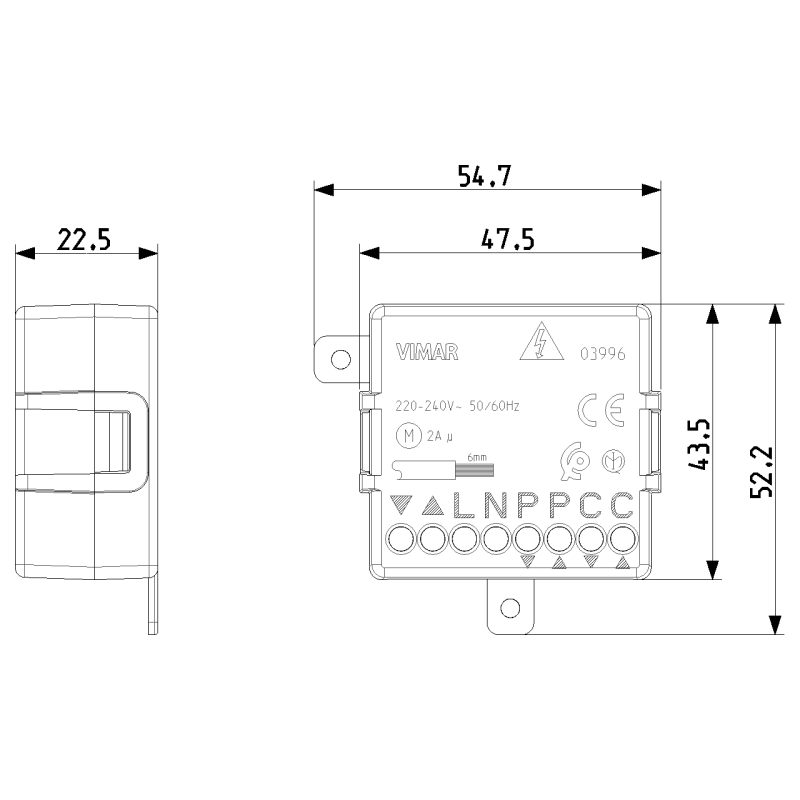

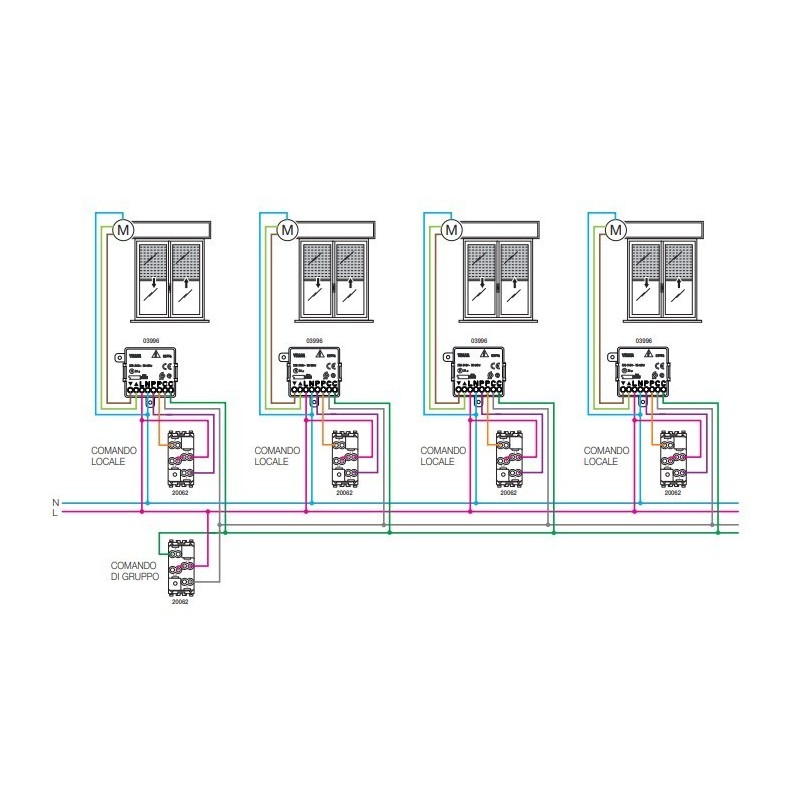

• Modulo centrale Quid tapparelle
• Numero di ingressi :  2 per pulsante NO
• Numero di uscite : 6 per modulo relè tapparelle Quid 03996
• Alimentazione : 220-240 V 50/60 Hz
• Installazione : in scatole di derivazione o portafrutto
• Tensione nominale di alimentazione: 220 – 240 V~ 50/60 Hz.
• Comando : mediante pulsante doppio interbloccato o non interbloccato.
• Gruppi di tapparelle comandabili : max 3
• Numero tapparelle collegabili: max 20
• Numero livelli di gruppo: max 3
• Lunghezza max dei cavi per ogni tratta: 50 m

Scarica il foglio istruzioni

Rele' elettromeccanico ad impulsi
Circuito bobina e contatti separati
Possibilita' di montaggio a pannello o ad incasso
Dotato di morsetti a vite
Tensione di alimentazione della bobina : 230V
Grado di protezione : IP20
Clicca su descrizione per scoprire altre informazioni

• Elemento Crepuscolare
• Compatibile con: Relè Crepuscolare Finder 11.91
• Non Compatibile con: 11.01 e 11.71
• Polarizzato: No
• Isolamento: Doppio
• Grado di Protezione: IP65
• Dimensioni: 53x32,3mm

Relè temporizzatore ad innesto multifunzione.
Montaggio su barra 35mm tramite zoccolo serie 94
Dotato di 2 contatti da 10A
Dotato di 7 scale con tempi da 0.05s a 100h
Alimentazione AC/DC non polarizzata
Corrente nominale dei contatti: 10A
Max corrente istantanea dei contatti : 20A
Tensione nominale dei contatti: 250V
Tensione di alimentazione V AC : 230V
Tensione di alimentazione V AC DC: 24V
Categoria di protezione : IP40
Clicca su descrizioni per altri dettagli

Relé ad impulsi unipolare Finder
Tensione di alimentazione: 12 V
Numero di contatti: 1
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Tipologia di alimentazione: Bobina AC
Adatto per comando/controllo luci
Contatti senza Cadmio

Immagine puramente indicativa

Relè Crepuscolare Modulare Orologio Finder 119182300000

35 millimetri di larghezza, con interruttore a tempo - 1 poli, 16 A - AC (50/60Hz) - 230 V

Tipo: larghezza 35 mm, con interruttore a tempo

Numero di poli: 1 pole, 16 A

Versione di alimentazione: AC (50/60Hz)

Tensione di alimentazione: 230 V

• Relè crepuscolare Tipo 1051
• Montaggio a palo e a parete
• Dimensioni contenute,
• Numero di Uscite : 1
• Tipo di contatti  : NO
• Corrente contatti : 12 A
• Caratteristiche:
• Regolazione della sensibilità : da 1 a 80 lux
• Contatti senza Cadmio
• Elemento fotosensore senza Cadmio
• Brevetto Italiano
• Primi 3 cicli di funzionamento del relè senza ritardo all’accensione
• Tensione di alimentazione 230 e 120 V AC (50/60 Hz)
