RELE' PASSO-PASSO A IMPULSI SERIE 26 FINDER 260382300000

• Morsetti a vite
• Circuito Bobina e Contatti separati
• Contatti : 1 NO + 1 NC Bobina AC
• Montaggio a pannello o ad incasso
• Contatti senza Cadmio
• BOBINA 230 V

RELE' INTERRUTTORE A IMPULSI SERIE 26 FINDER 260180120000

• Morsetti a vite
• Bobina AC
• Montaggio a pannello o ad incasso
• Contatti senza Cadmio
•BOBINA 12V

Interruttore crepuscolare con Sonda Esterna CR1DIN

• Alimentazione: 230V
• Montaggio: Su barra DIN
• Soglia luminosa di intervento: 1/100 lux
• Isteresi: 0 lux
• Ritardo all'accensione: 15 secondi
• Numero di relè: 1
• Dimensioni: 1 modulo DIN

Temporizzatore modulare monofunzione
Temporizzatore ad intermittenza asimmetrica e multitensione
Possibilità di montaggio su barra 35 mm
Dotato di 6 scale con tempi da 0.1s a 24h
Dotato di 1 contatto di scambio
Corrente nominale contatti : 16A
Tensione nominale contatti : 250V
Massima tensione commutabile contatti : 400V
Tensione di alimentazione : 12...240V
Ingombro :1 Modulo Din
Categoria di protezione : IP20

Relé ad impulsi commutatore Finder
Serie: 27
Tensione di alimentazione: 230 V
Numero di contatti: 2
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Commutatore 3 sequenze 2 NO
Tipologia di alimentazione: Bobina AC
Adatto per comando/controllo luci
Morsetti a bussola
Bobina AC
Montaggio a pannello
Contatti senza Cadmio

Immagine puramente indicativa

Relé ad impulsi commutatore Finder
Tensione di alimentazione: 230 V
Commutatore 4 sequenze 2 NO
Numero di contatti: 2
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Circuito bobina e contatti separati
Bobina AC
Adatto per comando/controllo luci
Contatti senza Cadmio

Immagine puramente indicativa

Modulo relè connesso IoT

• Apparecchio di comando elettronico IoT con uscita a relè NO 100-240 V 50/60 Hz
• Gestione carico tramite un collegamento wireless e da pulsante tradizionale remoto
• Configurazione da App View Wireless per sistema Bluetooth technology e App Amazon per Zigbee technology
• Compatibile con Alexa, Google Home e IFTTT, attraverso l'apposito gateway o hub Zigbee
• Modalità di funzionamento : Bluethoot oppure Zigbee (alternative fra loro)
• La forma favorisce la massima flessibilità di installazione (retrofrutto, scatole di derivazione, ecc.)
• Se pilotati direttamente dai comandi senza batteria, non è necessario il cablaggio con pulsanti elettromeccanici

Scarica il foglio istruzioni

• Varialuce per sistema Master Slave
• Dimmera Lampade a Led, Fluorescenti , Alogene
• Da utilizzare con Slave Finder 151182300400

• Alimentazione : 220V
• 1 Modulo Din
• Utilizzabile come luce scala
• Avviso di spegnimento in modalita' luce scala
• Regolazione del tempo di dimmerazione
• Comanda fino a 32 Slave
• Puo' essere comandato da 1 a 15 Pulsanti

Guarda il video realizzato da noi!

• Modulo centrale Quid tapparelle
• Numero di ingressi :  2 per pulsante NO
• Numero di uscite : 6 per modulo relè tapparelle Quid 03996
• Alimentazione : 220-240 V 50/60 Hz
• Installazione : in scatole di derivazione o portafrutto
• Tensione nominale di alimentazione: 220 – 240 V~ 50/60 Hz.
• Comando : mediante pulsante doppio interbloccato o non interbloccato.
• Gruppi di tapparelle comandabili : max 3
• Numero tapparelle collegabili: max 20
• Numero livelli di gruppo: max 3
• Lunghezza max dei cavi per ogni tratta: 50 m

Scarica il foglio istruzioni

• Relè magnetico Quid Silenzioso
• Funzione reset
• Funzione interruttore
• Installazione da incasso anche dietro un tappo copriforo
• Installabile con qualunque tipo di pulsante
• Alimentazione: 220 V
• Max 1 commutazione al secondo
• Segnalazione luminosa dello stato del carico
• Comando di reset mediante pulsante NO
•  Nel caso in cui si colleghino assieme più moduli 03992
  mediante il pulsante di reset l’impianto deve essere realizzato
  con un solo Differenziale e/o Magnetotermico.

CARICHI COMANDABILI :

• Carico in AC1: 10 A (6.000 cicli);
• Carico in AC15: 2,2 A (5.000 cicli);
• Carichi resistivi : 10 A (20.000 cicli);
• Lampade a incandescenza : 3 A (20.000 cicli);
• Lampade fluorescenti : 100 W (20.000 cicli);
• Lampade a risparmio energetico : 100 W (20.000 cicli);
• Lampade a LED : 100 W (20.000 cicli);
• Lrasformatori elettronici : 2 A (20.000 cicli);
• Alimentatori per strisce LED: 200 W (20.000 cicli)

Guarda il video realizzato da Vimar

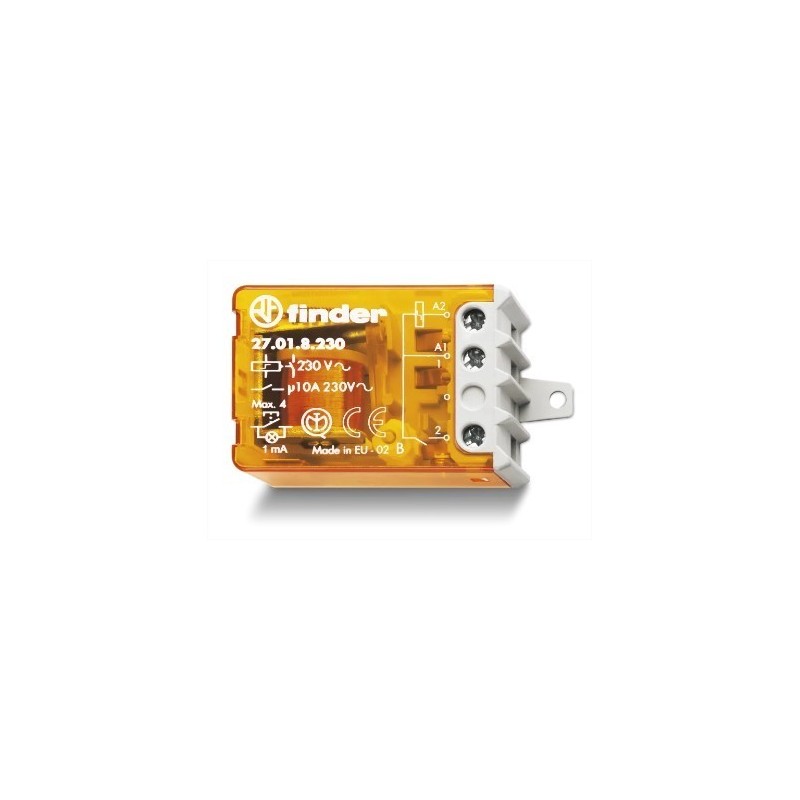

Relé ad impulsi unipolare Finder
Serie: 27
Tensione di alimentazione: 230 V
Numero di contatti: 1
Tipologia contatti: NO
Corrente nominale: 10 A
Tensione contatti: 230 Vac
Tipologia di alimentazione: Bobina AC
Adatto per comando/controllo luci
Morsetti a bussola
Bobina AC
Montaggio a pannello
Contatti senza Cadmio

Immagine puramente indicativa

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  100/5A per  cavi Ø22mm

Contatore di energia Monofase
Corrente massima : 45A
Connessione diretta
Uscita impulsiva: transistor open collector 5-27 V d.c. max 27 mA d.c.
Alimentazione 230V c.a.
Display con 5 numeri interi e 1 decimale
Risoluzione lettura : 0,1 KWh
Corrente/Potenza minima misurabile 20 mA / 4,5 W
Certificato MID
Dimensioni (LxPxH) 17.5 x 62 x 119 mm

Uscita 1 contatto
Contatto Normalmente aperto
Portata contatto : 16A
Collegamento con cavi fino a 6 mmq
Campo di regolazione 0-1000 Lux
Doppia scala di regolazione
Selettore per funzionamento: sempre ON - sempre OFF
Trimmer di regolazione soglia di intervento
Ritardo all’accensione/spegnimento per evitare false commutazioni:
Ritardo accensione: 15 secondi
Ritardo spegnimento : 30 secondi
LED di segnalazione stato di funzionamento
Relè senza Cadmio
Dimensioni DIN (L x P x H) : 17,5 x 60 X 90 mm

SONDA ESTERNA

Sonda esterna con fotodiodo di precisione senza Cadmio
Involucro opalino anti UV
Grado di protezione IP65
Dimensioni sonda (LxPxH): 28 x 48 x 56 mm

Interfaccia modulare Tipo 38.51 con relè elettromeccanico EMR, 1 scambio, 6 A/250 V AC, larghezza 6.2 mm.

Dotato di morsetti a vite. Adatto per montaggio su barra 35 mm (EN 60715).

Progettato per l’interfacciamento con sistemi PLC.

Caratteristiche:

• Alimentazione DC sensibile o AC/DC
• Fornito con circuito di presenza tensione e protezione bobina
• Estrazione del relè tramite il ponticello plastico di ritenuta e sgancio
• UL Listing (jumperinazione relè/zoccolo)
• Montaggio su barra Din 35 mm
• Tensione bobina : 24 V ac/dc

Scarica la scheda tecnica

• Contatore di Energia Monofase
• Display LCD retroilluminato
• Multimisura
• Assorbimento : 63A
• Inserzione diretta
• Ingombro : 2 Moduli Din
• Misura : kWh, kvarh, kW con media e max ,Volts  Hz,
• Contaore totale e parziale
• Uscita Programmabile
