• Relè monostabile modulare
• Comando manuale frontale
• applicazione su guida DIN35
• Tensione bobina : 230 Vac
• In : 16A
• N° contatti : 2 (1 NO + 1 NC)
• Ingombro : 1 modulo
• Sezione cavo max : 4 mmq

• Temporizzatore modulare tipo 80.82 monofunzione
• SD commutazione stella-triangolo
• multitensione
• tempo di trasferimento regolabile (0,05…1)s
• Configurazione contatti : 2 NO
• Corrente nominale : 6 A
• Tensione nominale/Max tensione commutabile (V AC) : 250/400
• Larghezza 17.5 mm
• Selettore rotativo scale tempi
• Elevato isolamento ingresso/uscita
• Montaggio su barra 35 mm (EN 60715)

Scarica il manuale tecnico

Relè monostabile BTicino
Corrente nominale: 16 A
Tensione nominale: 230 Vac
Tipologia contatti: 2NO+2NC
Grado di protezione: IP20

Temporizzatore utilizzabile con relè e zoccolo
Modulo bifunzione e multitensione
Dotato di indicatore LED
Scala tempi da 0.05s a 100H
Tensione di alimentazione AC/DC : 12/24V

• Tensione nominale di alimentazione: 1,5 V (batteria stilo AA (LR6) non fornita)
• Range di frequenza: 2400-2483,5 MHz.
• N° morsetti contatto filare : 2
• Da abbinare al magnete in dotazione
• 1 tasto frontale per configurazione
• 1 Led bicolore di segnalazione Stato
• Configurazione da App View Wireless per sistema Bluetooth technology

Scarica il manuale installazione

CARATTERISTICHE
Alimentazione 230V c.a. 50/60 Hz
Contatti 10 A / 250 V c.a.
Funzionamento sequenziale – meccanico
Contatti disponibili: 1 contatto 2 sequenze
Installazione a pannello/incasso libero
Predisposizione fori per fissaggio con viti
Dimensioni (LxPxH) 35 x 22 x 45 mm
Predisposto per inserimento Condensatore

• Contatore di Energia Monofase
• Display LCD
• Assorbimento : 40A
• Inserzione diretta
• Ingombro : 1 Modulo Din

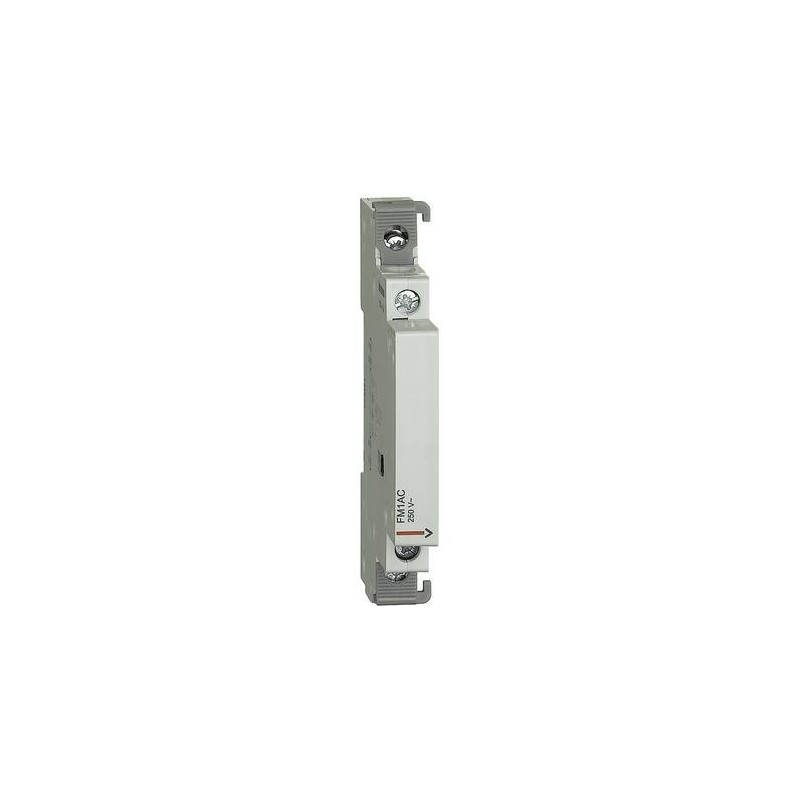

• Accessorio per relè 1 modulo
• Contatti : 1NO + 1NC
• Ingombro : 1/2 modulo DIN
• Serie : Btdin

Scarica le istruzioni

• Contatore di Energia Monofase Elettronico
• Numero di poli 1P + N
• Tipo di misura : Energia attiva
• Ad inserzione diretta
• Corrente nominale 63 A
• Tensione nominale 230 V +/- 20 %
• Tipo display :  LCD
• Misura di corrente 0…63 A
• Cifre visualizzate : 5
• Valore max misurato 999,99 MWh
• Luce di segnalazione Verde  : Alimentazione ON
• Lce di segnalazione Gialla : misure e attivià 1000 p/kWh
• Modalità di montaggio : Guida DIN

• Timer con funzione stella Triangolo
• 1 Contatto aperto ritardato ( da 1 a 20 secondi)
• 1 Contatto aperto non ritardato
• Tensione di comando : 12-240V AC/DC
• Connessione a vite
• Grado di protezione : IP20
• Altezza 100 mm
• Larghezza 22,5 mm
• Profondità 90 mm
• Fissaggio a vite e a scatto su guida profilata 35 mm

Scarica il manuale tecnico

Dimmer per quadri elettrici
Dispositivo varialuce
Installazione: all’interno di quadri elettrici
Per lampade ad intensità variabile
Alimentazione 230V
Frequenza: 50 Hz
Supporta lampade:
A incandescenza TE 400W
Alogene TE 400W
Protezione IP: IP20
Dimensioni (LxPxH) 58,7 x 45 x 25,3 mm

• Interruttore crepuscolare
• Regolazione della soglia luminosa 1÷100.000lux
• Alimentazione: 230Vac
• 1 modulo DIN35
• Compreso di sonda: F11RN

• Contatore di energia Trifase con o senza Neutro
• Inserzione tramite TA
• 1 Uscita digitale programmabile
• Multimisura
• Tensione nominale di alimentazione:  380...415VAC (L-L)
• Limite di funzionamento:  323...456VAC (L-L)
• Contatore con display LCD multifunzione
• LED metrologico lampeggiante per indicazione consumo energia
• Misura energie parziali azzerabili
• 2 uscite statiche programmabili
• Espandibilità Comunicazione ● (RS485, Ethernet, USB)
• Uscite a relè per stacco carichi
• Memoria dati (Data logger)
• Rileva le seguenti misure :

Energia attiva totale e parziale

Energia reattiva totale e parziale

Tensione

Corrente

Potenza attiva e reattiva

Fattore di potenza

Frequenza

Contaore totale e parziale

Potenza attiva media (su 15 minuti)

Massima potenza attiva media

Uscita 1 contatto
Contatto Normalmente aperto
Portata contatto : 16A
Collegamento con cavi fino a 6 mmq
Campo di regolazione 0-1000 Lux
Doppia scala di regolazione
Selettore per funzionamento: sempre ON - sempre OFF
Trimmer di regolazione soglia di intervento
Ritardo all’accensione/spegnimento per evitare false commutazioni:
Ritardo accensione: 15 secondi
Ritardo spegnimento : 30 secondi
LED di segnalazione stato di funzionamento
Relè senza Cadmio
Dimensioni DIN (L x P x H) : 17,5 x 60 X 90 mm

SONDA ESTERNA

Sonda esterna con fotodiodo di precisione senza Cadmio
Involucro opalino anti UV
Grado di protezione IP65
Dimensioni sonda (LxPxH): 28 x 48 x 56 mm

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  150/5A per  cavi Ø23mm

• Elemento Crepuscolare
• Compatibile con: Relè Crepuscolare Finder 11.91
• Non Compatibile con: 11.01 e 11.71
• Polarizzato: No
• Isolamento: Doppio
• Grado di Protezione: IP65
• Dimensioni: 53x32,3mm
