• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 100 A
• Numero di Poli : 4 (3P+N/2)
• Potere di interruzione : 16kA
• Altezza         130mm
• Larghezza 108mm
• Profondità 74mm
• Ingombro :    6 Moduli DIn

Scarica il manuale di istruzioni

• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 125 A
• Numero di Poli : 4 (3P+N/2)
• Potere di interruzione : 16kA
• Altezza         130mm
• Larghezza 108mm
• Profondità 74mm
• Ingombro :    6 Moduli DIn

Scarica il manuale di istruzioni

• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 160 A
• Numero di Poli : 4 (3P+N/2)
• Potere di interruzione : 16kA
• Altezza         130mm
• Larghezza 108mm
• Profondità 74mm
• Ingombro :    6 Moduli DIn

Scarica il manuale di istruzioni

• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 250A
• Numero di Poli : 4 (3P+N/2)
• Potere di interruzione : 25kA
• Altezza         165 mm
• Larghezza 140 mm
• Profondità 74mm

Scarica il manuale di istruzioni

• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 400A
• Numero di Poli : 4 (3P+N)
• Protezione Neutro : 100%
• Potere di interruzione : 36kA
• Tensione di isolamento Ui (V) 800
• Tensione nominale (50/60Hz) Ue (V) 690
• Tensione a tenuta d'impulso Uimp (kV) 8
• Frequenza nominale (Hz) 50 ‐ 60
• Manovre meccaniche (cicli) 20000
• Manovre meccaniche con controllo motore (cicli) 10000
• Regolazioni magnetiche (5 ÷ 10) x In
• Regolazioni termiche (0.8 ÷ 1) x In
• Protezione neutro per versione 4P (%Ith) 100
• Altezza         260 mm
• Larghezza 183 mm
• Profondità 105 mm

Scarica la scheda tecnica

• Magnetotermico Bticino MEGATIKER
• Corrente Massima : 630A
• Numero di Poli : 4 (3P+N)
• Protezione Neutro : 100%
• Potere di interruzione : 36kA
• Tensione di isolamento Ui (V) 800
• Tensione nominale (50/60Hz) Ue (V) 690
• Tensione a tenuta d'impulso Uimp (kV) 8
• Frequenza nominale (Hz) 50 ‐ 60
• Manovre meccaniche (cicli) 20000
• Manovre meccaniche con controllo motore (cicli) 10000
• Regolazioni magnetiche (5 ÷ 10) x In
• Regolazioni termiche (0.8 ÷ 1) x In
• Protezione neutro per versione 4P (%Ith) 100
• Altezza         260 mm
• Larghezza 183 mm
• Profondità 105 mm

Scarica la scheda tecnica

• LDX800 - Armadio da pavimento in metallo componibile 60 x 180 Bticino 93690
• Dimensioni (cm) :  60 x 180 x 23
• Grado di protezione : IP43
• Codice : 93690
• Serie : MAS800

Scarica le istruzioni

• LDX800 - Armadio da pavimento in metallo componibile
• Dimensioni (cm) :  60 x 200 x 23
• Grado di protezione : IP43
• Codice : 93690/10
• Serie : MAS800

Scarica le istruzioni

Pannello cieco per tutte le struttore MAS

Altezza : 5 cm

Larghezza : 60 cm

Serie : MAS

Scarica le istruzioni

Pannello cieco per tutte le struttore MAS

Altezza : 10 cm

Larghezza : 60 cm

Serie : MAS

Scarica le istruzioni

Pannello per quadri MAS 24 moduli DIN35

Tipo di attacco : 4 viti di fissaggio

Altezza : 15 cm

Larghezza : 60 cm

Serie : MAS400 , MAS800

Scarica le istruzioni

Pannello cieco per tutte le struttore MAS

Attacco : 4 viti di fissaggio

Altezza : 40 cm

Larghezza : 60 cm

Serie : MAS

Scarica le istruzioni

Pannello per installazioni interruttori MEGATIKER

Interruttori installabili : M 160-250 ; M4 630

Materiale : Plastica

Attacco : 1/4 di giro

Altezza : 40 cm

Larghezza : 60 cm

Serie : MAS

Pannello per quadri MAS 24 moduli DIN35

Tipo di attacco : 4 viti di fissaggio

Altezza : 20 cm

Larghezza : 60 cm

Serie : MAS400 , MAS800

Scarica le istruzioni

Pannello per quadri MAS 24 moduli DIN35

Materiale : Plastica

Tipo di attacco : 1/4 di giro

Altezza : 20 cm

Larghezza : 60 cm

Serie : MAS400 , MAS800

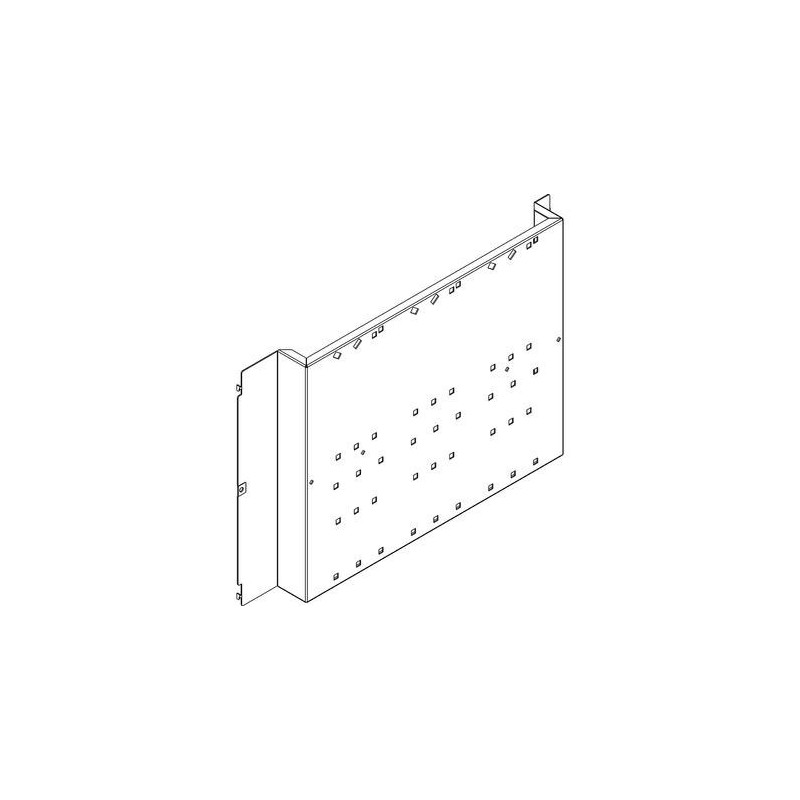

• Pannello in lamiera per installazioni interruttori MEGATIKER con differenziale sottoposto
• Interruttori installabili : [M 160-250E]+[G160-250] ; [M4 630]+[G400-630]
• Il pannello dispone di pretracciature per adattarsi all' installazione di max tre interruttori scatolati
• Attacco : 4 viti di fissaggio
• Altezza : 60 cm
• Larghezza : 60 cm
• Serie : MAS

Scarica le istruzioni
