Derivatore a morsetto Tv-Sat Fracarro 1 Via CD1-18 220818

- Classe A di schermatura
- Installazione facile e veloce
- Elevato return loss
- Altissimo isolamento tra le uscite
- Immune dai disturbi esterni
- 1 Entrata 1 Uscita 1 Derivazione
- Perdita in derivazione 18 db

Scarica le caratteristiche tecniche

Derivatore Televes
Numero di uscite: 4 vie
Sistema EasyF per segnali SMATV per un montaggio semplice
Connessione cavo coassiale tramite un sistema automatico di inserimento
Non necessità di saldatura e questo favorisce la longevità del cavo
Perdita di derivazione: 17dB
Intervallo frequenze: 5-862 MHz e 950-2400 MHz
Perdite di passaggio (dB):
- 9 tra 5 e 862 MHz e 7.5 tra 950 e 2400 MHz
Corrente massima: 300 mA
Con vite di messa a terra
Dimensioni ridotte per un'installazione versatile

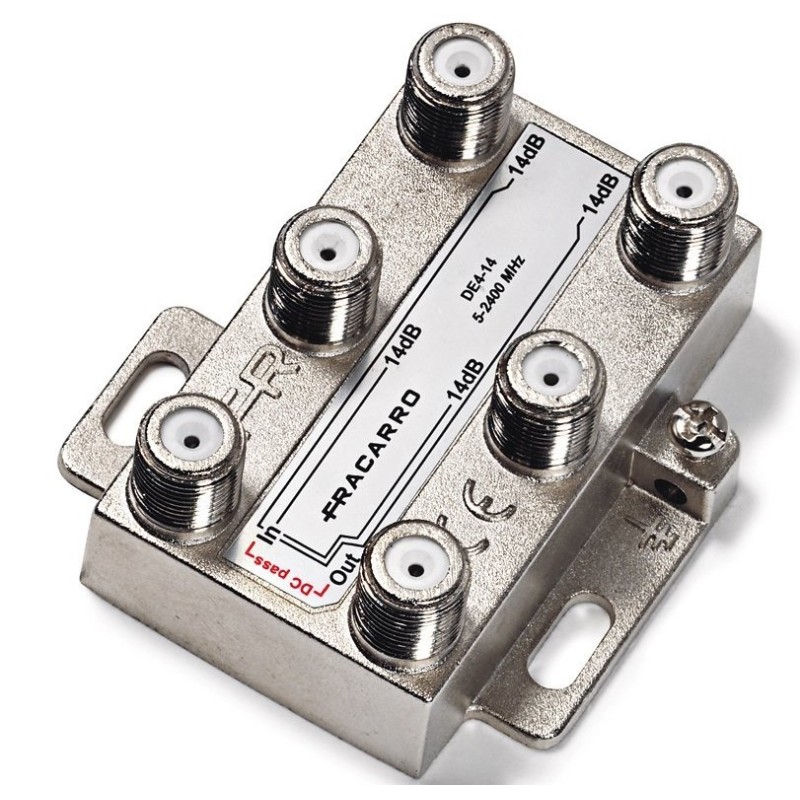

Derivatore  4 Vie Fracarro DE4-14 280719

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Perdita in derivazione 14 dB
- Innesto ad F

• Innovativa molla di tenuta del centrale
• Alette di fissaggio a parete prefratturate
• Passaggio DC dalle uscite verso l’ingresso
• Porte di ingresso e di uscita separate
• Utilizzabile con cavi di diametro diverso
• Garantita la protezione verso i segnali LTE
• N. di Uscite : 3

Perdita di passaggio

• RC 5-40 MHz dB 6,6
• TV 47-862 MHz dB 7,2
• SAT 950-1750 MHz dB 8,1
• SAT 1750-2150 MHz dB 8,5
• SAT 2150-2400 MHz dB 10,5

Isolamento uscite

• RC 5-40 MHz dB >21
• TV 47-862 MHz dB >21
• SAT 950-1750 MHz dB >21
• SAT 1750-2150 MHz dB >21
• SAT 2150-2400 MHz dB >21

Dimensioni : 62x33x23 mm

Scarica la scheda tecnica dei partitori Della serie PAM Fracarro

Derivatore  1 Via Fracarro DE1-10 280710

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Innesto ad F
- 1 entrata 1 uscita 1 derivazione

Derivatore a morsetto Tv-Sat Fracarro 2 Vie CD2-18 220838

- Classe A di schermatura
- Installazione facile e veloce
- Elevato return loss
- Altissimo isolamento tra le uscite
- Immune dai disturbi esterni
- 1 Ingresso 1 Uscita 2 Derivazioni
- Perdita in derivazione 18db

Scarica le caratteristiche tecniche

Partitore 8 Uscite Fracarro PA8 280705

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Innesto ad F

Partitore 6 Uscite Fracarro PA6 280704

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Innesto ad F

Derivatore a morsetto Tv-Sat Fracarro 1 Via CD1-10 220810

- Classe A di schermatura
- Perdita in derivazione : 10db
- Installazione facile e veloce
- Elevato return loss
- Altissimo isolamento tra le uscite
- Immune dai disturbi esterni
- 1 Entrata 1 Uscita 1 Derivazione

Scarica le caratteristiche tecniche

Partitore 1 ingresso 4 Uscite Fracarro PA4 280702

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Con innesto ad F

Derivatore Fracarro a Morsetto

Numero di derivazioni : 4

Perdita di passaggio

• RC 5-40 MHz dB 4,2
• TV 47-862 MHz dB 4,3
• SAT 950-1750 MHz dB 4,5
• SAT 1750-2150 MHz dB 5
• SAT 2150-2400 MHz dB 5,5

Perdita di derivazione

• RC 5-40 MHz dB 11,5
• TV 47-862 MHz dB 11,5
• SAT 950-1750 MHz dB 12
• SAT 1750-2150 MHz dB 12,5
• SAT 2150-2400 MHz dB 13,5

Isolamento uscite

• RC 5-40 MHz dB >20
• TV 47-862 MHz dB >20
• SAT 950-1750 MHz dB >20
• SAT 1750-2150 MHz dB >20
• SAT 2150-2400 MHz dB >20

Scarica il catalogo dei derivatori e dei partitori Fracarro

• Derivatore  6 Vie Fracarro DE6-16
• Ingressi: 1
• Uscite: 1
• Derivazioni: 6


• Innovativa molla di tenuta del centrale
• Alette di fissaggio a parete prefratturate
• Passaggio DC dalle uscite verso l’ingresso
• Porte di ingresso e di uscita separate
• Utilizzabile con cavi di diametro diverso
• Garantita la protezione verso i segnali LTE
• N. di Uscite : 2

Perdita di passaggio

• RC 5-40 MHz dB 4
• TV 47-862 MHz dB 4,3
• SAT 950-1750 MHz dB 5,1
• SAT 1750-2150 MHz dB 5,8
• SAT 2150-2400 MHz dB 6,8

Isolamento uscite

• RC 5-40 MHz dB >21
• TV 47-862 MHz dB >21
• SAT 950-1750 MHz dB >21
• SAT 1750-2150 MHz dB >21
• SAT 2150-2400 MHz dB >21

Dimensioni : 62x33x23 mm

Scarica la scheda tecnica dei partitori Della serie PAM Fracarro

Mini derivatore Televes
Numero di uscite: 2 vie
Sistema EasyF per segnali SMATV per un montaggio semplice
Connessione cavo coassiale tramite un sistema automatico di inserimento
Non necessità di saldatura e questo favorisce la longevità del cavo
Perdita di derivazione: 12dB (TA)
Intervallo frequenze: 5-862 MHz e 950-2400 MHz
Perdite di passaggio (dB): 3-4 tra 5 e 862 MHz e 4.5 tra 950 e 2400 MHz
Corrente massima: 300 mA
Con vite di messa a terra
Dimensioni ridotte per un'installazione versatile
Dimensioni: 57x47x13 mm

Derivatore  2 Vie Fracarro DE2-10 280714

- Bassa perdita d’inserzione
- Fissaggio a parete
- Calsse A di schermatura
- Perdita in derivazione 10 dB
- Innesto ad F

Derivatore a morsetto Tv-Sat Fracarro 1 Via CD1-14 220814

- Classe A di schermatura
- Installazione facile e veloce
- Elevato return loss
- Altissimo isolamento tra le uscite
- Immune dai disturbi esterni
- Perdita in derivazione : 14,5 db
- 1 Entrata 1 Uscita 1 Derivazione

Scarica le caratteristiche tecniche
