Morsetto Passante da quadro 2 Piani WDK 2.5 Weidmuller 1021500000
WEI 1021500000
- Morsetti componibili
- Morsetto Passante a due Piani
- Attacco din
- Collegamento a vite
- 2.5 mm², 400 V, 24 A
Gratis i primi 10KG di spedizione per ordini a partire da 500,00€

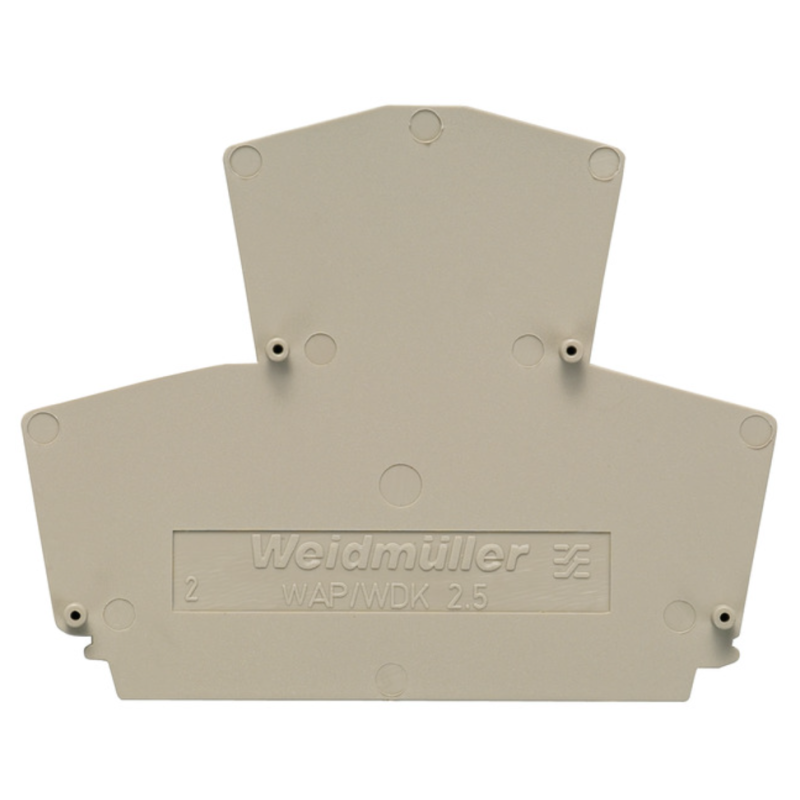

Piastra terminale Weidmuller WAP WDK2.5
Per morsetti da quadro WDK2.5
Colore: Beige
Temperatura d'esercizio: -50/+120 gradi c
Montaggio: Passante montaggio diretto
Classe infiammabilità UL94: V-0
Dimensioni: 54.5x69x1.5mm
Pagamenti sicuri al 100%
Spedizioni rapide e veloci
Reso facile entro 14 giorni
Specifiche tecniche
Blocchetto terminale universale,
Adatto per profilati a norma IEC 60715 tipo a“G32”
Adatto per IEC 60715/TH35 (ns. tipi PR/DIN e PR/3)
Si monta direttamente nella posizione desiderata e non richiede fissaggio a vite.
- in poliammide nero
- spessore: 8 mm
Staffa terminale Weidmuller
Sistema di montaggio rapido
Adatta per il montaggio su morsetti a molla
Idonea con morsetti con sezione 2.5 mmq
Larghezza: 2 mm
Materiale: Wemid
Colore: Beige
Maggiori specifiche in scheda tecnica
Tappo di chiusura Weidmuller
Diametro: 20 mm
Altezza: 3.5 mm
Lunghezza filettatura: 7 mm
Filettatura esterna: M20
Materiale: Poliammide 6 (PA6 - GF30)
Grado di protezione: IP54
Maggiori specifiche in scheda tecnica
Morsetto portafusibile Weidmuller
Tipo: WSI 4/LD
Numero di collegamenti: 2
Corrente nominale: 6.3 A
Tensione nominale: 10 - 36 V
Dimensione filo da 22 a 12 AWG
Adatto all'uso in applicazioni a bassa tensione
Colore: Nero
Maggiori specifiche in scheda tecnica
Morsetto passante Siemens
Dimensione della griglia morsetti: 5.2 mm
Tensione di impiego: 1000 V
Corrente di impiego: 32 A
Sezione morsetto: 4 mmq
Morsetti a vite
Fissaggio su guida profilata da 35 mm
Materiale: termoplastica
Colore: Grigio
Maggiori specifiche in scheda tecnica
Staffa terminale Weidmuller
Sistema di montaggio rapido
Adatta per il montaggio su morsetti passanti
Idonea con morsetti con sezione da 2.5 a 10 mmq
Larghezza: 1.5 mm
Materiale: Wemid
Colore: Beige
Maggiori specifiche in scheda tecnica
Morsetto portafusibile Siemens 8WH1000-1GG08
Serie Sentron Alpha Fix
Sezione: 4mmq
Tensione nominale d'impiego: 500V
Corrente nominale d'impiego: 6.3A
Materiale: Termoplastico
Colore: Nero
Installazione: Guida DIN
Posizione morsetto di collegamento: Laterale
Maggiori specifiche in Scheda Tecnica
Morsetto passante Weidmuller WDU 10 BL
Tensione nominale: 1000V
Corrente nominale: 57A
Potenza dissipata: 1.82W
Sezione: 10mm2
Sezione minima/massima cavo AWG: 6-16
Numero conduttori allacciabili: 2
Lato aperto: Destra
Numero piani: 1
Tipo collegamento: Vite M4
Temperatura d'esercizio: -60/+130 gradi c
Dimensioni: 46.5x60x9.9mm
Installazione: Innesto guida TS35
Maggiori specifiche in Scheda Tecnica
Morsetto passante Weidmuller WDU 35 BL
Tensione nominale: 1000V
Corrente nominale: 125A
Potenza dissipata: 4W
Sezione: 35mm2
Sezione minima/massima cavo AWG: 2-12
Numero conduttori allacciabili: 2
Lato aperto: Destra
Numero piani: 1
Tipo collegamento: Vite M6
Temperatura d'esercizio: -60/+130 gradi c
Dimensioni: 62.5x60x16mm
Installazione: Innesto guida TS35
Maggiori specifiche in Scheda Tecnica
Morsetto di terra Siemens
Dimensione della griglia morsetti: 8 mm
Grandezza morsetto 6 mmq
Morsetti a vite
Fissaggio su guida profilata da 35 mm
Materiale: termoplastica
Colore: Giallo-verde
Maggiori specifiche in scheda tecnica
Ponticello ad innesto Siemens
Adatto per morsetti larghi: 5.2 mm
Numero dei poli: 10
Installazione: ad innesto
Colore: Verde
Maggiori specifiche in scheda tecnica
Morsetto passante Weidmuller WDU 6 BL
Tensione nominale: 800V
Corrente nominale: 41A
Potenza dissipata: 1.31W
Sezione: 6mm2
Sezione minima/massima cavo AWG: 8-26
Numero conduttori allacciabili: 2
Lato aperto: Destra
Numero piani: 1
Tipo collegamento: Vite M3.5
Temperatura d'esercizio: -60/+130 gradi c
Dimensioni: 46.5x60x7.9mm
Installazione: Innesto guida TS35
Morsetto passante Weidmuller WDU 50N
Tensione nominale: 1000V
Corrente nominale: 150A
Potenza dissipata: 4.8kW
Sezione: 50mm2
Sezione minima/massima cavo AWG: 0-8
Numero conduttori allacciabili: 2
Tipo apertura: Chiuso
Collegamento trasversale a vite in stato chiuso
Numero piani: 1
Tipo collegamento: Vite M6
Temperatura d'esercizio: -60/+130 gradi c
Dimensioni: 69.6x70x18.5mm
Installazione: Guida TS35
Maggiori specifiche in Scheda Tecnica
