Contatore monofase di energia ABB EQ B21 312-100
Misurazione energia attiva e reattiva
Tensione nominale: 220-240V
Range di tensione: 176-276V
Corrente nominale: 5A
Corrente massima nominale: 65A
Consumo: 0.414W
Interfaccia di comunicazione: Modbus RS485 RTU
Tipo connessione: Diretta
Numero poli: 1
Numero posizioni misurate: 7
Numero ingressi/uscite digitali: 2/2
Display di indicazione
Materiale: Plastica
Grado di protezione: IP20
Installazione: Guida DIN
Ingombro moduli: 2
Sezione cavi: 1-25mm2
Dimensioni: 35x26.5x65mm

Maggiori specifiche in Scheda Tecnica

Contatore di energia attiva IME Conto D1
Tensione: 230VAC autoalimentato
Tipo: Monofase
Corrente: 5-32A
Frequenza: 50-60Hz
Display LCD 7 cifre
Grado di protezione: IP20
Ingombro moduli: 1
Installazione: Guida DIN
Connessioni: Morsetti a vite
Classe di precisione: 1
Conteggio energia totale: Non azzerabile
Inserzione: Diretta

Maggiori specifiche in Scheda Tecnica

Sonda Rogowski apribile IME
Per centrali di misura EASYCONNECT
Corrente ingresso: 1600A
Imin/max: 32.5A/1950A
Grado di protezione: IP20
Diametro: 100mm
Lunghezza cavo: 2 metri

Trasformatore di corrente apribile IME TRA812
Tipo: Monofase
Dimensioni: 80x120 mm
Corrente ingresso: 1000/5A
Potenza: 5/10 VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

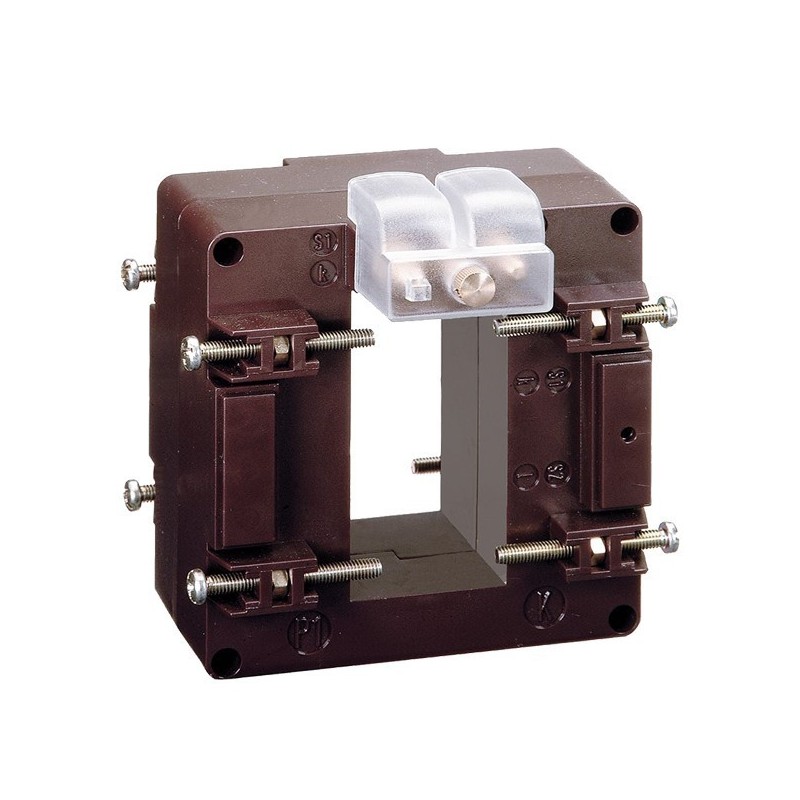

Trasformatore di corrente TA Siemens
Corrente di ingresso: 800/5A
Potenza: 10 VA
Classe di precisione: 0.5
Colore: Marrone

Trasformatore a nucleo chiuso IME DEL
Diametro cavo/sbarra passante: 35mm
Corrente minima: 0.03A
Frequenza: 50Hz
Installazione a sbarra passante
Fissaggio a vite

Maggiori specifiche in Scheda Tecnica

• Trasformatore di corrente
• da 200 A a 5 A
• Attacchi Faston
• Perc Cavi fino a 23 mm di diametro
• Per barre da 30x10mm, 25x12,5mm, 20x15mm.

Trasformatore di corrente TA ABB
Modello: CT1M-3 400
Corrente nominale primaria: 400 A
Corrente nominale secondaria: 5 A
Sezione: 26 mm
Grado di protezione: IP20

Trasformatore di corrente IME TAIBB
Tipo: Monofase
Diametro cavo/sbarra passante: 21mm
Corrente ingresso: 60/5A
Potenza: 1/2VA
Frequenza: 50Hz
Grado di protezione: IP40
Dimensioni: 16x12.5mm
Classe di precisione: 1/3
Installazione DIN o a muro con vite

Maggiori specifiche in Scheda Tecnica

• Contatore EQ Meters serie B
• Display digitale
• Visualizzazione dei consumi : energia attiva, reattiva, apparente
• Per sistemi monofase
• Analisi massima domanda.
• Certificato secondo la direttiva MID
• Dotato di uscite per la gestione di impulsi o allarmi
• Corrente noiminale : 5 A
• Interfaccia di comunicazione : Modbus RS485
• Numero di ingressi/uscite digitali : 1 DO
• Tipo di montaggio : su guida Din
• Moduli: 2
• Connessione Diretta
• Grado di protezione : IP20

Scarica il manuale installazione

Trasformatore di corrente IME TAS84
Tipo: Monofase
Dimensioni: 84x34 mm
Corrente ingresso: 1000/5A
Potenza: 10/15VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  250/5A per  cavi Ø23mm

Trasformatore di corrente IME TAS84
Tipo: Monofase
Dimensioni: 84x34 mm
Morsetto lago lungo
Corrente ingresso: 1000/5A
Potenza: 10/15VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

• Contaore a 5 cifre
• Tensione : 220V
• Lettura max : 99999 ore
• Tipo Display : analogico
• Ingombro : 2 Moduli Din

Trasformatore di corrente IME TAS65
Tipo: Monofase
Dimensioni cavo/sbarra passante: 32x65mm
Corrente ingresso: 1000/5A
Potenza: 15/20VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1

Maggiori specifiche in Scheda Tecnica

• Trasformatore di corrente
• da 250 A a 5 A
• Attacchi Faston
• Perc Cavi fino a 23 mm di diametro
• Per barre da 30x10mm, 25x12,5mm, 20x15mm.
