Trasformatore di corrente IME TAS84
Tipo: Monofase
Dimensioni: 84x34 mm
Morsetto lago lungo
Corrente ingresso: 1250/5A
Potenza: 12/15VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Contenitore con montaggio da interno quadro a vite.

Protezione  fusibile ingresso rete

Protezione fusibile uscita batteria

Blocco elettronico in caso di cortocircuito sui morsetti della batteria

Protezione  inversione di polarità batteria

Protezione da sovraccarico

Segnalazioni tramite LED:

Presenza tensione

Allarme per intervento protezioni.

Tensione di alimentazione :  220...240VAC

Morsettiera a serrafilo con vite imperdibile:

Grado di protezione: IP00.

Le cause che possono determinare l’allarme sono:

"Low battery voltage" (bassa tensione di batteria)

"Battery fuse blown" (interruzione fusibile batteria)

"Battery not connected" (batteria non connessa)

"Battery polarity inverted" (inversione di polarità batteria).

Il carica batterie dispone di una uscita di allarme a relè

normalmente eccitato. Al verificarsi di una condizione di

allarme (LED “ALARM” acceso) o in mancanza della tensione

di rete il relè si diseccita.

Relé: 1 contatto in scambio, normalmente eccitato

Portata nominale AC1: 5A - 250VAC Ith

Tensione nominale di uscita : 24V DC

Tensione nominale ausiliaria AC VAC 100…240
Tensione nominale ausiliaria DC VCC 110…250
Potenza Assorbita max VA 3.5
Potenza massima dissipata w 1.2
Ingressi di misura della tensione : )
fase-fase VAC 690
fase-neutro VAC 400
Campo di misura :
fase-fase VAC 20…830
fase-neutro VAC 10…480
Metodo misura ingressi di tensione Vero RMS
Corrente nominale (Ie) UN 5
Campo di misura 0,01…6
Metodo misura TRMS
Sovraccaricabilità +20% Ie da TA esterno con secondario 5A
Interfaccia seriale RS485
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso (Uimp) kV 9.5
Tensione di tenuta alla frequenza di esercizio kV 5.2
Tipo custodia : Poliammide
Attacchi Fissi
Sezione conduttori :  da  mm² 0.2 a mm² 4
Grado di protezione IP30

Trasformatore di corrente IME TAS127B
Tipo: Monofase
Cavo/sbarra passante: 127x54 mm
Morsetto lago lungo
Corrente ingresso: 1250/5A
Potenza: 15/25VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

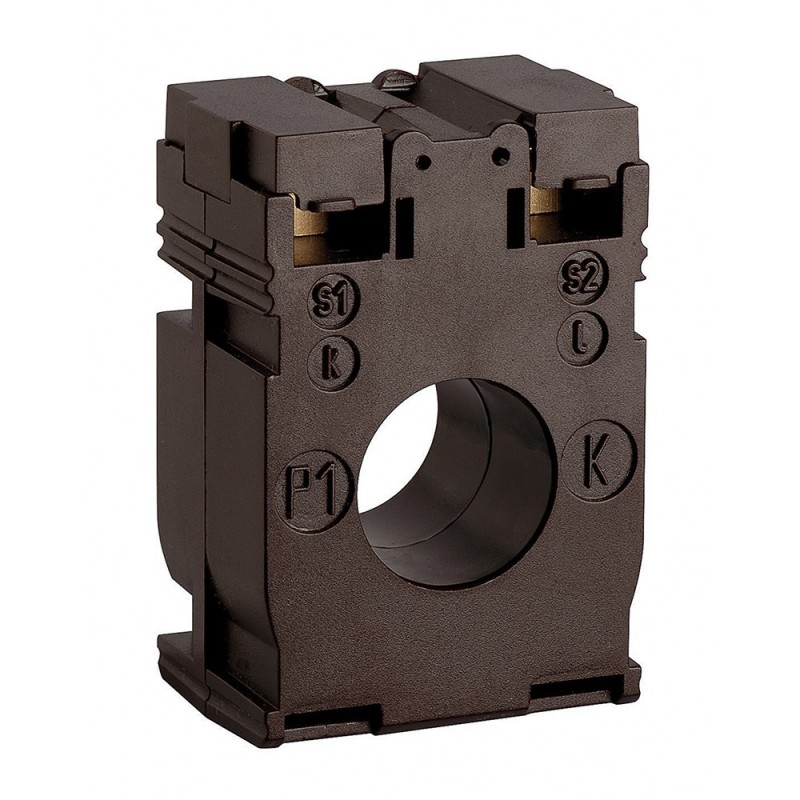

Trasformatore di corrente IME TAIBB
Tipo: Monofase
Diametro cavo/sbarra passante: 21mm
Corrente ingresso: 40/5A
Potenza: 1VA
Frequenza: 50Hz
Grado di protezione: IP40
Dimensioni: 16x12.5mm
Classe di precisione: 3
Installazione DIN o a muro con vite

Maggiori specifiche in Scheda Tecnica

Trasformatore di corrente apribile IME TRA812
Tipo: Monofase
Dimensioni: 80x120 mm
Corrente ingresso: 1000/5A
Potenza: 5/10 VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Trasformatore di corrente apribile IME TRA580
Tipo: Monofase
Dimensioni: 50x80.5 mm
Corrente ingresso: 800/5A
Potenza: 3/7 VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Multimetro espandibile Lovato DMG620
Elevata accuratezza nella misurazione dell'energia attiva
Tensione di alimentazione ausiliaria in AC: 440 Vac
Tensione di alimentazione ausiliaria in CC: 250 Vcc
Numero di fasi: 3 + neutro
Dissipazione di potenza: 3.5 W
Installazione: da incasso
Dispone di una porta ethernet
Porta ottica frontale
Metodo misura: TRMS
Accuratezza di misura energia attiva: Classe 0.5s
Grado di protezione: IP54

Maggiori specifiche in scheda tecnica

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 1250 A
Corrente secondaria: 5 A
Dimensione foro: 80x80 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Contatore di energia attiva e reattiva IME Conto D4-Pt
Tensione: 400-415VAC autoalimentato
Tipo: Trifase 4 fili squilibrata
Corrente: 5/63A
Frequenza: 50-60Hz
Display grafico retroilluminato 1.8"
Grado di protezione: IP20
Ingombro moduli: 4
Installazione: Guida DIN
Connessioni: Morsetti a vite
Classe di precisione: 1/2
Ingresso/uscita: Impulsi
Doppio isolamento
LED metrologico
Tastiera a 2 pulsanti
Inserzione: TA

Maggiori specifiche in Scheda Tecnica

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 400 A
Corrente secondaria: 5 A
Dimensione foro: 52x80 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Trasformatore di corrente TA Siemens
Corrente di ingresso: 100/5A
Potenza: 1.5 VA
Classe di precisione: 0.5
Colore: Marrone

Trasformatore sommatore di corrente Siemens
Tipo B
Corrente differenziale: 10 mA
Tensione di impiego nominale: 690 V
Diametro interno trasformatore: 60 mm
Lunghezza massima del cavo: 10 metri
Potenza apparente dissipata: 2.5 VA
Corrente di impiego nominale: 160 A
Dimensioni (LxHxP): 135x67x116.4 mm
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

Scala intercambiabile per amperometro IME
Corrente: 100/5A
Scala: 0-In
Fondo: Bianco
Numerazione nera

Immagine indicativa
Specifiche in Descrizione e Scheda Tecnica

Sonda Rogowski apribile IME
Per centrali di misura EASYCONNECT
Corrente ingresso: 630A
Imin/max: 12.5A/750A
Grado di protezione: IP20
Diametro: 50mm
Lunghezza cavo: 2 metri

Trasformatore sommatore di corrente Siemens
Tipo B
Corrente differenziale: 100 mA
Tensione di impiego nominale: 690 V
Tensione di tenuta ad impulso: 8 kV
Potenza apparente assorbita: 2.5 VA
Diametro interno trasformatore: 120 mm
Lunghezza massima del cavo: 10 metri
Dimensioni (LxHxP): 210x67x191.5 mm
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica
