Amperometro elettromagnetico IME
Inserzione: TA
Corrente: 5A
Frequenza: 50Hz
Formato: 72x72mm
Installazione: Incasso
Grado di protezione: IP54
Scala intercambiabile

Maggiori specifiche in Scheda Tecnica

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 1250 A
Corrente secondaria: 5 A
Dimensione foro: 80x80 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Trasformatore di corrente
Per cavo o barra passante
Dotato di supporto removibile per montaggio su guida DIN
Dotato di piedini removibili
Dotato di 2 viti isolate di fissaggio a barra passante
Doppio morsetto di collegamento

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 400 A
Corrente secondaria: 5 A
Dimensione foro: 52x80 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Trasformatore di corrente apribile IME TRA812
Tipo: Monofase
Dimensioni: 80x120 mm
Corrente ingresso: 600/5A
Potenza: 5/14 VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Scala intercambiabile per amperometro IME
Corrente: 600/5A
Scala: 0-In
Fondo: Bianco
Numerazione nera

Immagine indicativa
Specifiche in Descrizione e Scheda Tecnica

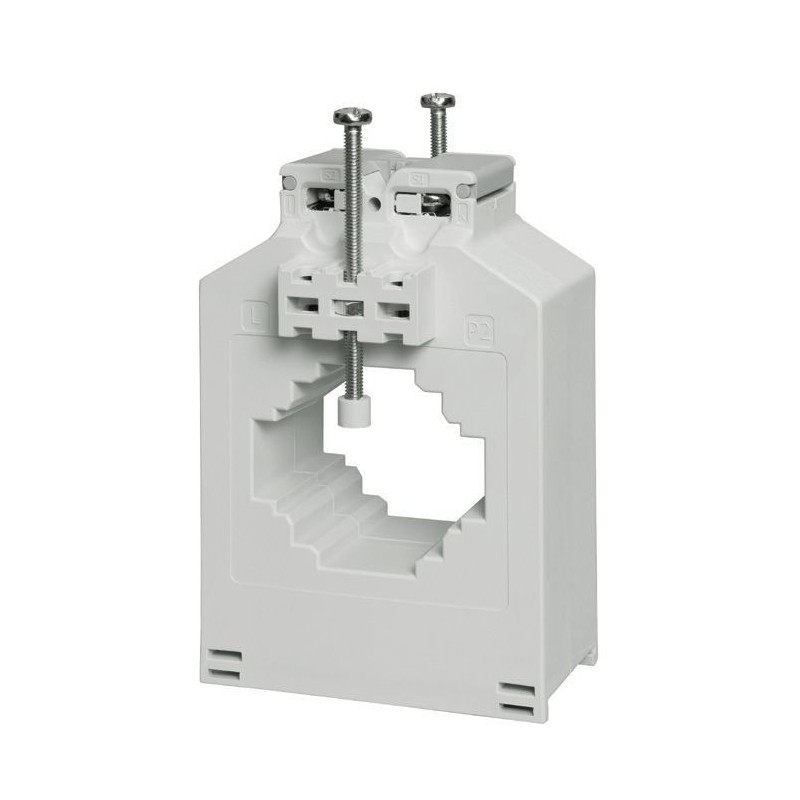

• Trasformatore di corrente
• da 400 A a 5 A
• Attacchi Faston
• Per cavi diametro 23mm
• Per barre da 30x10mm, 25x12,5mm, 20x15mm.

• Contatore di Energia Monofase
• Display LCD
• Assorbimento : 40A
• Inserzione diretta
• Ingombro : 1 Modulo Din

Trasformatore di corrente TA ABB
Modello: CT1M-3 400
Corrente nominale primaria: 400 A
Corrente nominale secondaria: 5 A
Sezione: 26 mm
Grado di protezione: IP20

Multimetro espandibile Lovato DMG600
Tensione di alimentazione ausiliaria in AC: 100 - 440 Vac
Tensione di alimentazione ausiliaria in CC: 120 - 250 Vcc
Numero di fasi: 3 + neutro
Dissipazione di potenza: 3.5 W
Potenza assorbita: 9.5 VA
Installazione: da incasso
Dispone di una porta ethernet
Porta ottica frontale
Metodo misura: TRMS
Grado di protezione: IP54

Maggiori specifiche in scheda tecnica

Trasformatore di corrente IME TA540
Tipo: Monofase
Diametro cavo passante: 40mm
Dimensioni sbarra: 40.5x20.5mm/50.5x12.5mm
Corrente ingresso: 600/5A
Potenza: 6/8VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Trasformatore di corrente IME TAS65
Tipo: Monofase
Dimensioni cavo/sbarra passante: 32x65mm
Corrente ingresso: 800/5A
Potenza: 12/15VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1

Maggiori specifiche in Scheda Tecnica

• Contatore di Energia Monofase
• Display LCD retroilluminato
• Multimisura
• Assorbimento : 63A
• Inserzione diretta
• Ingombro : 2 Moduli Din
• Misura : kWh, kvarh, kW con media e max ,Volts  Hz,
• Contaore totale e parziale
• Uscita Programmabile

Trasformatore di corrente
Per barra passante
Dotato di supporto integrato per montaggio su guida DIN
Dotato di piedini removibili per fissaggio a barra passante
Doppio morsetto di collegamento
Corrente primaria : 600A
Corrente secondaria : 5A

• Trasformatore di corrente
• da 250 A a 5 A
• Attacchi Faston
• Per Cavi diametro 30
• Per barre da 40x10mm, 30x20mm, 25x25mm

Contenitore con montaggio da interno quadro a vite.

Protezione  fusibile ingresso rete

Protezione fusibile uscita batteria

Blocco elettronico in caso di cortocircuito sui morsetti della batteria

Protezione  inversione di polarità batteria

Protezione da sovraccarico

Segnalazioni tramite LED:

Presenza tensione

Allarme per intervento protezioni.

Tensione di alimentazione :  220...240VAC

Morsettiera a serrafilo con vite imperdibile:

Grado di protezione: IP00.

Le cause che possono determinare l’allarme sono:

"Low battery voltage" (bassa tensione di batteria)

"Battery fuse blown" (interruzione fusibile batteria)

"Battery not connected" (batteria non connessa)

"Battery polarity inverted" (inversione di polarità batteria).

Il carica batterie dispone di una uscita di allarme a relè

normalmente eccitato. Al verificarsi di una condizione di

allarme (LED “ALARM” acceso) o in mancanza della tensione

di rete il relè si diseccita.

Relé: 1 contatto in scambio, normalmente eccitato

Portata nominale AC1: 5A - 250VAC Ith

Tensione nominale di uscita : 24V DC
