• Trasformatore di corrente
• da 200 A a 5 A
• Attacchi Faston
• Perc Cavi fino a 23 mm di diametro
• Per barre da 30x10mm, 25x12,5mm, 20x15mm.

Relè di Controllo Fasi PSR400

• Regolazione della sensibilità: Tra il 95% e il 70% di tolleranza
• Alimentazione : 400V
• Montaggio: Su barra DIN
• Tempo di intervento: 2 Secondi
• Numero di relè: 1
• Dimensioni: 2 moduli DIN

• Contatore di energia Trifase con o senza Neutro
• Inserzione tramite TA
• 1 Uscita digitale programmabile
• Multimisura
• Tensione nominale di alimentazione:  380...415VAC (L-L)
• Limite di funzionamento:  323...456VAC (L-L)
• Contatore con display LCD multifunzione
• LED metrologico lampeggiante per indicazione consumo energia
• Misura energie parziali azzerabili
• 2 uscite statiche programmabili

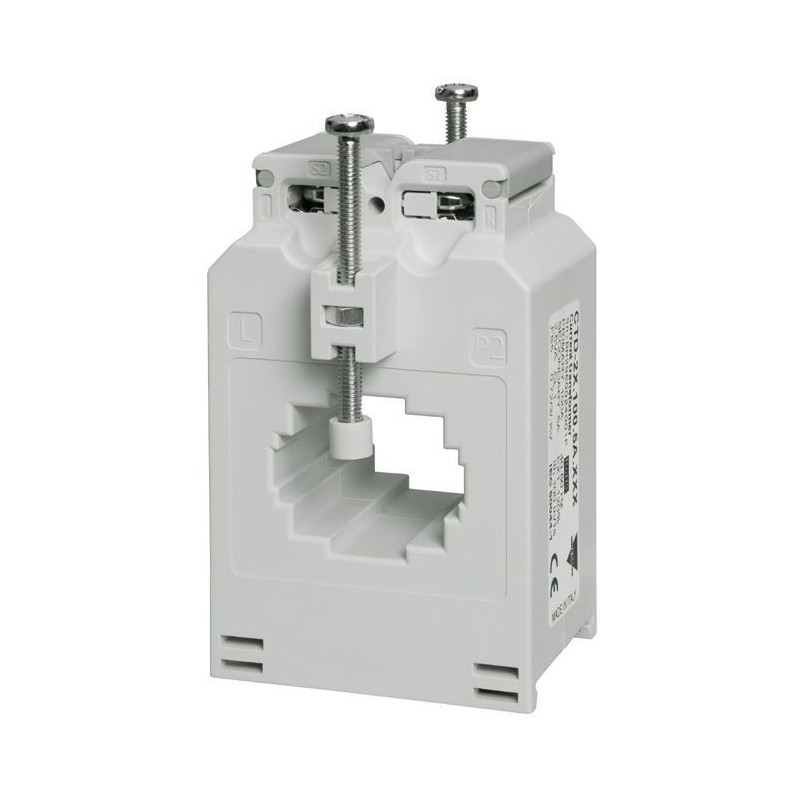

Trasformatore di corrente
Per barra passante
Dotato di supporto integrato per montaggio su guida DIN
Dotato di piedini removibili
Dotato di 2 viti isolate di fissaggio a pannello
Doppio morsetto di collegamento
Corrente primaria : 150 A
Corrente secondaria : 5A

Tensione nominale ausiliaria AC VAC 100…240
Tensione nominale ausiliaria DC VCC 110…250
Potenza Assorbita max VA 3.5
Potenza massima dissipata w 1.2
Ingressi di misura della tensione : )
fase-fase VAC 690
fase-neutro VAC 400
Campo di misura :
fase-fase VAC 20…830
fase-neutro VAC 10…480
Metodo misura ingressi di tensione Vero RMS
Corrente nominale (Ie) UN 5
Campo di misura 0,01…6
Metodo misura TRMS
Sovraccaricabilità +20% Ie da TA esterno con secondario 5A
Interfaccia seriale RS485
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso (Uimp) kV 9.5
Tensione di tenuta alla frequenza di esercizio kV 5.2
Tipo custodia : Poliammide
Attacchi Fissi
Sezione conduttori :  da  mm² 0.2 a mm² 4
Grado di protezione IP30

Trasformatore di corrente TA Lovato
Traformatore apribile
Corrente primaria: 1500 A
Corrente secondaria: 5 A
Dimensione foro: 80x120 mm
Tensione di isolamento: 720 V
Grado di protezione: IP30

Maggiori specifiche in scheda tecnica

Trasformatore di corrente sommatore toroide chiuso Siemens
Diametro interno: 140 mm
Corrente differenziale: 300 mA
Portata: 500 A
Lunghezza massima cavo: 10 mm
Corrente di impiego nominale: 500 A
Tensione di impiego per l'azionamento: AC
Tensione di tenuta a impulso nominale: 4 kV
Tensione di impiego massima nominale: 720 V
Range di temperatura di funzionamento: da -10 a +50 gradi
Grado di protezione: IP20
Dimensioni (LxHxP): 230x33x196 mm
Peso: 1.2 kg

Maggiori specifiche in scheda tecnica

• Contatore di energia Trifase con o senza Neutro
• Inserzione tramite TA
• 1 Uscita digitale programmabile
• Multimisura
• Tensione nominale di alimentazione:  380...415VAC (L-L)
• Limite di funzionamento:  323...456VAC (L-L)
• Contatore con display LCD multifunzione
• LED metrologico lampeggiante per indicazione consumo energia
• Misura energie parziali azzerabili
• 2 uscite statiche programmabili
• Espandibilità Comunicazione ● (RS485, Ethernet, USB)
• Uscite a relè per stacco carichi
• Memoria dati (Data logger)
• Rileva le seguenti misure :

Energia attiva totale e parziale

Energia reattiva totale e parziale

Tensione

Corrente

Potenza attiva e reattiva

Fattore di potenza

Frequenza

Contaore totale e parziale

Potenza attiva media (su 15 minuti)

Massima potenza attiva media

Caratteristiche del DMG100

Display LCD ad icone retroilluminato

Alimentazione ausiliaria :  100...240VAC/110...250VDC.

Multilingue

Contenitore modulare ingombro 4 moduli din

Valori misurati :

– tensione (tensioni di fase, concatenate e di sistema)

– corrente di fase (corrente di neutro calcolata)

– potenza (potenze attive, reattive e apparenti di fase e totali)

– P.F. (fattore di potenza di ogni fase e totale)

– frequenza (misura della frequenza della tensione misurata)

– funzione di valore massimo (HIGH)

- funzione di valore minimo (LOW)

- funzione di valore medio (AVERAGE)

– valori di picco (max demand) di potenza e corrente

– asimmetria della tensione e della corrente

– contatori di energia attiva, reattiva, apparente

– contaore

– energie di fase

– massima tensione di misura nominale :

 • 600VAC (DMG 100/110)

 • 690VAC (DMG 200/210)

– campo di misura della tensione:

 • 50...720VAC fase-fase(DMG 100/110)

 • 20...830VAC fase-fase (DMG 200/210)

– corrente nominale d’ingresso: mediante TA esterno 5A

– memoria non-volatile per memorizzazione dati

Comprende 3 TA  150/5A per  cavi Ø23mm

Trasformatore di corrente IME TA327
Tipo: Monofase
Diametro cavo passante: 27mm
Dimensioni sbarra: 25.5x15.5mm/32.5x10.5mm
Corrente ingresso: 250/5A
Potenza: 6/8VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

Regolatore R5 di potenza passiva
Uscite: 5
Alimentazione: 415 Vac
Display LCD con icone rosse
Tasti di navigazione: 5
Connettività NFC
Scambio dati con smartphone via antenna dietro al display
Dimensioni: 96x96 mm
Installazione: da incasso
Materiale: Poliestere termoplastico PBT
Grado di protezione: IP51 sul frontale e IP20 sui morsetti
Peso: 350g

Strumento multifunzione Nemo 96HDLe
Per conteggio energia attiva e reattiva
Tipo: Monofase/Trifase 3-4 fili squilibrata
Display LCD retroilluminato
Tensione ausiliaria: 80-265VAC o 100-300VDC
Corrente: 1-5A
Formato: 96x96mm
Installazione: Incasso
Grado di protezione: IP20
Classe di precisione energia attiva/reattiva: 0.5/2
Ingresso trifase/monofase: 80-500VAC/50-290VAC
Uscita: Impulso + Modbus RS485 o Ethernet
Inserzione: TA

Maggiori specifiche in Scheda Tecnica

Centrale di misura multifunzione. Misura le principali grandezze di rete monofase o trifase.

• Display LCD retroilluminato
• Inserzione tramite trasformatori di corrente di misura (TA)
• Ingombro : 4 Moduli DIN35
• Tensione : 80 - 265 Vac - 100-300 Vdc
• Uscite RS485 protocollo modbus
• 2 ingressi digitali
• Allarmi programmabili

Misura e controllo di:

• Corrente
• Tensione
• Potenza attiva
• Potenza reattiva
• Energia
• Fattore di potenza
• Tempo di funzionamento

Scarica la scheda tecnica

Scarica le istruzioni d' uso

Centrale di misura multifunzione Easyconnect
Predisposta per bobine Rogowski apribili
Tensione: 230VAC
Tensione ausiliaria: 196-295VAC
Frequenza: 50Hz
Corrente: 6300A
Ingombro moduli: 4
Installazione: Guida DIN
Display retroilluminato
Grado di protezione: IP20
Ingressi: 1
Uscita: Modbus RS485

Trasformatore di corrente IME TAS84
Tipo: Monofase
Dimensioni: 84x34 mm
Corrente ingresso: 1000/5A
Potenza: 10/15VA
Frequenza: 50Hz
Grado di protezione: IP40
Classe di precisione: 0.5/1
Installazione a sbarra passante o DIN

Maggiori specifiche in Scheda Tecnica

• Trasformatore di corrente
• da 250 A a 5 A
• Attacchi Faston
• Perc Cavi fino a 23 mm di diametro
• Per barre da 30x10mm, 25x12,5mm, 20x15mm.
