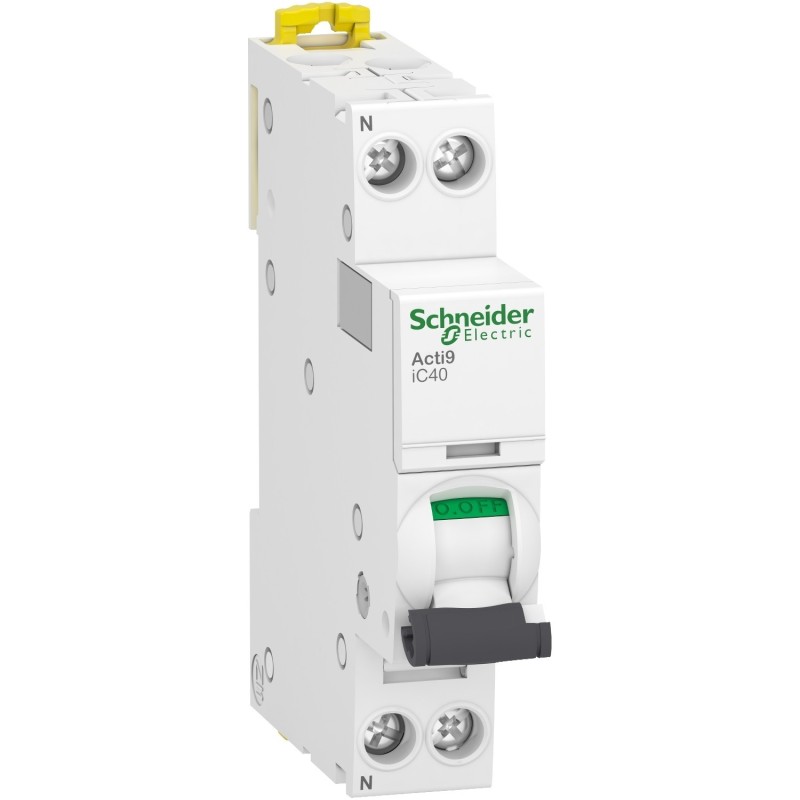

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2 (1P + N)
• Numero di poli protetti : 1
• Corrente nominale 6 A
• Tipo curva di Intervento : C
• Potere di interruzione 4500 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio
• Serie : RESI9

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2P
• Numero di poli protetti : 2
• Corrente nominale 25 A
• Tipo curva di Intervento : C
• Potere di interruzione 6000 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2P
• Numero di poli protetti : 2
• Corrente nominale 16 A
• Tipo curva di Intervento : C
• Potere di interruzione 6000 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

• Interruttore automatico Magnetotermico Differenziale
• Numero di poli : 2 (1P+N)
• Numero di poli protetti : 1
• Corrente nominale 25 A
• Tipo di protezione differenziale : Tipo AC
• Tipo curva di Intervento : C
• Potere di interruzione 4500 A
• Sensibilità differenziale : 30 mA
• Tensione nominale di impiego : 230 V AC
• Tensione nominale di isolamento 400 V
• Grado di protezione : IP20
• Senza mercurio
• Serie : Resi9

• Gamma Acti9
• Numero di poli : 1P + N
• Numero di poli protetti 1
• Corrente nominale 20A
• Tipo di rete AC
• Curva Tipo C
• Potere di interruzione 6 kA
• Tensione nominale di impiego 230 V AC
• Tipo di controllo : A leva
• Modalità di montaggio Aggancio :Guida Din
• Ingombro :1 Modulo Din
• Supporto per montaggio Guida DIN
• Colore Bianco
• Descrizione opzioni bloccaggio Dispositivo a lucchetto

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2P
• Numero di poli protetti : 2
• Corrente nominale 20 A
• Tipo curva di Intervento : C
• Potere di interruzione 6000 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

• Modulo Gestione carichi
• Numero di vie 1
• Tipo controllo e monitoraggio : A cascata
• Numero di poli 1
• Caratteristiche tecniche
• Impostazioni : 3,5...32 A +/- 1%
• potenza consumata massima in VA 3,5 VA
• Tensione nominale di impiego [Ue] 230 V CA +/- 10 % a 50/60 Hz
• Corrente nominale 32 A per circuito prioritario
• Corrente nominale 16 A per circuito non prioritario
• Indicazione distacco carichi: 1 LED (Rosso)
• Indicazione distacco carichi: buzzer
• Schermo LCD
• Valore max misurato 9,999 kW
• Supporto per montaggio : Guida DIN
• Connessioni a morsetto

Scarica la scheda tecnica

• Interruttore Automatico Magnetotermico
• Potere di interruzione : 4500 A
• Corrente Nominale : 10 A
• Curva di intervento  :C
• Ingombro  : 1 Modulo Din
• Numero di Poli : 1

• Pettini Distribuzione
• Numero di poli : 2
• Descrizione Linee : 1L+N
• Numero Moduli : 8
• Tipo di Connettore : Dente
• Isolato
• Tagliabile
• Tensione di impiego : 230 V AC
• Posizione Montaggio : Parte superiore su morsetti
• Serie : Resi9
• Compatibilità : RCCB + MCB

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2P
• Numero di poli protetti : 2
• Corrente nominale 16 A
• Tipo curva di Intervento : C
• Potere di interruzione 4500 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

Contatto ausiliario Acti9 iOF/SD+OF Schneider
Segnala lo stato di sgancio del dispositivo di protezione
Installazione: su guida DIN
Ingombro moduli DIN: 0.5 Moduli
Portata: da 100 mA a 6 A
Contatti di commutazione: 1
Tensione nominale: 240 V
Corrente nominale:
da 0,1a 6 A a 24 - 240 Vac
da 0,1 a 3 A a 415 Vac
da 0,1 a 6 A a 24 Vdc
da 0,1 a 2 A a 48 Vdc
da 0,1 a 1,5 A a 60 Vdc
da 0,1 a 1 A a 130 Vdc
Tensione di isolamento: 500 V
Tensione di tenuta ad impulso nominale: 4 kV
Collegamento dei fili di controllo sui terminali inferiori
Compatibile con dispositivi a singolo morsetto
Adatto per per iC40/C60/iID/iSW-NA/RCA
Grado di protezione: IP20

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2
• Numero di poli protetti : 2
• Corrente nominale 10 A
• Tipo curva di Intervento : C
• Potere di interruzione 10000 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

Contatto ausiliario Acti9 iSD Schneider
Segnala lo stato di sgancio del dispositivo di protezione
Installazione: su guida DIN
Ingombro moduli DIN: 0.5 Moduli
Portata: da 100 mA a 6 A
Contatti di commutazione: 1
Tensione nominale: 240 V
Corrente nominale:
da 0,1a 6 A a 24 - 240 Vac
da 0,1 a 3 A a 415 Vac
da 0,1 a 6 A a 24 Vdc
da 0,1 a 2 A a 48 Vdc
da 0,1 a 1,5 A a 60 Vdc
da 0,1 a 1 A a 130 Vdc
Collegamento dei fili di controllo sui terminali inferiori
Compatibile con dispositivi a singolo morsetto
Adatto per per iC40/C60/iID/iSW-NA/RCA
Grado di protezione: IP20

Maggiori specifiche in scheda tecnica

• Interruttore automatico Magnetotermico Differenziale
• Numero di poli : 2 (1P+N)
• Numero di poli protetti : 1
• Corrente nominale 16 A
• Tipo di protezione differenziale : Tipo AC
• Tipo curva di Intervento : C
• Potere di interruzione 4500 A
• Sensibilità differenziale : 30 mA
• Tensione nominale di impiego : 230 V AC
• Tensione nominale di isolamento 400 V
• Grado di protezione : IP20
• Senza mercurio
• Serie : Resi9

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2
• Numero di poli protetti : 2
• Corrente nominale 32 A
• Tipo curva di Intervento : C
• Potere di interruzione 10000 A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio

• Interruttore automatico Magnetotermico modulare
• Numero di poli : 2
• Numero di poli protetti : 2
• Corrente nominale 16A
• Tipo curva di Intervento : C
• Potere di interruzione 10000  A
• Tensione nominale di isolamento 500 V CA
• Grado di protezione : IP20
• Senza mercurio
